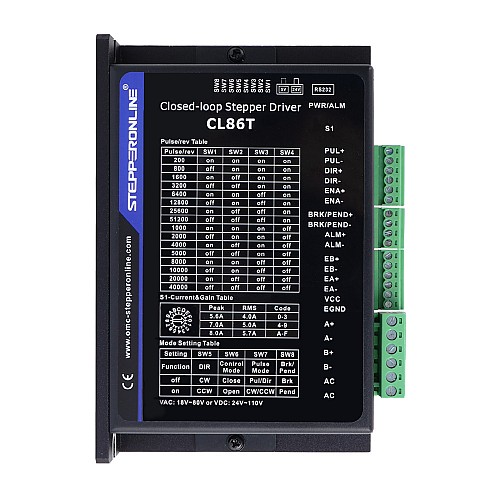

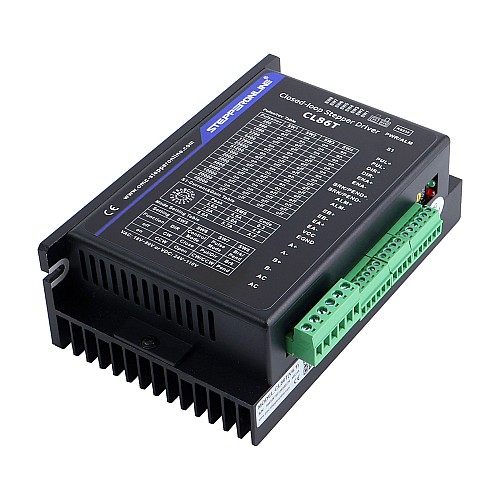

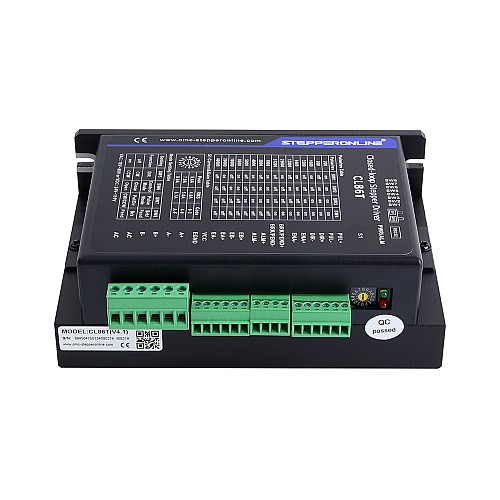

Pilote pas à pas en boucle fermée V4.1 0-8.2A 18-80VAC/24-110VDC pour moteur pas à pas Nema 34
$46.31
5 + $44.67
10 + $43.15
50 + $41.72
100 + $40.39
- Auf Lager: 10000
- Modèle: CL86T-V41
- Poids brut: 0.80kg
- ETA de l’inventaire DE: 24pcs 05-06-24(dd-mm-yy)
- ETA de l'inventaire américain: 20pcs 15-05-24(dd-mm-yy)
- Certifiée: ISO, CE, UKCA
Options disponibles
Expédié sous 24 heures pour les articles en stock!
Ce pilote pas à pas en boucle fermée offre une alternative pour les applications nécessitant de hautes performances et une grande fiabilité lorsque le servo était le seul choix, alors qu'il reste rentable. Le système comprend un moteur pas à pas biphasé combiné à un variateur haute performance entièrement numérique et un codeur interne qui permet de fermer en temps réel la position, la vitesse et les boucles de courant, tout comme les servos. Il associe les meilleures technologies de servomoteur et de moteur pas à pas, et offre des capacités et des améliorations uniques sur les deux, à une fraction du coût d'un système servo.

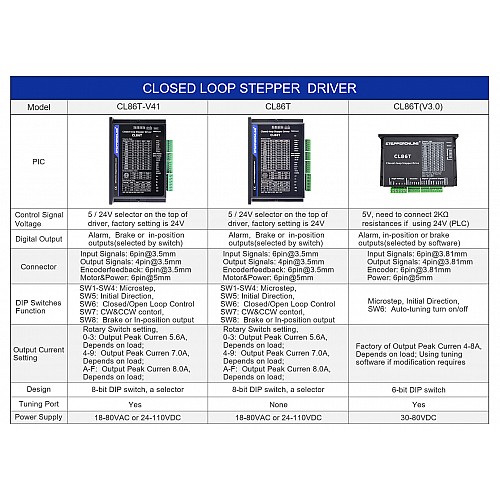

Il s'agit de la dernière version 4.1 de CL86T. Par rapport à la version 4.0, cette version a ajouté une interface RS232 et fournit un câble de débogage gratuit, ce qui facilite la configuration des paramètres.
Principales caractéristiques:
- Interface de débogage RS232
- Chauffage moteur réduit et plus efficace
- Ne pas besoin d'une marge de couple élevée
- Mouvement doux et bruit de moteur super-faible
- Boucle fermée, élimine la perte de synchronisation
- Sélecteur de tension logique 5V/24V, réglage par défaut 24V
- Réponse rapide, pas de retard et presque pas de temps de règlement
- Couple élevé au démarrage et faible vitesse, rigidité élevée à l'arrêt
- Offrir des performances de type servo à un coût beaucoup plus bas
- Plage de fonctionnement plus étendue - couple plus élevé et vitesse plus élevée
Spécifications électriques:
- Courant de pointe de sortie: 0~8.2A
- Courant Signal logique: 7~16mA(Typical 10mA)
- Fréquence d'entrée d'impulsion: 0~200kHz
- Résistance d'isolement: 500MΩ
- Tension d'entrée: +18~80VAC/24~110VDC(L'alimentation CC +/- peut être connectée dans n'importe quel ordre)
Environnement d'exploitation et autres spécifications(Tj = 25℃/77℉):
- Refroidissement: Refroidissement naturel ou refroidissement forcé
- Environnement: Éviter la poussière, le brouillard d'huile et les gaz corrosifs
- Température ambiante: 0℃ - 50℃
- Humidité: 40%RH - 90%RH
- Température de fonctionnement: 70℃ MAX
- Vibration: 5.9m/s2 Max
- Température de stockage: -20℃ - 65℃
- Poids: Approx.580g(20.5oz)
Liste de colisage
- 1 x CL86T-V41: Pilote pas à pas en boucle fermée V4.1 0-8.2A 18-80VAC/24-110VDC pour moteur pas à pas Nema 34
- 1 x CABLE-PC-1: Câble RS232 pour pilote
Spécification électrique | |
Intégré avec Pulser | Non |
Max. Courant de sortie RMS(A) | 5.7 |
Modes de contrôle | Mode d'impulsion |
N ° de phase | 2 |
Référence de tension d'entrée(V) | 24 - 80AC / 24 - 110DC |
Retour de l'encodeur | Oui |
Sortie d'alarme | Oui |
Sortie de frein | Oui |
type de produit | Pilote et contrôleur de moteur pas à pas |
Tension d'entrée(V) | 18 - 80AC / 24 - 110DC |
Courant de sortie(A) | 0 - 8.2 |
Microstep(Steps/rev.) | 800 - 40000 |
Max. Entrée d'impulsion(kHZ) | 200 |
Spécification physique | |
Méthode d'inventaire | Inventaire dédié |
Serie de produits | Série T |
