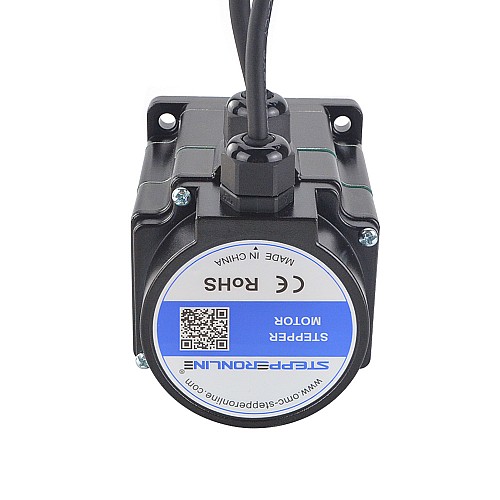

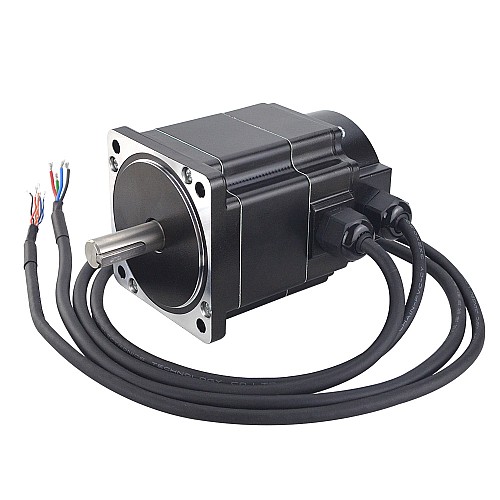

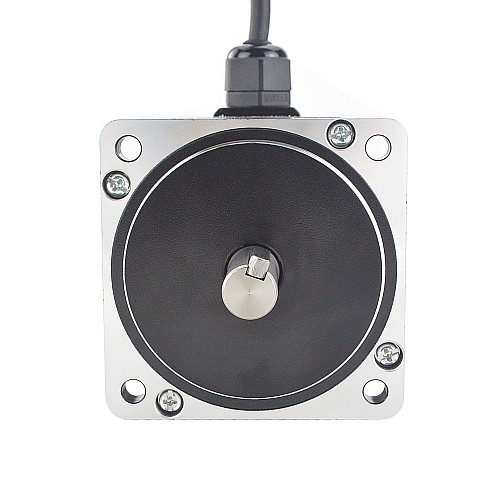

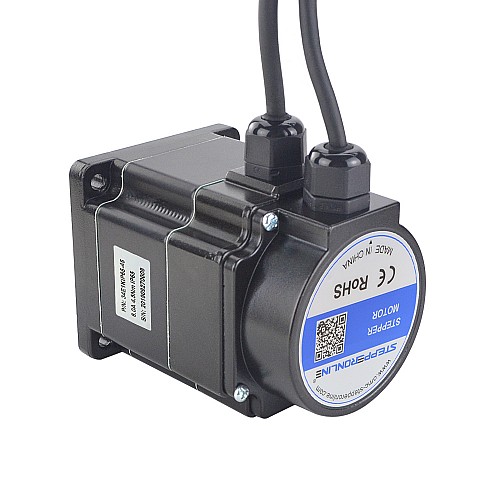

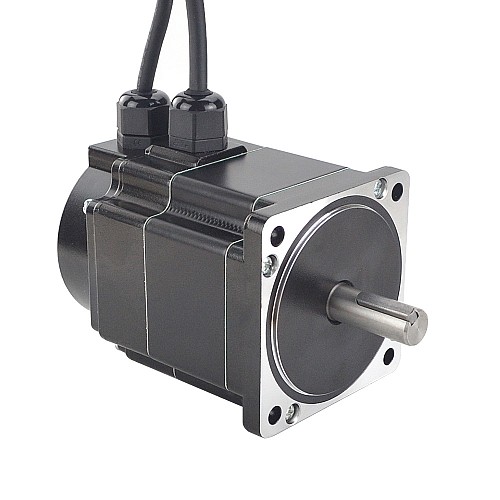

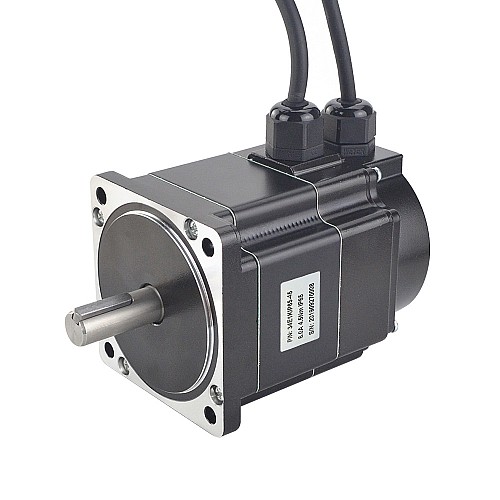

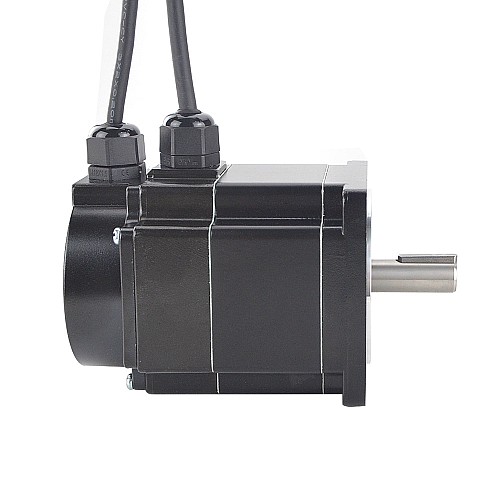

P Série IP65 Étanche Nema 34 Closed Loop Moteur pas à pas 4.5Nm/637.38oz.in avec Encoder 1000PPR(4000CPR)

P Série IP65 Étanche Nema 34 Closed Loop Moteur pas à pas 4.5Nm/637.38oz.in avec Encoder 1000PPR(4000CPR)
P Série IP65 Étanche Nema 34 Closed Loop Moteur pas à pas 4.5Nm/637.38oz.in avec Encoder 1000PPR(4000CPR)
P Série IP65 Étanche Nema 34 Closed Loop Moteur pas à pas 4.5Nm/637.38oz.in avec Encoder 1000PPR(4000CPR)
P Série IP65 Étanche Nema 34 Closed Loop Moteur pas à pas 4.5Nm/637.38oz.in avec Encoder 1000PPR(4000CPR)
P Série IP65 Étanche Nema 34 Closed Loop Moteur pas à pas 4.5Nm/637.38oz.in avec Encoder 1000PPR(4000CPR)
P Série IP65 Étanche Nema 34 Closed Loop Moteur pas à pas 4.5Nm/637.38oz.in avec Encoder 1000PPR(4000CPR)
P Série IP65 Étanche Nema 34 Closed Loop Moteur pas à pas 4.5Nm/637.38oz.in avec Encoder 1000PPR(4000CPR)
P Série IP65 Étanche Nema 34 Closed Loop Moteur pas à pas 4.5Nm/637.38oz.in avec Encoder 1000PPR(4000CPR)
P Série IP65 Étanche Nema 34 Closed Loop Moteur pas à pas 4.5Nm/637.38oz.in avec Encoder 1000PPR(4000CPR)
P Série IP65 Étanche Nema 34 Closed Loop Moteur pas à pas 4.5Nm/637.38oz.in avec Encoder 1000PPR(4000CPR)
P Série IP65 Étanche Nema 34 Closed Loop Moteur pas à pas 4.5Nm/637.38oz.in avec Encoder 1000PPR(4000CPR)
P Série IP65 Étanche Nema 34 Closed Loop Moteur pas à pas 4.5Nm/637.38oz.in avec Encoder 1000PPR(4000CPR)
P Série IP65 Étanche Nema 34 Closed Loop Moteur pas à pas 4.5Nm/637.38oz.in avec Encoder 1000PPR(4000CPR)
P Série IP65 Étanche Nema 34 Closed Loop Moteur pas à pas 4.5Nm/637.38oz.in avec Encoder 1000PPR(4000CPR)
P Série IP65 Étanche Nema 34 Closed Loop Moteur pas à pas 4.5Nm/637.38oz.in avec Encoder 1000PPR(4000CPR)
$115.92
5 + $107.64
10 + $99.36
50 + $91.08
100 + $82.80
  • Modèle: 34E1KIP65-45
  • État des stocks: 78
  • SKU: 34E1KIP65-45

Options disponibles

Spécification électrique

  • Numéro de pièce du fabricant: 34E1KIP65-45
  • Nombre de phase: 2
  • Angle de pas: 1.8 deg
  • Couple de maintien: 4.5 Nm(637.38 oz.in)
  • Courant/phase: 6.0 A
  • Résistance/phase: 0.34 ohms
  • Inductance/phase: 2.4 mH ± 20%(1KHz)

Spécification physique

  • Dimensions: 86 x 86 mm
  • Longueur du moteur: 87.8 mm
  • Diamètre d'arbre: Φ14 mm
  • Longueur de l'arbre: 37 mm
  • keyway Length: 25 mm
  • Longueur de fil: 1000 mm
  • Résistance à l'eau : IP65
  • Poids: 2.1 kg

Spécification de l'encodeur

  • Type de circuit de sortie: Differential type
  • Type de codeur : Incrémental
  • Résolution du codeur : 1000PPR(4000CPR)
  • Canaux de signal de sortie: 2 channels
  • Tension d'alimentation min: 5V
  • Tension d'alimentation max: 5V
  • Sortie haute tension: <4V
  • Basse tension de sortie: <1V

Connexion

A+
A-
B+
B-
Noir
Vert
Rouge
Bleu

EGED
+5VCC
EA-
EA+
EB-
EB+
Noir
Rouge
Bleu/Blanc
Bleu
Orangé/Blanc
Orangé

Ressources

Spécification électrique
Courant (A) 6.0
Inductance(mH) 2.4
Open-loop/Closed-loop Closed-loop
Résistance/phase(ohm) 0.34
Couple de maintien(Ncm) 450
Couple de maintien(oz.in) 637.38
Type d'encodeur Incrémental
Résolution du codeur 1000PPR(4000CPR)
Spécification physique
Taille du cadre(mm) Nema 34 (86 x 86)
Longueur du moteur(mm) 87.8
Diamètre d'arbre(mm) 14
Longueur de l'arbre(mm) 37
Longueur de Cable(mm) 1000
Poids(Kg) 2.1
IP Protection IP65
Fichier Taille
34E1KIP65-45_Full_Datasheet.pdf 149.2KB Download
34E1KIP65-45.STEP 2.73MB Download
34E1KIP65-45_Torque_Curve.pdf 134.09KB Download
