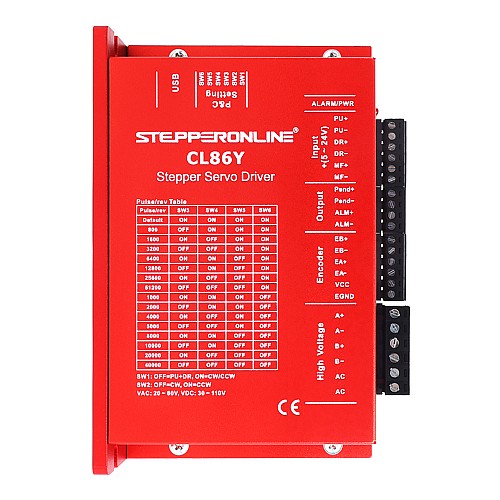

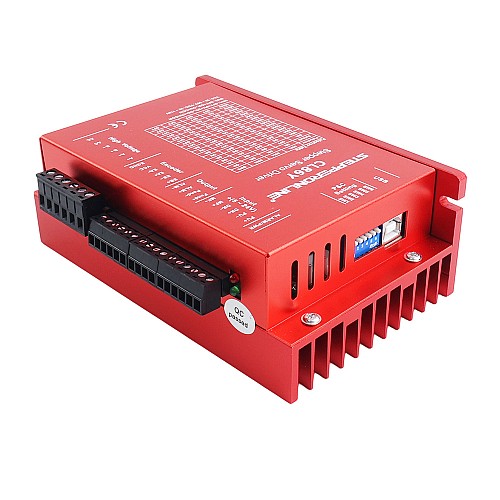

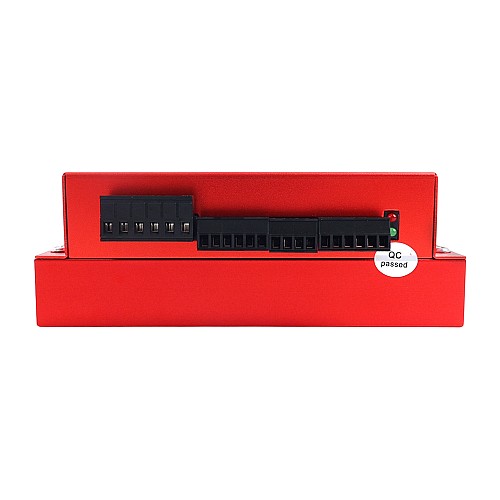

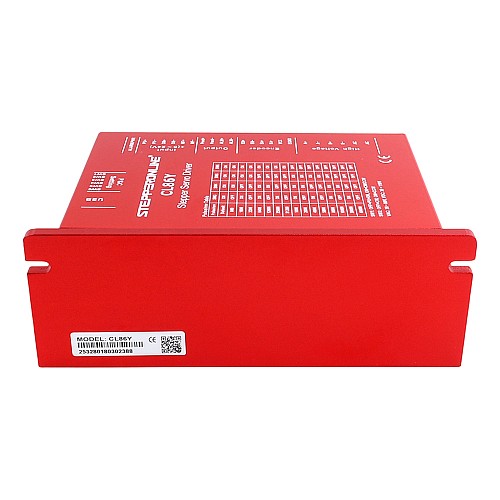

Pilote pas à pas en boucle fermée série Y 0-8.5A 20-80VAC/30-110VDC pour moteur pas à pas Nema 34

Il s'agit d'un pilote pas à pas en boucle fermée série Y 0-8,5 A 20-80 VCA/30-110 VCC pour moteur pas à pas Nema 34. En utilisant une nouvelle génération de technologie de contrôle DSP 32 bits et d'angle de puissance, la technologie de contrôle vectoriel, la vitesse maximale peut atteindre plus de 3 000 tr / min. Et l'atténuation du couple à haute vitesse est bien inférieure à celle du pilote à boucle ouverte ordinaire, ce qui peut améliorer considérablement les performances à haute vitesse et l'utilisation du couple du moteur pas à pas, améliorant ainsi l'efficacité. traitement et la précision de la machine. La technologie de contrôle du courant basée sur la charge peut réduire efficacement le chauffage du moteur et prolonger sa durée de vie. Le signal de sortie d'alarme intégré du pilote est pratique pour la surveillance et le contrôle par l'ordinateur hôte. La fonction d'alarme d'erreur de position garantit le bon fonctionnement de l'équipement de processus.

Principales caractéristiques

• Une nouvelle génération de technologie de contrôle DSP 32 bits offrant des performances de vibration économiques, stables et excellentes
• Plage d'entrée de tension: AC20V-80V/DC30~110V, un total de 16 subdivisions
• La fréquence de réponse impulsionnelle la plus élevée va jusqu'à 200 KHz
• L'atténuation du couple est faible et la vitesse peut atteindre 3 000 tr / min
• Intégré en place et sortie d'alarme pour une détection et un contrôle faciles
• Régule intelligemment le courant, réduit les vibrations, le bruit et la chaleur et augmente l'efficacité de 35%
• Avec la fonction de sélection simple et double impulsion, le réglage par défaut est: impulsion + contrôle de direction
• Excellente performance et rigidité à haute vitesse, la combinaison parfaite des avantages du servo et du stepping

Spécification électrique

• Courant de sortie: 0~8.5A（0~6 RMS）
• Tension d'entrée: 20~80VAC/30~110VDC(Typical 48/60VDC)
• Courant d'entrée logique : 7~20mA
• Fréquence d'entrée d'impulsion: 0~200kHz
• Largeur d'impulsion: 2.5μS
• Résistance d'isolement: 500MΩ

Environnement d'exploitation et autres spécifications(Tj = 25℃/77℉)

• Refroidissement: refroidissement naturel ou refroidissement forcé
• Environnement: éviter la poussière, le brouillard d'huile et les gaz corrosifs
• Température ambiante: 0℃ － 65℃
• Humidité: 40%RH－90%RH
• Température de fonctionnement: 0℃ － 50℃
• Vibration: 10-50Hz / 0.15mm
• Température de stockage: -20℃ － 65℃
• Poids: Approx.280g(9.9oz)

Tensions de conduite recommandées pour les moteurs pas à pas
