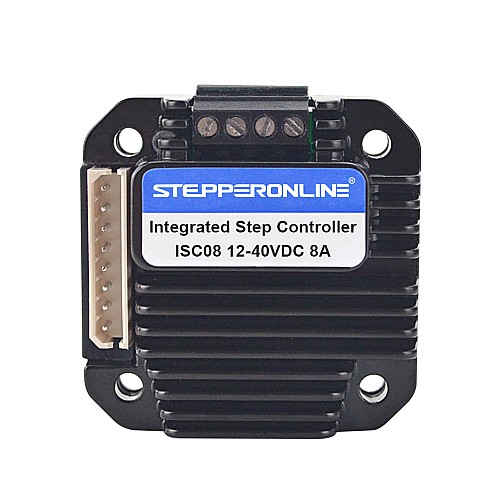

Contrôleur de moteur pas à pas intégré 3-8A 12-40VDC pour NEMA 23,24,34 Moteur pas à pas

Contrôleur de moteur pas à pas intégré 3-8A 12-40VDC pour NEMA 23,24,34 Moteur pas à pas
Contrôleur de moteur pas à pas intégré 3-8A 12-40VDC pour NEMA 23,24,34 Moteur pas à pas
Contrôleur de moteur pas à pas intégré 3-8A 12-40VDC pour NEMA 23,24,34 Moteur pas à pas
Contrôleur de moteur pas à pas intégré 3-8A 12-40VDC pour NEMA 23,24,34 Moteur pas à pas
Contrôleur de moteur pas à pas intégré 3-8A 12-40VDC pour NEMA 23,24,34 Moteur pas à pas
Contrôleur de moteur pas à pas intégré 3-8A 12-40VDC pour NEMA 23,24,34 Moteur pas à pas
Contrôleur de moteur pas à pas intégré 3-8A 12-40VDC pour NEMA 23,24,34 Moteur pas à pas
Contrôleur de moteur pas à pas intégré 3-8A 12-40VDC pour NEMA 23,24,34 Moteur pas à pas
Contrôleur de moteur pas à pas intégré 3-8A 12-40VDC pour NEMA 23,24,34 Moteur pas à pas
Contrôleur de moteur pas à pas intégré 3-8A 12-40VDC pour NEMA 23,24,34 Moteur pas à pas
Contrôleur de moteur pas à pas intégré 3-8A 12-40VDC pour NEMA 23,24,34 Moteur pas à pas
Contrôleur de moteur pas à pas intégré 3-8A 12-40VDC pour NEMA 23,24,34 Moteur pas à pas
Contrôleur de moteur pas à pas intégré 3-8A 12-40VDC pour NEMA 23,24,34 Moteur pas à pas
$66.50
5 + $64.54
10 + $60.63
50 + $58.68
100 + $56.72
  • Modèle: ISC08
  • En stock: 848
  • SKU: ISC08

Options disponibles

L'ISC08 est un contrôleur de moteur pas-à-pas miniature à microprocesseur intégré. Il est intégralement conçu pour s’adapter aux moteurs pas à pas et est simple à contrôler. Avec ISC08, la vitesse du moteur peut être contrôlée par une tension analogique. C'est simple, stable et peu coûteux. ISC08 peut fournir un courant de phase réglable de 0 à 8A avec une tension d'entrée de 10 à 40 V CC.
Le microprocesseur de l’ISC08 est capable d’augmenter la vitesse actuelle à la vitesse souhaitée. Il est possible de sauter à 1250 tr / min en 0,3 seconde. Cette fonctionnalité rend possible l'augmentation soudaine de la vitesse souhaitée. Avec l'ISC08, la vitesse du moteur peut être contrôlée par une tension analogique de deux manières: un potentiomètre externe ou une tension externe. Le pilote ISC08 peut faire fonctionner le moteur sans dispositif de contrôle de l'utilisateur. En même temps, avec la fonction de compensation de courant à grande vitesse, ISC08 peut compenser les effets causés par la force contre-électromotrice, qui est produite par le moteur tournant à grande vitesse.
ISC08 peut être monté sur le moteur pas à pas NEMA 23, 24, 34series de manière transparente grâce à des brides d'adaptation. Le boîtier est en aluminium moulé sous pression qui offre une protection durable et durable et améliore la dissipation de chaleur.

Vous aurez peut-être besoin d'une bride pour monter ce contrôleur sur votre moteur: ST-M10


Principales caractéristiques:

  • Taille miniature 42.3 x 42.3 x 16.5 mm
  • Conçu de manière intégrée pour s’adapter parfaitement aux moteurs, ainsi que pour fonctionner de manière autonome
  • Boîtier en aluminium moulé avec précision, dissipation de chaleur bonne, solide et durable
  • Large plage de tension d'entrée
  • 0 - 8 A courant de sortie réglable
  • microstep resolutions 3200
  • Double pont en H complet avec contrôle du courant constant PWM
  • Génération automatique d'impulsions, exécution automatique à la mise sous tension
  • Contrôle de vitesse par potentiomètre externe 0.75 - 1250 RPM
  • Contrôle de la vitesse via une entrée de tension 0 - 5V de 0,75 à 1250 tr / min 0.75 - 1250 RPM
  • Période d'accélération de 0,3 seconde
  • Commutateur de contrôle marche / arrêt, direction, activation / arrêt
  • Réduction automatique du courant / économie d'énergie

Spécifications électriques:

  • Courant de sortie: 0 - 8 A
  • Tension d'entrée: 12 - 40 VDC
  • Plage de vitesse: 40HZ - 67 KHz, 0.75 - 1256RPM(for 1.8 deg motors)
  • Résistance d'isolement: More than 100 MΩ
  • Résistance diélectrique: 500VAC for 1MIN.

Environnement d'exploitation et autres spécifications(Tj = 25℃/77℉):

  • Refroidissement: refroidissement naturel
  • Environnement de travail: Évite la poussière, le brouillard d'huile et les gaz corrosifs
  • Humidité: Moins que 80% RH
  • Température de fonctionnement: -40℃ - 85℃
  • Vibration: 3G Max
  • Température de stockage: -50℃ - 150℃
  • Taille: 42.3 x 42.3 x 16.5 mm
  • Poids: 55.4 g(1.954oz)

Ressources

Spécification électrique
Intégré avec Pulser Oui
Modes de contrôle Pulse Mode
N ° de phase 2
Retour de l'encodeur Non
Serie de produits Série ISC
Tension d'entrée(V) 12 - 40 DC
Courant de sortie(A) 3.0 - 8.0
Microstep(étapes/rév.) 3200
Max. Entrée d'impulsion(kHZ) 67
