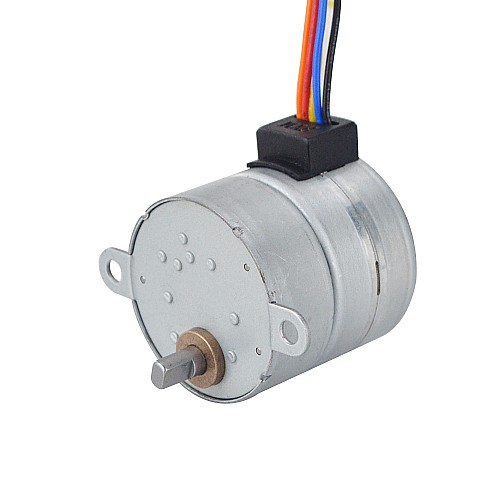

35x35.2mm PM Moteur pas à pas W/Rapport d'engrenage 60:1 Boîte de vitesse droite

0 commentaires - Écrire une critique

$11.36

5 + $10.67

10 + $10.06

50 + $9.52

100 + $9.03

Auf Lager: 200
Modèle: 35PM48M02-SG60
Poids brut: 0.18kg
Certifiée: ISO, CE

Cliquez pays pour stock en direct

Expédié de

Chine

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures !

Expédié sous 24 heures signifie essentiellement que votre produit sera expédié ou expédié depuis notre entrepôt dans les 24 heures s'il dispose de suffisamment de stock. En savoir plus.

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

Spécification électrique

Numéro de pièce du fabricant: 35PM48M02-SG60
Type de moteur: PM Stepper
Phase: 4
Angle de pas: 0.125deg
Courant/phase: 0.4A
Couple de maintien: 117.6Ncm(166.569oz.in)
Résistance de phase: 30±7%ohms(25℃)
Classe d'isolation: B 130°C[266°F]
Inductance: 17.1mH±20%

Spécification physique

Dimensions: Φ35mm
La longueur du corps: 35.2mm
Longueur de la boîte de vitesses: 14.5mm
Diamètre de l'arbre: Φ5mm
Longueur de la tige: 10mm
Longueur de D-cut: 6mm
Type de boîte de vitesses: Spur
Rapport d'engrenage: 60
Nombre de cable: 5 with connector PH-6Y
Longueur de Cable: 240mm
Poids: 117g

Connexion

1	2	3	4	5
Yellow	Black	Blue	Red	Orange

Type de produit
Type de produit	PM Moteur pas à pas à engrenages
Spécification électrique
Angle de pas(deg.)	0.125
Couple de maintien(mN.m)	1176
Courant évalué(A)	0.4
Inductance(mH)	17.1
Résistance/phase(ohms)	30
Spécification physique
Diamètre d'arbre(mm)	5
Indice IP	30
Longueur de Cable(mm)	240
Longueur de l'arbre(mm)	10
Longueur du moteur(mm)	35.2
Méthode d'inventaire	Inventaire dédié
Nombre de câbles	5
Poids(g)	117
Rapport d'engrenage(xx:1)	60
Taille du cadre(mm)	Φ35
Type de boîte à engrenages	Éperon

Fichier	Taille
35PM48M02-SG60.pdf	144.75KB	Download
35PM48M02-SG60_Torque_Curve.pdf	139.24KB	Download

Mots clés: Diamètre d'arbre(mm): 5, Longueur de l'arbre(mm): 10, Nombre de câbles: 5, Longueur de Cable(mm): 240, Poids(g): 117, Courant évalué(A): 0.4, Angle de pas(deg.): 0.125, Résistance/phase(ohms): 30, Inductance(mH): 17.1, Longueur du moteur(mm): 35.2, Taille du cadre(mm): Φ35, Couple de maintien (mN.m): 1176, type de produit: PM Moteur pas à pas à engrenages, Rapport d'engrenage(xx:1): 60, Type de boîte à engrenages: Éperon, Indice IP: 30, Méthode d'inventaire: Inventaire dédié
