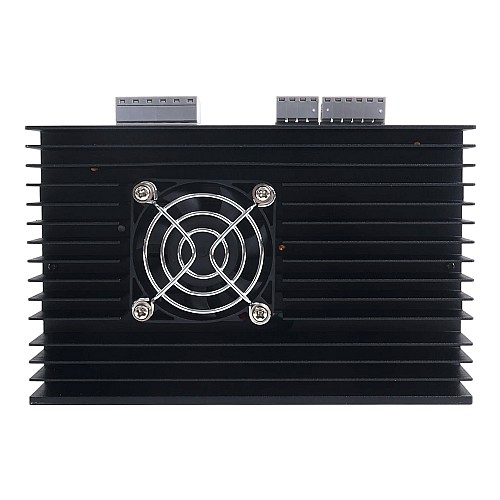

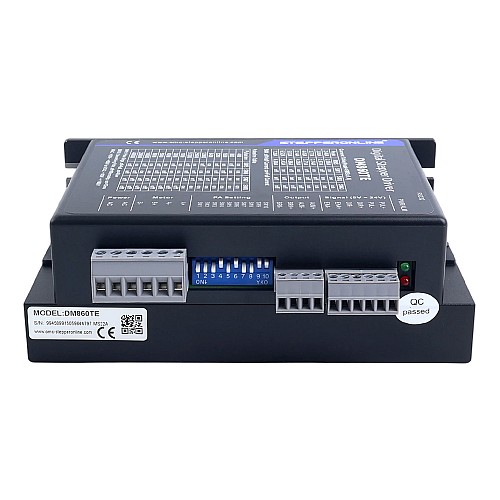

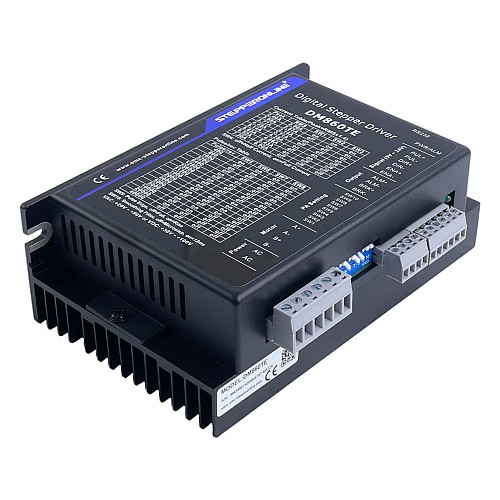

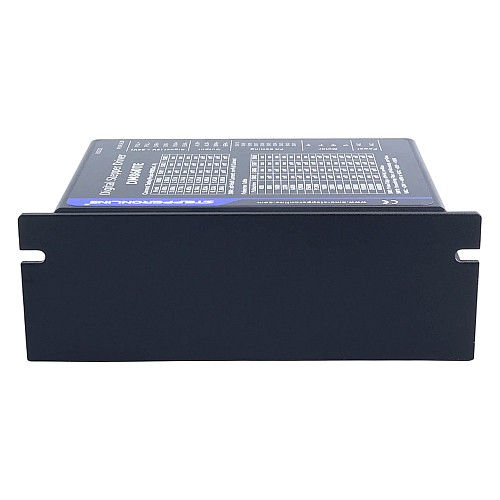

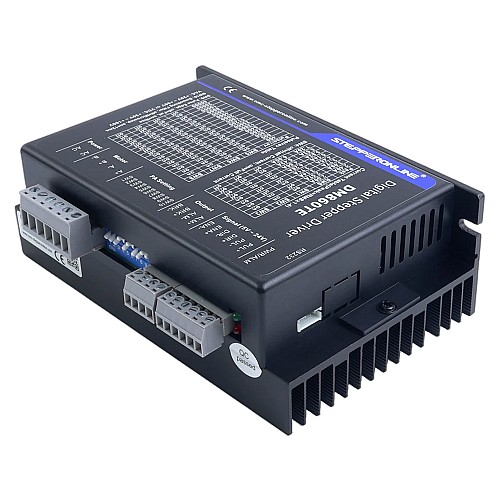

Pilote pas à pas numérique série TE 2,4-7,2A 20-80VAC/30-100VDC pour moteur Nema 34

Les drivers de pas à pas de la série TE sont des versions améliorées basées sur la série T, offrant un rapport qualité-prix exceptionnel. Tout en conservant une fonctionnalité et des performances quasi identiques à celles de la série T, nous avons considérablement réduit le seuil d'entrée du produit grâce à une optimisation des coûts, rendant les drivers de pas à pas de haute qualité plus accessibles.

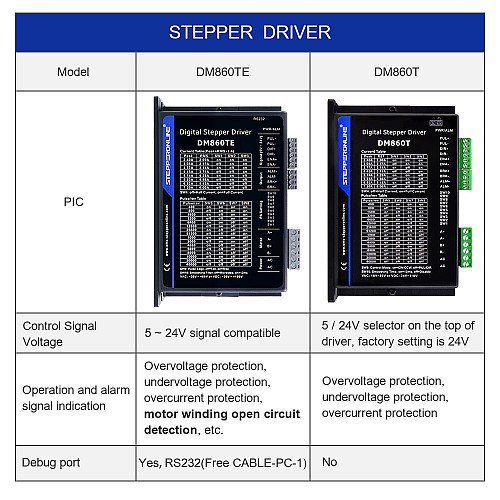

Il s'agit d'un driver de pas à pas numérique de la série TE avec un courant de crête de sortie de 2,4 à 7,2A et une tension d'entrée de 20 à 80V AC / 30 à 100V DC. Il est conçu pour les moteurs pas à pas Nema 23, 24, 34Avec un prix plus compétitif que le DM860T.
Fonctionnellement, le TE dispose d'une "Détection de circuit ouvert des enroulements du moteur" exclusive. Cette surveillance en temps réel avertit des risques de circuit ouvert, réduisant les dommages à l'équipement et les temps d'arrêt, et améliorant la fiabilité. Des entrées isolées optiquement avec 5V à 24V permettent une intégration facile avec davantage de systèmes de contrôle et simplifient l'installation. Notez que les drivers de la série TE ne prennent en charge que l'entrée à impulsion unique.

Caractéristiques principales

• Détection de circuit ouvert des enroulements du moteur
• Entrées isolées optiquement avec 5V à 24V
• Prend uniquement en charge l'impulsion unique
• Réduction automatique du courant au repos
• Adapté aux moteurs 2 phases et 4 phases
• Supporte les modes PUL/DIR et CW/CCW
• Protection contre les surtensions et les surintensités
• Démarrage progressif sans "saut" à la mise sous tension
• L'Anti-Résonance fournit un couple optimal et élimine l'instabilité en milieu de gamme
• Fréquence d'impulsion d'entrée jusqu'à 200 kHz, compatible TTL et entrée isolée optiquement
• 8 courants de crête sélectionnables: 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A
• Technologie d'auto-identification du moteur et d'auto-configuration des paramètres, offrant des réponses optimales avec différents moteurs
• Le Micro-pas multiple permet à une entrée de pas basse résolution de produire une sortie à micro-pas plus élevée, offrant ainsi un mouvement du moteur plus fluide
• 16 résolutions de micro-pas sélectionnables: 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000

Spécifications électriques

• Courant de crête de sortie: 2,4 à 7,2A(2,0 à 6,0A RMS)
• Tension d'entrée: 20 à 80V AC / 30 à 100V DC
• Tension d'entrée logique: 5~24V CC
• Courant d'entrée logique: 7~20mA
• Fréquence d'impulsion d'entrée: 0~200kHz
• Largeur d'impulsion: 2,5µs
• Résistance d'isolement: 500MΩ

Environnement de fonctionnement et autres spécifications(Tj = 25℃/77℉)

• Refroidissement: Refroidissement naturel ou forcé
• Environnement: Éviter la poussière, les brouillards d'huile et les gaz corrosifs
• Humidité: 40 % HR – 90 % HR
• Température de fonctionnement: 0℃ – 40℃
• Vibration: 10-55Hz / 0,15mm
• Température de stockage: -20℃ – 65℃

Liste de colisage

• 1 x DM860TE: Pilote pas à pas numérique série TE 2,4-7,2A 20-80VAC/30-100VDC pour moteur Nema 34

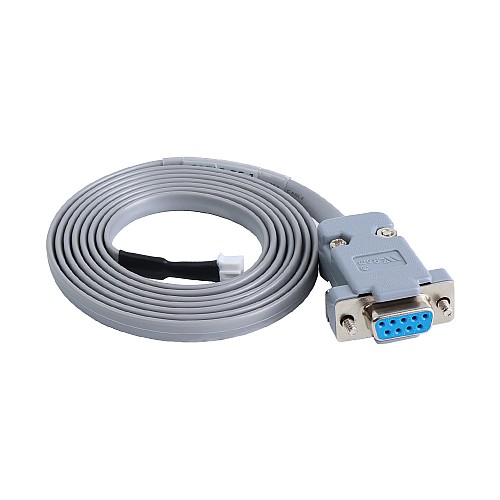

• 1 x CABLE-PC-1: Câble RS232 pour pilote

Tensions de conduite recommandées pour les moteurs pas à pas
