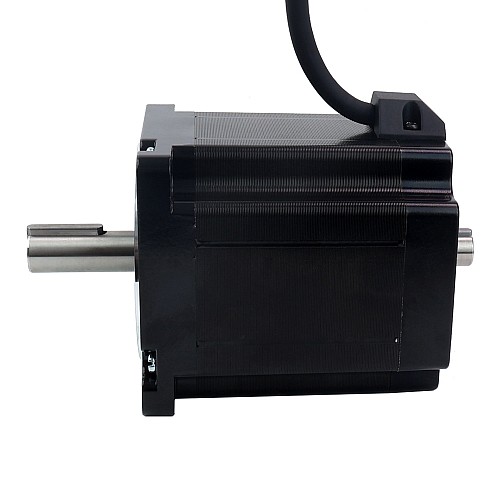

Keyway Biaxial Nema 34 Moteur pas à pas 7.07Nm(1001oz.in) 86x86x98mm 4 Fils

1 commentaires - Écrire une critique

$34.39

5 + $33.08

10 + $31.87

50 + $30.74

100 + $29.69

Auf Lager: 10000
Modèle: 34HS38-4204D
Poids brut: 3.40kg
Certifiée: ISO, CE, UKCA, RoHS

Options disponibles

Livraison de

Chine

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures pour les articles en stock!

C'est un moteur à double arbre avec un arbre arrière de 15mm de long et le diamètre d'arbre est de 12mm. Des trous taraudés sont disponibles sur le capuchon arrière qui peut être utilisé pour les freins, encodeur pour les roues à main.

Spécification électrique

Numéro de pièce du fabricant: 34HS38-4204D
Type de moteur: Pas à pas bipolaire
Angle de pas: 1.8deg
Couple statique: 7.07Nm(1001oz.in)
Courant évalué/phase: 4.24A
Résistance/phase: 0.8ohms
Inductance: 8mH±20%(1KHz)

Spécification physique

Dimensions: 86 x 86mm
La longueur du corps: 98mm
Diamètre d'arbre: Φ14mm
Longueur de l'arbre: 37mm
Longueur de Key-Way: 25mm
Arrière Longueur de l'arbre: 15mm
Diamètre arrière d'arbre: 12mm
Nombre de câbles: 4
Longueur de fil: 550±50mm

Connexion

A+	A-	B+	B-
Red	Black	Yellow	Blue

Spécification électrique
A une courbe de couple/poussée ?	Oui
Angle de pas(deg.)	1.8
Courant évalué(A)	4.24
Inductance(mH)	8
Résistance/phase(ohm)	0.8
type de produit	Moteur pas à pas hybride
Bipolaire/Unipolaire	Bipolaire
Couple de maintien(Ncm)	707
Couple de maintien(oz.in)	1001
Spécification physique
Méthode d'inventaire	Inventaire dédié
Serie de produits	S
Taille du cadre(mm)	Nema 34 (86 x 86)
Longueur du moteur(mm)	98
Arbre simple/Arbre double	Arbre double
Type d'arbre de sortie	rainure de clavette
Diamètre d'arbre(mm)	14
Longueur de l'arbre(mm)	37
Nombre de cable	4
Longueur de Cable(mm)	550±50
