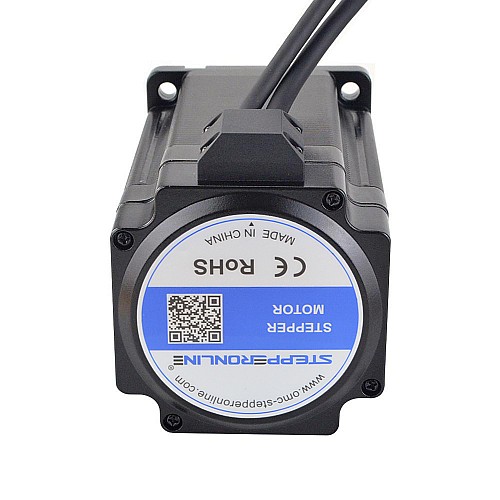

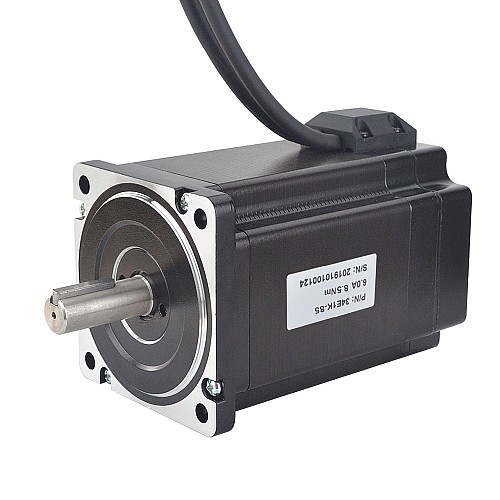

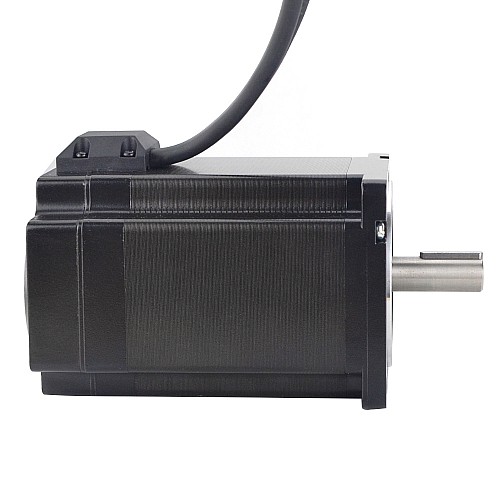

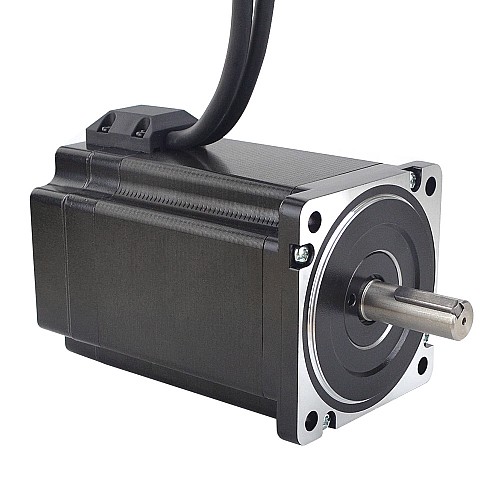

P Série Nema 34 Closed Loop Moteur pas à pas 8.5Nm(1203.7oz.in) avec Encoder 1000PPR(4000CPR)

0 commentaires - Écrire une critique

$76.21

5 + $73.07

10 + $70.17

50 + $67.50

100 + $65.02

Auf Lager: 200
Modèle: 34E1K-85
Poids brut: 4.22kg
Certifiée: ISO, CE, UKCA, RoHS

Cliquez pays pour stock en direct

Expédié de

Chine

États-Unis

Qté

Ajouter au panier

Question

Ajouter à la liste de souhaits Comparez ce produit

Expédié sous 24 heures !

Expédié sous 24 heures signifie essentiellement que votre produit sera expédié ou expédié depuis notre entrepôt dans les 24 heures s'il dispose de suffisamment de stock. En savoir plus.

Choisissez un entrepôt local, obtenez plus d'avantages!

Les clients de France sont invités à privilégier l’entrepôt local en Allemagne, car cela garantit une livraison plus rapide, un service après-vente plus pratique et évite les formalités de dédouanement, ce qui permet d’économiser du temps et des coûts.
Les clients de tous les autres pays peuvent également choisir l’entrepôt en Chine.

Spécification électrique

Numéro de pièce du fabricant: 34E1K-85
Nombre de phase: 2
Angle de pas: 1.8deg
Couple de maintien: 8.5Nm(1203.7oz.in)
Courant/phase: 6.0A
Résistance/phase: 0.54ohms
Inductance/phase: 5.0mH ± 20%(1KHz)
Classe d'isolation: B 130°C[266°F]

Spécification physique

Dimensions: 86 x 86mm
Longueur du moteur: 112.3mm
Diamètre d'arbre: Φ14mm
Longueur de l'arbre: 37mm
keyway Length: 25mm
Number of Leads: 4
Longueur de fil: 270mm
Poids: 3.6kg

Spécification de l'encodeur

Type de circuit de sortie: Differential type
Type d'encodeur: Optique Incrémentiel
Canaux de signal de sortie: 2 channels
Tension d'alimentation min: 5V
Tension d'alimentation max: 5V
Sortie haute tension: ＜4V
Basse tension de sortie: ＜1V

Connexion

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Encoder	VCC	EGND	EA+	EA-	EB+	EB-

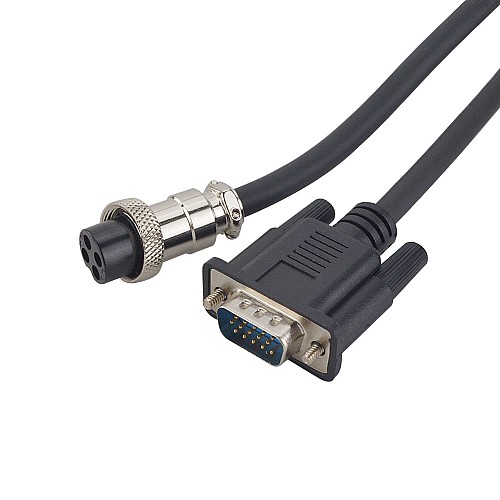

Le moteur est livré avec un câble très flexible qui peut être plié 8 millions de fois sans défaillance.

Type de produit
Type de produit	Moteur pas à pas en boucle fermée
Spécification électrique
A une courbe de couple/poussée ?	Oui
Canaux de signal de sortie	2
Couple de maintien(Ncm)	850
Couple de maintien(oz.in)	1203.7
Courant évalué(A)	6.0
Inductance(mH)	5
Résistance/phase(ohms)	0.54
Résolution du codeur	1000PPR
Type d'encodeur	Optique Incrémentiel
Type de circuit de sortie	Différentiel
Spécification physique
Diamètre d'arbre(mm)	14
Indice IP	40
Longueur de l'arbre(mm)	37
Longueur du moteur(mm)	112.3
Méthode d'inventaire	Inventaire dédié
Serie de produits	P
Taille du cadre(mm)	Nema 34 (86 x 86)
