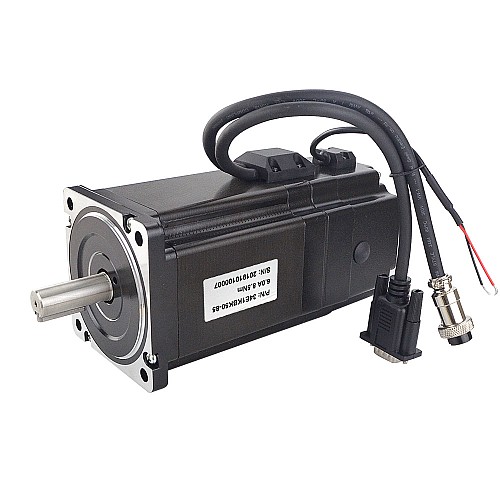

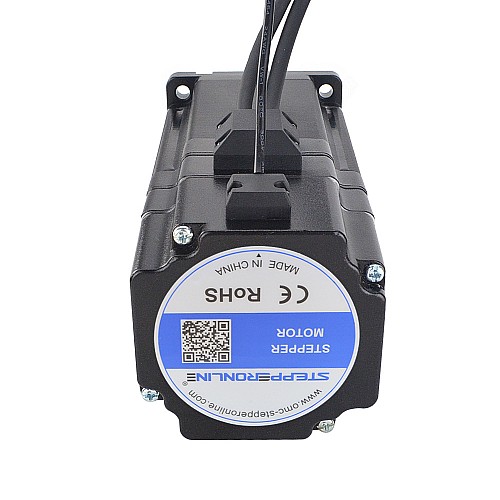

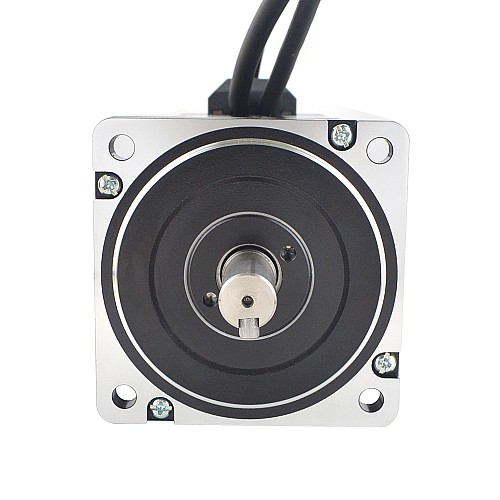

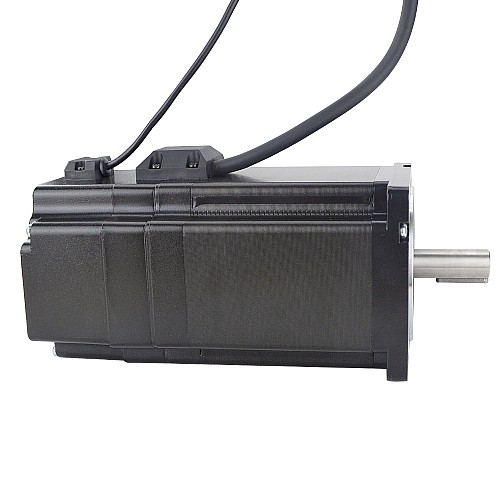

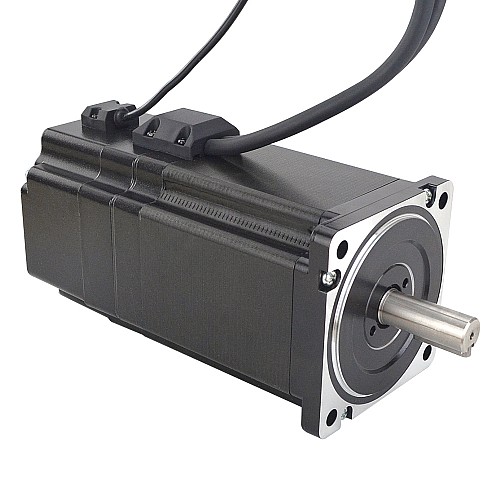

P Série Nema 34 Closed Loop Moteur pas à pas 8.5Nm(1203.94oz.in) avec Frein Electromagnétique

P Série Nema 34 Closed Loop Moteur pas à pas 8.5Nm(1203.94oz.in) avec Frein Electromagnétique
P Série Nema 34 Closed Loop Moteur pas à pas 8.5Nm(1203.94oz.in) avec Frein Electromagnétique
P Série Nema 34 Closed Loop Moteur pas à pas 8.5Nm(1203.94oz.in) avec Frein Electromagnétique
P Série Nema 34 Closed Loop Moteur pas à pas 8.5Nm(1203.94oz.in) avec Frein Electromagnétique
P Série Nema 34 Closed Loop Moteur pas à pas 8.5Nm(1203.94oz.in) avec Frein Electromagnétique
P Série Nema 34 Closed Loop Moteur pas à pas 8.5Nm(1203.94oz.in) avec Frein Electromagnétique
P Série Nema 34 Closed Loop Moteur pas à pas 8.5Nm(1203.94oz.in) avec Frein Electromagnétique
P Série Nema 34 Closed Loop Moteur pas à pas 8.5Nm(1203.94oz.in) avec Frein Electromagnétique
P Série Nema 34 Closed Loop Moteur pas à pas 8.5Nm(1203.94oz.in) avec Frein Electromagnétique
P Série Nema 34 Closed Loop Moteur pas à pas 8.5Nm(1203.94oz.in) avec Frein Electromagnétique
P Série Nema 34 Closed Loop Moteur pas à pas 8.5Nm(1203.94oz.in) avec Frein Electromagnétique
P Série Nema 34 Closed Loop Moteur pas à pas 8.5Nm(1203.94oz.in) avec Frein Electromagnétique
P Série Nema 34 Closed Loop Moteur pas à pas 8.5Nm(1203.94oz.in) avec Frein Electromagnétique
P Série Nema 34 Closed Loop Moteur pas à pas 8.5Nm(1203.94oz.in) avec Frein Electromagnétique
P Série Nema 34 Closed Loop Moteur pas à pas 8.5Nm(1203.94oz.in) avec Frein Electromagnétique
1 commentaires - Écrire une critique
$143.33
5 + $136.59
10 + $130.45
50 + $124.84
100 + $119.69
  • Auf Lager: 10000
  • Modèle: 34E1KBK50-85
  • Poids brut: 5.10kg
  • Certifiée: ISO, CE, UKCA, RoHS

Options disponibles

Ajouter au panier
Question
Ajouter à la liste de souhaits Comparez ce produit
Expédié sous 24 heures pour les articles en stock!

Spécification électrique

  • Numéro de pièce du fabricant: 34E1KBK50-85
  • Nombre de phase: 2
  • Angle de pas: 1.8deg
  • Couple de maintien: 8.5Nm(1203.94oz.in)
  • Courant/phase: 6.0A
  • Résistance/phase: 0.54ohms
  • Inductance/phase: 5.0mH±20%(1KHz)

Spécification physique

  • Dimensions: 86 x 86mm
  • Longueur du moteur: 112.3mm
  • Diamètre d'arbre: Φ14mm
  • Longueur de l'arbre: 37mm
  • keyway Length: 25mm
  • Number of Leads: 4
  • Longueur de fil: 270mm
  • Poids: 3.6kg

Spécification de l'encodeur

  • Type de circuit de sortie: Differential type
  • Type d'encodeur: incrémental
  • Canaux de signal de sortie: 2channels
  • Tension d'alimentation min: 5V
  • Tension d'alimentation max: 5V
  • Sortie haute tension: ＜4V
  • Basse tension de sortie: ＜1V

Brake Connections

  • Red--24V+
  • Red--24V-
  • 5.0Nm

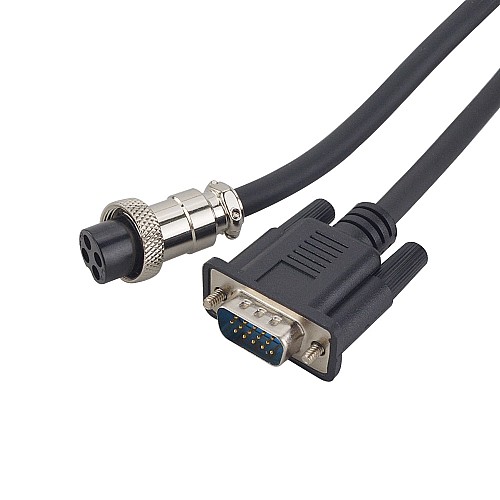

Connexion

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
2
3
1
13
11
12
Encoder
VCC
EGND
EA+
EA-
EB+
EB-
Spécification électrique
Courant évalué(A) 6
Inductance(mH) 5
Moteur pas à pas avec Encodeur/Frein
Résistance/phase(ohm) 0.54
type de produit Moteur avec encodeur et frein et boîte de vitesses
Couple de maintien(Ncm) 850
Type d'encodeur Optique Incrémentiel
Type de circuit de sortie Différentiel
Résolution du codeur 1000PPR
Canaux de signal de sortie 2
Spécifications de frein
Type de frein Frein de mise hors tension
Spécification physique
Indice IP 40
Méthode d'inventaire Inventaire dédié
Taille du cadre(mm) Nema 34 (86 x 86)
Longueur du moteur(mm) 112.3
Diamètre d'arbre(mm) 14
Longueur de l'arbre(mm) 37


Fichier Taille
34E1KBK50-85_Full_Datasheet.pdf 190.18KB Download
34E1KBK50-85.STEP 8.11MB Download
34E1KBK50-85_Torque_Curve.pdf 128.42KB Download
