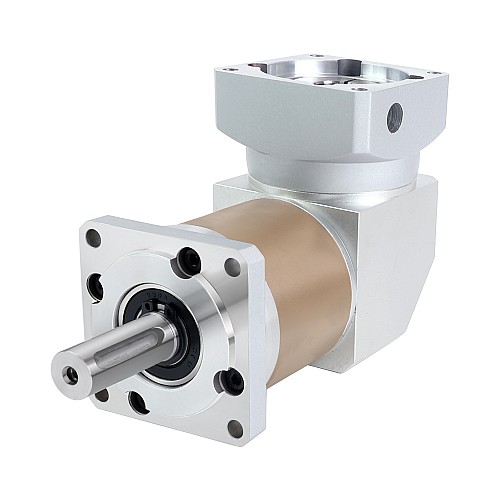

Série RTG 60mm 50:1 Jeu de réducteur planétaire à angle droit 15arc-min pour servomoteurs
$173.70
5 + $164.67
10 + $156.54
50 + $149.18
100 + $142.47
- Auf Lager: 10000
- Modèle: RTG60-G50
- Poids brut: 1.80kg
- Certifiée: ISO, CE, REACH
Options disponibles
Expédié sous 24 heures pour les articles en stock!
Cette boîte de vitesses à angle droit est conçue pour les servomoteurs et l'arbre à haute vitesse et l'arbre à basse vitesse ont une relation à angle droit de 90 degrés.
L'un des principaux avantages d'un boîtier de vitesses à angle droit est sa taille compacte et sa capacité à s'adapter dans des espaces restreints, ce qui en fait un choix populaire pour les applications où l'équipement d'entraînement doit être proche de l'équipement entraîné, telles que les convoyeurs ou autres machines.
Spécifications du boîtier de vitesses
- Spécifications du boîtier de vitesses: RTG60-G50
- Type de boîtier de vitesses: Boîtier de vitesses à angle droit
- Rapport de réduction: 50:1
- Efficacité: 96%
- Jeu de fonctionnement à vide: <=15arcmin
- Couple maximal admissible: 25Nm(221.27lb-in)
- Couple momentané admissible: 50Nm(442.54lb-in)
- Charge axiale maximale de l'arbre: 230N
- Charge radiale maximale de l'arbre: 450N
- Longueur de l'arbre d'entrée du moteur correspondant à la boîte de vitesses : 12-31mm
- Vitesse d'entrée nominale: 3000rpm
- Vitesse d'entrée maximale: 6000rpm
- Bruit: <=55dB
- Indice d'étanchéité: IP54
- Durée de vie: 20000h
- Température de travail: -20~150℃(-4~302°F)
Spécifications physiques
- Taille du cadre: 60 x 60mm
- Longueur de la boîte de vitesses: 115.5mm
- Type d'arbre de sortie: Clavette
- Diamètre de l'arbre de sortie: Φ14mm
- Longueur de l'arbre de sortie: 35mm
- Diamètre de l'arbre d'entrée: Φ14mm
- Longueur d'arbre d'entrée: 12-31mm
Autres rapports de réduction en option.
4 : 1 |
7 : 1 |
16 : 1 |
25 : 1 |
28 : 1 |
35 : 1 |
40 : 1 |
70 : 1 |
Spécification physique | |
Diamètre de l'arbre d'entrée(mm) | 14 |
Diamètre de l'arbre de sortie(mm) | 14 |
Longueur d'arbre d'entrée(mm) | 12 - 31 |
Longueur de l'arbre de sortie(mm) | 35 |
Longueur de la boîte de vitesses(mm) | 115.5 |
Méthode d'inventaire | Inventaire dédié |
Serie de produits | RTG |
Taille de moteur correspondante | Cadre 60 Servomoteur |
Taille du cadre(mm) | 60 x 60 |
Type de boîte à engrenages | Réducteur à angle droit |
Rapport d'engrenage(xx:1) | 50 |
Contrecoup No-load | <=15arcmin |
Type d'arbre de sortie | rainure de clavette |
Fichier | Taille | |
---|---|---|
RTG60-G50_Full_Datasheet.pdf | 134.25KB | Download |
