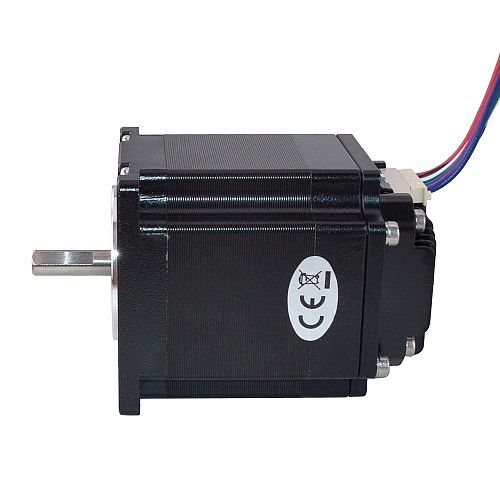

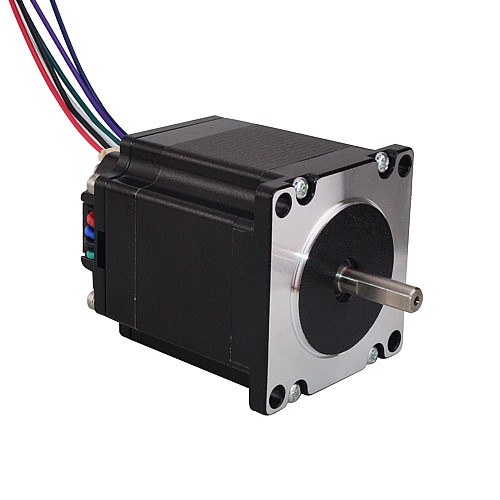

Nema17 Moteur pas à pas intégré 126 Ncm(178.4oz.in) w/ Conduire ISD04 12-38VDC

Nema17 Moteur pas à pas intégré 126 Ncm(178.4oz.in) w/ Conduire ISD04 12-38VDC
Nema17 Moteur pas à pas intégré 126 Ncm(178.4oz.in) w/ Conduire ISD04 12-38VDC
Nema17 Moteur pas à pas intégré 126 Ncm(178.4oz.in) w/ Conduire ISD04 12-38VDC
Nema17 Moteur pas à pas intégré 126 Ncm(178.4oz.in) w/ Conduire ISD04 12-38VDC
Nema17 Moteur pas à pas intégré 126 Ncm(178.4oz.in) w/ Conduire ISD04 12-38VDC
Nema17 Moteur pas à pas intégré 126 Ncm(178.4oz.in) w/ Conduire ISD04 12-38VDC
Nema17 Moteur pas à pas intégré 126 Ncm(178.4oz.in) w/ Conduire ISD04 12-38VDC
Nema17 Moteur pas à pas intégré 126 Ncm(178.4oz.in) w/ Conduire ISD04 12-38VDC
Nema17 Moteur pas à pas intégré 126 Ncm(178.4oz.in) w/ Conduire ISD04 12-38VDC
Nema17 Moteur pas à pas intégré 126 Ncm(178.4oz.in) w/ Conduire ISD04 12-38VDC
Nema17 Moteur pas à pas intégré 126 Ncm(178.4oz.in) w/ Conduire ISD04 12-38VDC
Nema17 Moteur pas à pas intégré 126 Ncm(178.4oz.in) w/ Conduire ISD04 12-38VDC
Nema17 Moteur pas à pas intégré 126 Ncm(178.4oz.in) w/ Conduire ISD04 12-38VDC
$60.50
5 + $58.61
10 + $56.72
50 + $54.83
100 + $51.05
  • Modèle: ISD04-10
  • État des stocks: 50
  • SKU: ISD04-10

Options disponibles

Spécification électrique:

  • Numéro de pièce du fabricant: ISD04-10
  • Angle de pas: 1.8 deg
  • Couple de maintien: 126 Ncm(178.4oz.in)
  • Courant/phase: 2.8 A
  • Résistance/phase: 0.9 ohms
  • Inductance: 2.5 mH ± 20%(1KHz)

Spécification physique:

  • Dimensions: 57 x 57 mm
  • Longueur du moteur: 75 mm
  • Diamètre d'arbre: Φ6.35 mm
  • Longueur de l'arbre: 21 mm
  • Weight: 818 g

Spécifications du lecteur:

  • Courant de sortie: 1.5 - 4 A
  • Tension d'entrée: 12 - 38 VDC
  • Contrôle de vitesse par potentiomètre externe 0. 75 - 1250 RPM
  • Résistance d'isolement: More than 100 MΩ
  • Résistance diélectrique: 500VAC for 1MIN.

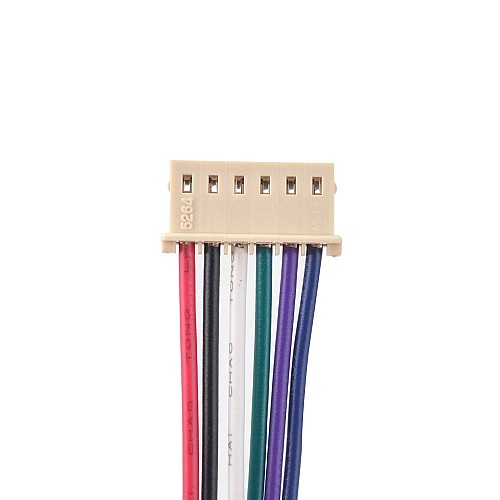

Connexion

V+
GND
VCC
DIR
STP
ENA
Red
Black
White
Green
Purple
Blue

Ressources

Spécification électrique
Courant évalué(A) 2.8
Inductance(mH) 2.5
Résistance/phase(ohm) 0.9
Tension d'entrée(V) 12 - 38
Couple de maintien(Ncm) 126
Spécification physique
Classement IP 40
Taille du cadre(mm) Nema 23 (57 x 57)
Longueur du moteur(mm) 75
Diamètre d'arbre(mm) 6.35
Longueur de l'arbre(mm) 21
Fichier Taille
ISD04-10_Full_Datasheet.pdf 168.69KB Download
ISD04-10.STP 12.82MB Download
