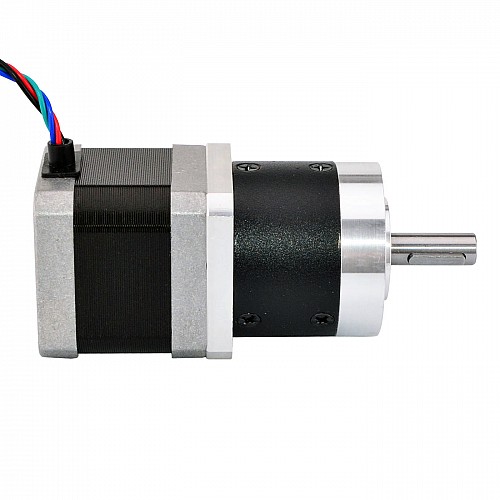

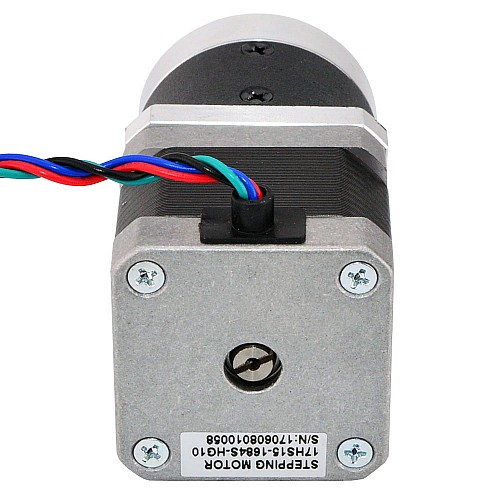

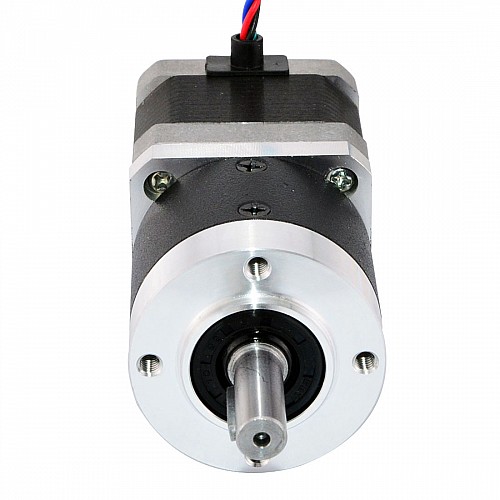

Nema 17 Moteur pas à pas L=39mm Rapport d'engrenage 10:1 High Precision Boîte de Vitesses Planétaire
Nema 17 Moteur pas à pas L=39mm Rapport d'engrenage 10:1 High Precision Boîte de Vitesses Planétaire
$47.27
5 + $46.09
10 + $44.90
50 + $43.72
100 + $42.54
- Modèle: 17HS15-1684S-HG10
- État des stocks: 10000
Options disponibles
Ce moteur pas à pas Nema 17 avec corps de 39mm et courant nominal de 1.68A, intégré à une boîte d'engrenage planétaire de 41mm de rapport d'engrenage de 10: 1. C'est une bonne solution pour les applications qui nécessitent un espace spécial mais qui nécessitent une faible vitesse et / ou un couple élevé.
Spécification électrique
- Numéro de pièce du fabricant: 17HS15-1684S-HG10
- Type de moteur: bipolaire
- Angle de pas: 0.18 deg
- Couple de maintien sans boîte de vitesses: 39Ncm(55oz.in)
- Courant/phase: 1.68A
- Résistance/phase: 1.6ohms
- Tension: 2.7V
- Inductance: 3.2mH ± 20%(1KHz)
Spécifications de la boîte de vitesses
- Type de boîte à engrenages: Planetary
- Rapport d'engrenage: 10 : 1
- Efficacité: 95%
- Contrecoup No-load: <=15 arcmin
- Couple maximal autorisé: 3.5Nm(495.6oz.in)
- Moment admissible Couple: 6Nm(849.7oz.in)
- Max. Charge radiale: 150N
- Température ambiante: -10 - 90℃
- Classe d'isolation: B
- Bruit: <=50 dB
- Espérance de vie: 20000 h
Spécifications physiques
- Dimensions: 42 x 42mm
- Longueur du moteur: 39mm
- Longueur de la boîte de vitesses: 41mm
- Diamètre d'arbre: Φ8mm
- Longueur de l'arbre: 23.5mm
- Longueur de Key-way: 14mm
- Nombre de cable: 4
- Longueur de Cable: 320mm
- Poids: 528g
Connexion
A+ |
A- |
B+ |
B- |
Noir |
Vert |
Rouge |
Bleu |
Ressources
- Fiche complète: 17HS15-1684S-HG10.pdf
- Torque Curve: 17HS15-1684S-HG10_Torque_Curve.pdf
| Spécification électrique | |
| Couple de serrage sans boîte de vitesses(N.m) | 0.39 |
| Courant (A) | 1.68 |
| Inductance(mH) | 3.2 |
| Résistance/phase(ohm) | 1.6 |
| Bipolaire/Unipolaire | Bipolaire |
| Spécification physique | |
| Classement IP | 40 |
| Taille du cadre(mm) | Nema 17 (42 x 42) |
| Longueur du moteur(mm) | 80 |
| Type de boîte à engrenages | Planétaire de précision |
| Rapport d'engrenage | 10 |
| Contrecoup No-load | <=15 arcmin |
| Arbre simple/Arbre double | Arbre simple |
| Type d'arbre de sortie | Arbre à clavette |
| Diamètre d'arbre(mm) | 8 |
| Longueur de l'arbre(mm) | 23.5 |
| Nombre de cable | 4 |
| Longueur de Cable(mm) | 320 |
| Poids(g) | 528 |
