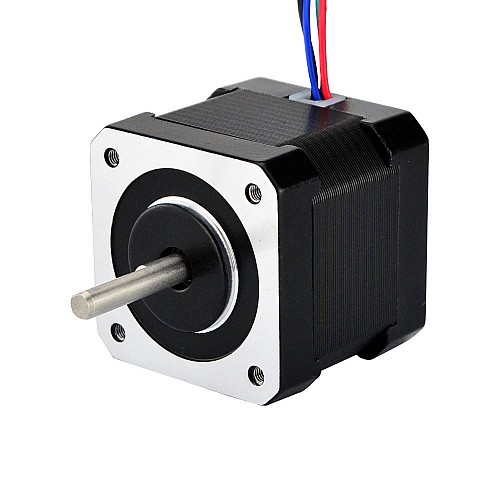

Nema 17 Bipolaire 1.8deg 36Ncm (51oz.in) 1.68A 2.8V 42x42x39mm 4 Fils

Nema 17 Bipolaire 1.8deg 36Ncm (51oz.in) 1.68A 2.8V 42x42x39mm 4 Fils
Nema 17 Bipolaire 1.8deg 36Ncm (51oz.in) 1.68A 2.8V 42x42x39mm 4 Fils
Nema 17 Bipolaire 1.8deg 36Ncm (51oz.in) 1.68A 2.8V 42x42x39mm 4 Fils
Nema 17 Bipolaire 1.8deg 36Ncm (51oz.in) 1.68A 2.8V 42x42x39mm 4 Fils
Nema 17 Bipolaire 1.8deg 36Ncm (51oz.in) 1.68A 2.8V 42x42x39mm 4 Fils
Nema 17 Bipolaire 1.8deg 36Ncm (51oz.in) 1.68A 2.8V 42x42x39mm 4 Fils
Nema 17 Bipolaire 1.8deg 36Ncm (51oz.in) 1.68A 2.8V 42x42x39mm 4 Fils
Nema 17 Bipolaire 1.8deg 36Ncm (51oz.in) 1.68A 2.8V 42x42x39mm 4 Fils
Nema 17 Bipolaire 1.8deg 36Ncm (51oz.in) 1.68A 2.8V 42x42x39mm 4 Fils
Nema 17 Bipolaire 1.8deg 36Ncm (51oz.in) 1.68A 2.8V 42x42x39mm 4 Fils
Nema 17 Bipolaire 1.8deg 36Ncm (51oz.in) 1.68A 2.8V 42x42x39mm 4 Fils
$10.74
5 + $9.80
10 + $9.34
50 + $8.87
100 + $8.40
  • Modèle: 17HS15-1684S
  • État des stocks: 100

Options disponibles

Ce moteur pas à pas bipolaire Nema 17 avec Angle de pas 1.8deg et taille 42x42x39mm. Il a 4 fils, chaque phase dessine le courant 1.68A, Couple de maintien 36Ncm (51oz.in).


Spécification électrique

  • Numéro de pièce du fabricant: 17HS15-1684S
  • Type de moteur: bipolaire
  • Angle de pas: 1.8 deg
  • Couple de maintien: 36Ncm(51oz.in)
  • Courant/phase: 1.68A
  • Résistance/phase: 1.65ohms
  • Inductance: 3.2mH ± 20%(1KHz)

Spécification physique

  • Dimensions: 42 x 42mm
  • Longueur du moteur: 39mm
  • Diamètre d'arbre: Φ5mm
  • Longueur de l'arbre: 22mm
  • Longueur de D-cut: 15mm
  • Nombre de cable: 4
  • Longueur de Cable: 500mm
  • Poids: 300g

Connexion

A+
A-
B+
B-
Noir
Vert
Rouge
Bleu

Ressources

Spécification électrique
Angle de pas(deg.) 1.8
Courant évalué(A) 1.68
Inductance(mH) 3.2
Résistance/phase(ohm) 1.65
Bipolaire/Unipolaire Bipolaire
Couple de maintien(Ncm) 36
Couple de maintien(oz.in) 51
Spécification physique
Classement IP 40
Taille du cadre(mm) Nema 17 (42 x 42)
Longueur du moteur(mm) 39
Arbre simple/Arbre double Arbre Seul
Type d'arbre de sortie D-Cut
Diamètre d'arbre(mm) 5
Longueur de l'arbre(mm) 22
Nombre de cable 4
Longueur de Cable(mm) 500
Poids(g) 280
Fichier Taille
17HS15-1684S_Full_Datasheet.pdf 140.46KB Download
17HS15-1684S.STEP 1007.42KB Download
17HS15-1684S_Torque_Curve.pdf 151.42KB Download
