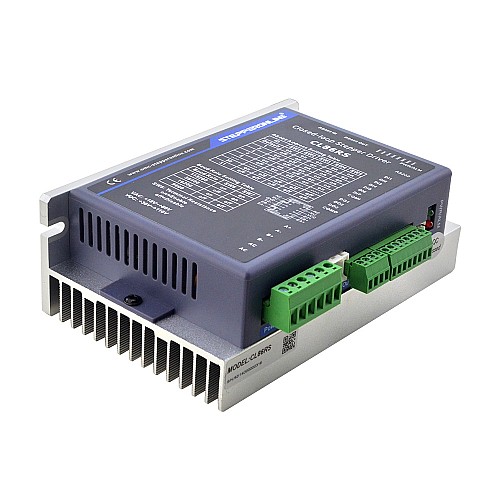

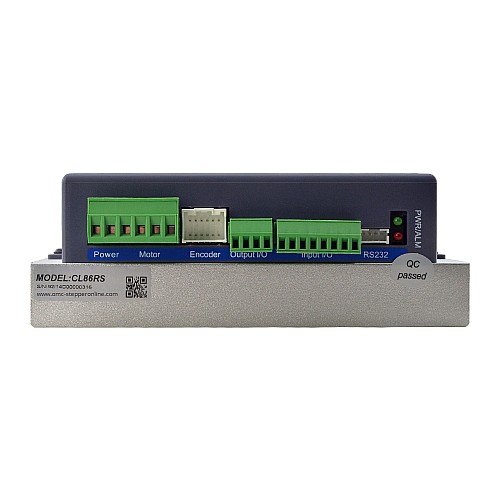

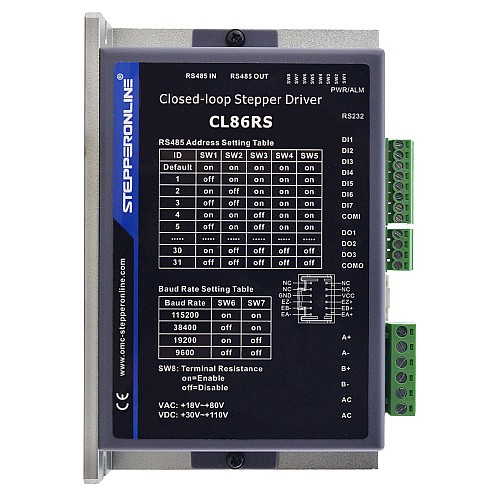

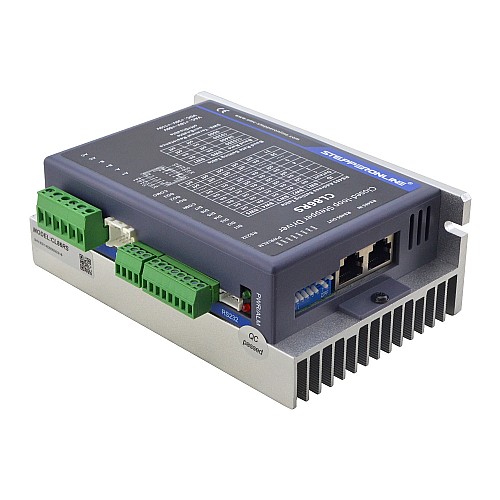

Pilote pas à pas en boucle fermée Modbus RS485 2.1-8.0A 30-110VDC ou 18-80VAC

La série CLRS est un pilote pas à pas en boucle fermée basé sur le protocole standard Modbus RTU, utilisant la communication RS485 peut mettre en réseau jusqu'à 31 axes, fonction PR intégrée avec tableau de position à 16 segments (mode PR). Ils peuvent non seulement résoudre le problème de la perte de pas dans le système pas à pas en boucle ouverte, mais peuvent également économiser des contrôleurs supplémentaires dans la plupart des applications point à point, afin d'améliorer considérablement la fiabilité du système et de réduire les coûts. La série CLRS prend également en charge la fonction d'apprentissage, la position du profil, la vitesse du profil et les modes de travail de prise d'origine.

Principales caractéristiques

• Convient pour Nema 34 avec une résolution d'encodeur de 1000 ppr à 5000 ppr
• Prise en charge du protocole Modbus RTU, instructions de position internes à 16 segments
• Pas de perte de pas, Pas de chasse, Pas de réservation de couple
• Le mouvement peut être démarré par Exernal IO ou RS485
• 7 entrées numériques configurables, 3 sorties numériques isolées optiquement
• Entrées Limit, Limit-, Origin, Quick stop, Enable, JOG, JOG- et Position Table
• Alarme, frein, prise d'origine terminée, en position terminée, instructions terminées, sorties chemin complet
• RS232 pour la connexion au logiciel de réglage, RS485 pour le contrôle du bus de terrain
• Protections contre les surtensions, les surintensités et les erreurs de suivi de position, les erreurs de câble d'encodeur, etc.

Liste de colisage

• 1 x Pilote de moteur pas à pas CL86RS
• 1 x Câble RS232
• 1 x Câble réseau RS485 0.5m

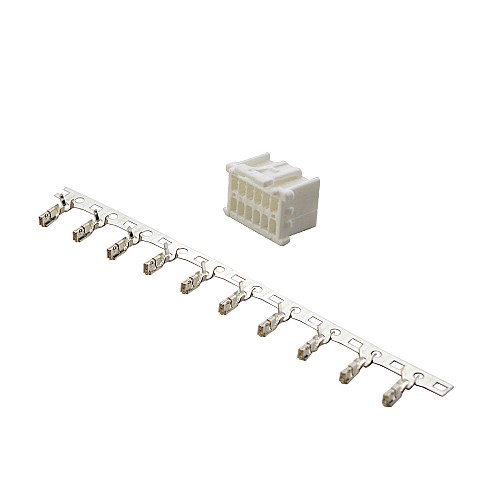

• 1 x Connecteur d'encodeur

Ressources

• Manuel: CL86RS.pdf
• Logiciel: RS485_Driver_Tuning_Logiciel.zip
