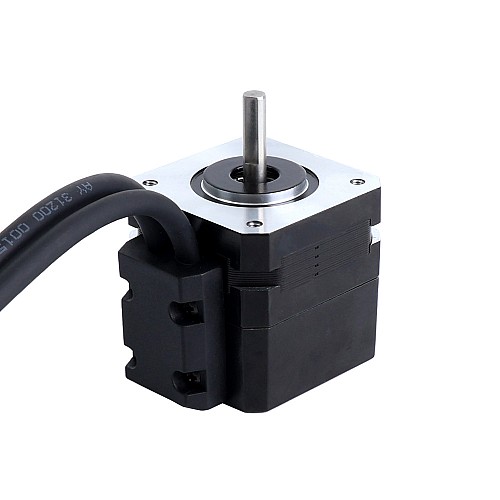

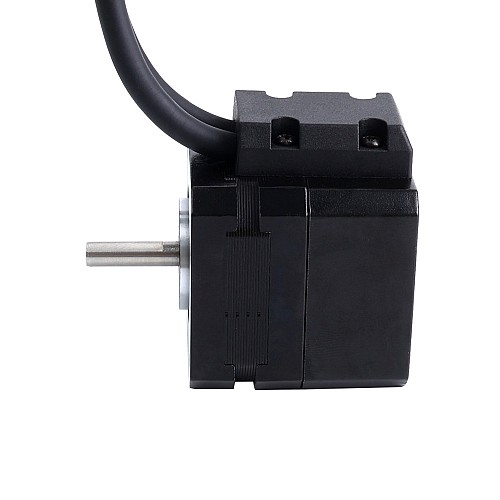

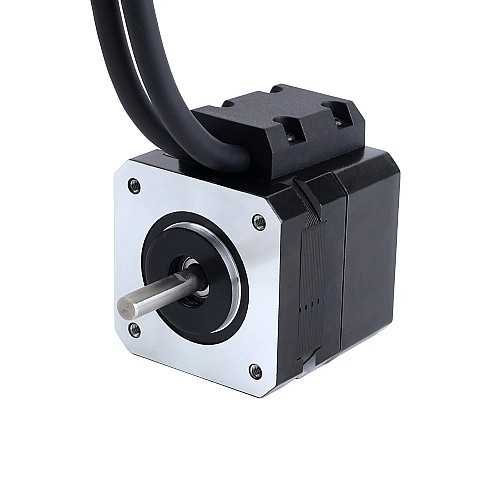

Moteur pas à pas en boucle fermée Nema 17 14Ncm(19,83oz.in) avec encodeur 1000PPR(4000CPR)
$16.05
5 + $15.39
10 + $14.78
50 + $14.21
100 + $13.69
- Auf Lager: 10000
- Modèle: 17HS08-1004D-E1K
- Poids brut: 0.27kg
- Certifiée: ISO, CE, UKCA, RoHS
Options disponibles
Expédié sous 24 heures pour les articles en stock!
Il s'agit d'un moteur pas à pas en boucle fermée Nema 17 avec un encodeur optique incrémental de 1000PPR(4000CPR), un courant nominal de 1,0A et un couple de maintien de 0,14Nm(19,83oz.in). Comparé aux moteurs pas à pas à boucle ouverte, il offre une plus grande précision, un couple plus élevé, moins de chaleur moteur, une consommation d'énergie réduite et une meilleure réponse aux facteurs externes.
Spécification électrique
- Numéro de pièce du fabricant : 17HS08-1004D-E1K
- Nombre de phases : 2
- Angle de pas : 1,8degré
- Couple de maintien : 14Ncm(19,83oz.in)
- Courant nominal/phase : 1,0A
- Résistance de phase : 3, ohms
- Inductance : 4,0mH ± 20%(1KHz)
Spécification physique
- Taille du cadre : 42 x 42mm
- Longueur du corps : 41,5mm
- Diamètre de l'arbre : Φ5mm
- Longueur de la tige : 20mm
- Longueur de la tige en D : 15mm
- Longueur du câble : 500mm
- Poids : 0,27kg
Spécification de l'encodeur
- Type de circuit de sortie : type différentiel
- Type d'encodeur : optique incrémentiel
- Résolution de l'encodeur : 1000PPR(4000CPR)
- Canaux de signal de sortie : 2 canaux
- Tension d'alimentation minimale : 5V
- Tension d'alimentation maximale : 5V
- Sortie haute tension : <4V
- Basse tension de sortie : <1V
Connexion
Épingler |
A+ |
A- |
B+ |
B- |
Couleur |
Noir |
Vert |
Rouge |
Bleu |
Encodeur |
VCC |
GND |
EA+ |
EA- |
EB+ |
EB- |
Couleur des pistes |
Rouge |
Blanc |
Noir |
Bleu |
Jaune |
Vert |
Spécification électrique | |
A une courbe de couple/poussée ? | Non |
Courant évalué(A) | 1.0 |
Inductance(mH) | 4.0 |
Résistance/phase(ohm) | 3.7 |
type de produit | Moteur pas à pas en boucle fermée |
Couple de maintien(Ncm) | 14 |
Couple de maintien(oz.in) | 19.83 |
Type d'encodeur | Optique Incrémentiel |
Type de circuit de sortie | Différentiel |
Résolution du codeur | 1000PPR |
Canaux de signal de sortie | 2 |
Spécification physique | |
Indice IP | 40 |
Méthode d'inventaire | Inventaire dédié |
Taille du cadre(mm) | Nema 17 (42 x 42) |
Longueur du moteur(mm) | 41.5 |
Diamètre d'arbre(mm) | 5 |
Longueur de l'arbre(mm) | 20 |
