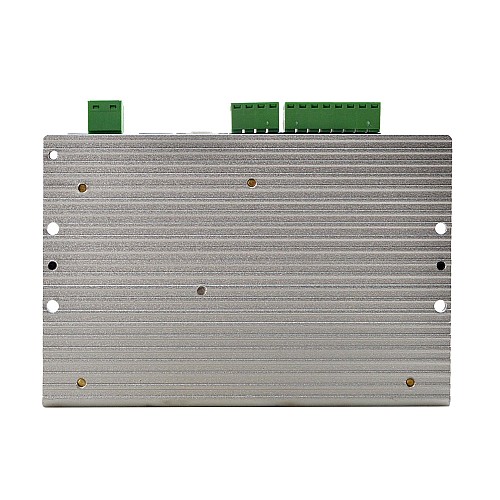

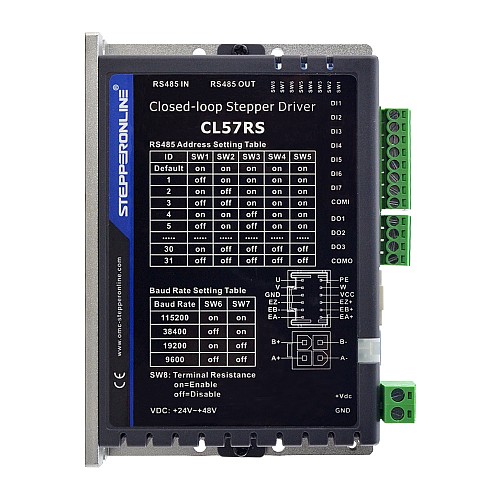

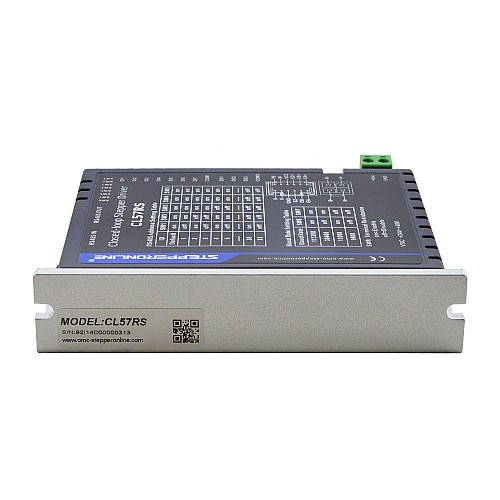

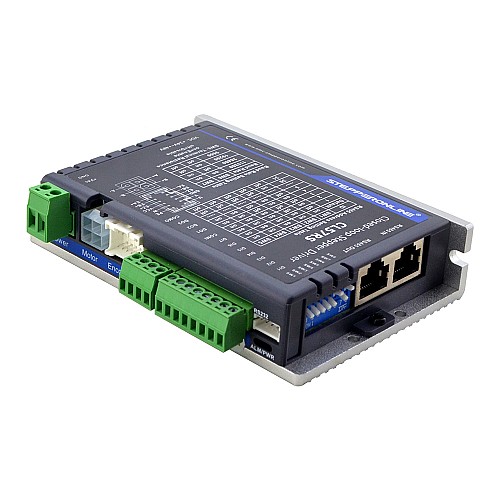

Conducteur de moteur pas à pas en boucle fermée Modbus RS485 0.1-7.0A 24-48VDC

La série CLRS est un pilote pas à pas en boucle fermée basé sur le protocole standard Modbus RS485, utilisant la communication RS485 peut mettre en réseau jusqu'à 31 axes, fonction PR intégrée avec tableau de position à 16 segments(mode PR). Ils peuvent non seulement résoudre le problème de la perte de pas dans le système pas à pas en boucle ouverte, mais peuvent également économiser des contrôleurs supplémentaires dans la plupart des applications point à point, afin d'améliorer considérablement la fiabilité du système et de réduire les coûts. La série CLRS prend également en charge la fonction d'apprentissage, la position du profil, la vitesse du profil et les modes de travail de prise d'origine.

Principales caractéristiques

• Convient pour Nema 17, Nema 23 et Nema 24 avec une résolution d'encodeur de 1000 ppr à 5000 ppr
• Prise en charge du protocole Modbus RS485, instructions de position internes à 16 segments
• Pas de perte de pas, Pas de chasse, Pas de réservation de couple
• HMI, PLC ou I/O externe démarrent le mouvement
• 7 entrées programmables: entrées de limite, d'origine, d'arrêt rapide, de réinitialisation d'alarme, d'activation, de JOG ou de tableau de position
• 3 sorties programmables: alarme, frein, prise d'origine/instruction/chemin complet
• Modes de fonctionnement: vitesse, position, prise d'origine
• RS232 pour la connexion au logiciel de réglage, RS485 pour le contrôle du bus de terrain
• Fonctions de support: apprentissage, interruption, saut, suspension, circulation du mouvement
• Protections contre les surtensions, les surintensités et les erreurs de suivi de position, les erreurs de câble d'encodeur, etc.
• Par défaut, il prend en charge un encodeur avec une résolution de 1000PPR, et vous pouvez également personnaliser n'importe quelle résolution entre 0 et 5000PPR


Liste de colisage

• 1 x Pilote de moteur pas à pas CL57RS
• 1 x Câble RS232 CABLE-PC-1
• 1 x Câble réseau RS485 0.5m

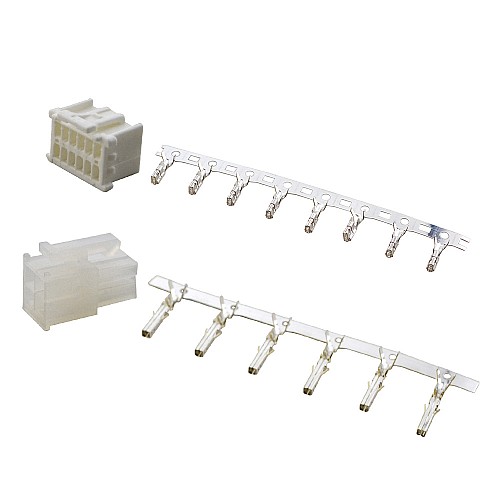

• 1 x Connecteur d'encodeur
• 1 x Connecteur moteur
