1.7m(67")AWG20 Kit de rallonge moteur et codeur pour moteuren boucle fermée Nema 23 et 24

1.7m(67)AWG20 Kit de rallonge moteur et codeur pour moteuren boucle fermée Nema 23 et 24
1.7m(67)AWG20 Kit de rallonge moteur et codeur pour moteuren boucle fermée Nema 23 et 24
1.7m(67)AWG20 Kit de rallonge moteur et codeur pour moteuren boucle fermée Nema 23 et 24
1.7m(67)AWG20 Kit de rallonge moteur et codeur pour moteuren boucle fermée Nema 23 et 24
1.7m(67")AWG20 Kit de rallonge moteur et codeur pour moteuren boucle fermée Nema 23 et 24
0 commentaires - Écrire une critique
$10.86
5 + $10.03
10 + $9.32
50 + $8.71
100 + $8.17
  • Auf Lager: 10000
  • Modèle: CE2-M2-20
  • Poids brut: 0.32kg
  • Certifiée: ISO

Options disponibles

Ajouter au panier
Question
Ajouter à la liste de souhaits Comparez ce produit
Expédié sous 24 heures pour les articles en stock!

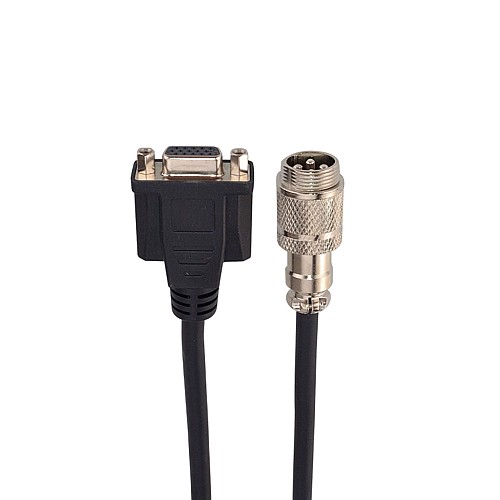

Rallonge de moteur de 1,7m(67 ") et de rallonge de codeur de 1,7m(67 ") pour les moteurs pas à pas Nema 23 et 24.

Ce kit de câbles comprend:
1 x Rallonge de codeur longue de 1,7m(67 ") pour les moteurs pas à pas en boucle fermée
1 x RV-4 AWG20 Rallonge de moteur de1,7m(67 ") de long avec fiche GX16 aviation pour moteurs pas à pas à boucles fermées Nema 23 et 24 (uniquement pour les moteurs de type Prise aviation)

  • Longueur du câble d'extension du moteur: 1.7m
  • Longueur du câble d'extension du codeur: 1.7m
  • Jauge de fil d'extension de moteur: AWG20
  • Jauge de fil d'extension de codeur: AWG26
  • Prise aviation Modèle(Mâle): GX16

Connexion du câble d'extension du moteur

PIN
1
2
3
4
Couleur
Blanc
Vert
Bleu
Noir

ou

PIN
1
2
3
4
Couleur
Noir
Vert
rouge
Bleu

Connexion du câble d'extension de l'encodeur

PIN
2
3
1
13
11
12
Couleur
rouge
Blanc
Noir
Bleu
Jaune
Vert
VEUILLEZ NOTER: Le fil noir épais peut être utilisé pour le blindage, mais ce n'est pas obligatoire, vous pouvez donc le laisser non connecté.
Spécification physique
Longueur de câble(mm) 1700
Méthode d'inventaire Inventaire dédié
Type de Câble Moteur pas à pas en boucle fermée


Fichier Taille
CE2-M2-20.pdf 113.42KB Download
