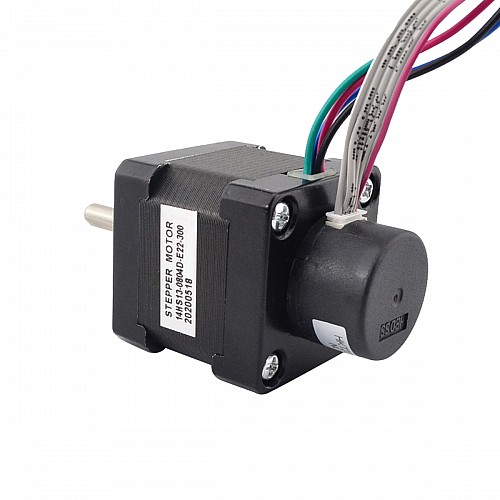

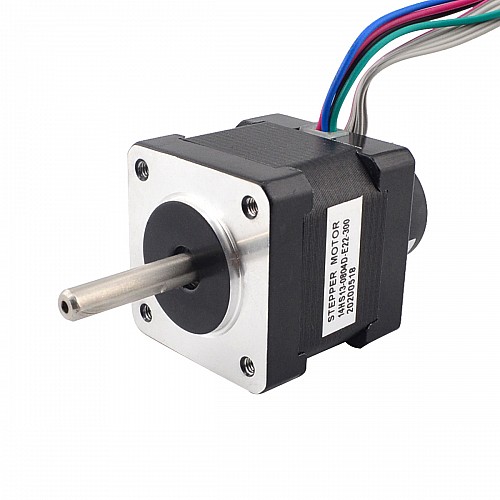

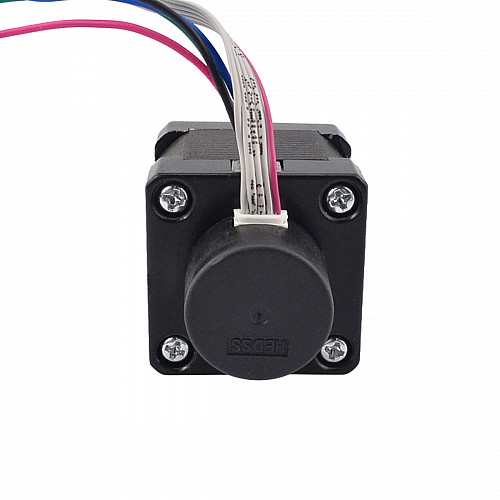

Nema 14 Boucle fermée Moteur pas à pas 18Ncm/25.5oz.in Codeur 300CPR

Nema 14 Boucle fermée Moteur pas à pas 18Ncm/25.5oz.in Codeur 300CPR
Nema 14 Boucle fermée Moteur pas à pas 18Ncm/25.5oz.in Codeur 300CPR
Nema 14 Boucle fermée Moteur pas à pas 18Ncm/25.5oz.in Codeur 300CPR
Nema 14 Boucle fermée Moteur pas à pas 18Ncm/25.5oz.in Codeur 300CPR
Nema 14 Boucle fermée Moteur pas à pas 18Ncm/25.5oz.in Codeur 300CPR
Nema 14 Boucle fermée Moteur pas à pas 18Ncm/25.5oz.in Codeur 300CPR
Nema 14 Boucle fermée Moteur pas à pas 18Ncm/25.5oz.in Codeur 300CPR
Nema 14 Boucle fermée Moteur pas à pas 18Ncm/25.5oz.in Codeur 300CPR
Nema 14 Boucle fermée Moteur pas à pas 18Ncm/25.5oz.in Codeur 300CPR
Nema 14 Boucle fermée Moteur pas à pas 18Ncm/25.5oz.in Codeur 300CPR
Nema 14 Boucle fermée Moteur pas à pas 18Ncm/25.5oz.in Codeur 300CPR
Nema 14 Boucle fermée Moteur pas à pas 18Ncm/25.5oz.in Codeur 300CPR
Nema 14 Boucle fermée Moteur pas à pas 18Ncm/25.5oz.in Codeur 300CPR
$38.68
5 + $36.84
10 + $34.99
50 + $33.15
100 + $31.31
  • Modèle: 14HS13-0804D-E22-300
  • État des stocks: 100

Options disponibles

Spécification du moteur

  • Numéro de pièce du fabricant: 14HS13-0804D-E22-300
  • Type de moteur: Bipolar Stepper
  • Angle de pas: 1.8 deg
  • Couple de maintien: 0.18Nm(25.495oz.in)
  • Courant/phase: 0.80A
  • Tension: 5.40V
  • Résistance/phase: 6.80ohms
  • Inductance: 10.00mH ± 20%(1KHz)
  • Dimensions: 35 x 35mm
  • Longueur du moteur: 48mm
  • Diamètre d'arbre: Φ5mm
  • Longueur de l'arbre: 24mm
  • Longueur de D-cut: 16.5mm
  • Nombre de câble: 4
  • Longueur de fil: 500mm

Spécification de l'encodeur

  • Type d'encodeur: Optique Incrémentiel
  • Tension de conduite: 5VDC
  • Courant de sortie: ≤20mA
  • Résolution: 300ppr
  • Signal de sortie: 2 Channels
  • Diamètre d'arbre: Φ5mm
  • Fréquence de sortie: ≤30KHz
  • Basse tension de sortie: ≤0.3VDC
  • Sortie haute tension: ≥3.4VDC

Connexion

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
1
2
3
4
5
Encoder
0V
N.C
Ch B
+5V
Ch A

Ressources

Spécification électrique
Courant évalué(A) 0.8
Inductance(mH) 10
Résistance/phase(ohm) 6.8
Couple de maintien(Ncm) 18
Type d'encodeur Optique Incrémentiel
Type de circuit de sortie Poussé-tiré (simple extrémité)
Résolution du codeur 300
Canaux de signal de sortie 2
Spécification physique
Classement IP 40
Taille du cadre(mm) Nema 14 (35 x 35)
Longueur du moteur(mm) 48
Diamètre d'arbre(mm) 5
Longueur de l'arbre(mm) 24
Fichier Taille
14HS13-0804D-E22-300_Full_Datasheet.pdf 152.83KB Download
14HS13-0804D-E22-300.STEP 735.3KB Download
14HS13-0804D-E22-300_Torque_Curve.pdf 148.01KB Download
