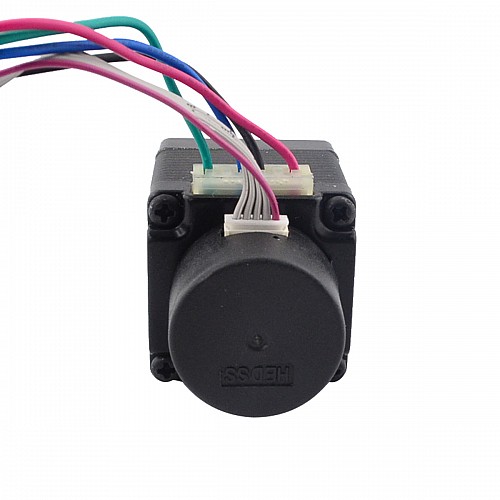

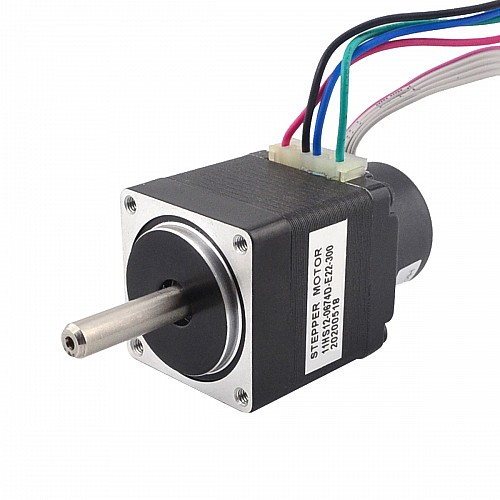

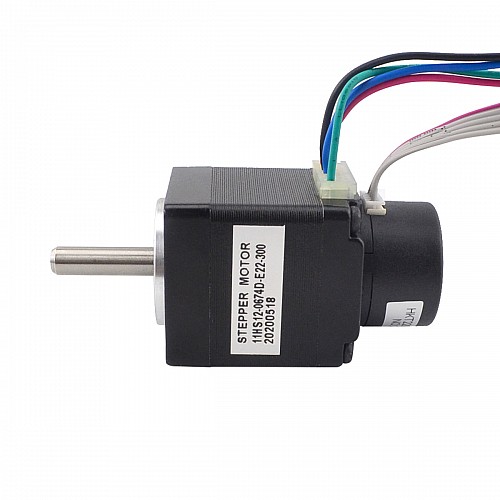

Nema 11 Boucle fermée Moteur pas à pas 0.07Nm/9.91oz.in Codeur 300CPR
$44.15
5 + $42.05
10 + $39.95
50 + $37.85
100 + $35.74
- Modèle: 11HS12-0674D-E22-300
- État des stocks: 100
Options disponibles
Spécification du moteur
- Numéro de pièce du fabricant: 11HS12-0674D-E22-300
- Type de moteur: Bipolar Stepper
- Angle de pas: 1.8deg
- Couple de maintien: 0.07Nm(9.91oz.in)
- Courant/phase: 0.67A
- Tension: 3.75V
- Résistance/phase: 5.60ohms
- Inductance: 4.00mH ± 20%(1KHz)
- Dimensions: 28 x 28mm
- Longueur du moteur: 46mm
- Diamètre d'arbre: Φ5mm
- Longueur de l'arbre: 20mm
- Nombre de câble: 4
- Longueur de fil: 500mm
Spécification de l'encodeur
- Type d'encodeur: Optique Incrémentiel
- Tension de conduite: 5VDC
- Courant de sortie: ≤20mA
- Résolution: 300cpr
- Signal de sortie: 2 Channels
- Diamètre d'arbre: Φ5mm
- Fréquence de sortie: ≤30KHz
- Basse tension de sortie: ≤0.3VDC
- Sortie haute tension: ≥3.4VDC
Connexion
PIN |
1 |
2 |
3 |
4 |
Motor |
A+ |
A- |
B+ |
B- |
PIN |
1 |
2 |
3 |
4 |
5 |
Encoder |
0V |
N.C |
Ch B |
+5V |
Ch A |
Ressources
- Fiche technique du moteur: 11HS12-0674D-E22-300.pdf
| Spécification électrique | |
| Courant évalué(A) | 0.67 |
| Inductance(mH) | 4 |
| Résistance/phase(ohm) | 5.6 |
| Couple de maintien(Ncm) | 7 |
| Type d'encodeur | Optique Incrémentiel |
| Type de circuit de sortie | Poussé-tiré (simple extrémité) |
| Résolution du codeur | 300 |
| Canaux de signal de sortie | 2 |
| Spécification physique | |
| Classement IP | 40 |
| Taille du cadre(mm) | Nema 11 (28 x 28) |
| Longueur du moteur(mm) | 46 |
| Diamètre d'arbre(mm) | 5 |
| Longueur de l'arbre(mm) | 20 |
