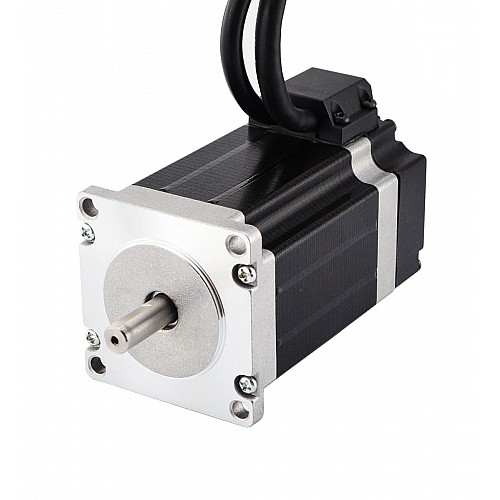

Nema 23 Boucle fermée Moteur pas à pas 1.9Nm/269oz.in Codeur 1000CPR

Spécification du moteur

• Numéro de pièce du fabricant: 23HS30-2804D-E1000
• Type de moteur: bipolaire
• Angle de pas: 1.8 deg
• Couple de maintien: 1.89Nm(267.6oz.in)
• Courant/phase: 2.8A
• Tension: 3.2V
• Résistance/phase: 1.13ohms
• Inductance: 5.4mH ± 20%(1KHz)
• Dimensions: 57 x 57mm
• Longueur du moteur: 76mm
• Diamètre d'arbre: Φ8mm
• Longueur de l'arbre: 21mm
• Longueur de D-Cut: 15mm
• Nombre de câble: 4
• Longueur de fil: 500mm

Spécification de l'encodeur

• Tension de conduite: 5V
• Courant de sortie: 55mA
• Résolution : 1000ppr
• Signal de sortie : 2 Channels
• Diamètre d'alésage : Φ8mm
• Fréquence de sortie : ≤1MHz
• Vitesse de course: ≤5000rpm
• IP Protection: IP20

Connexion

Ressources

• Fiche technique du moteur: 23HS30-2804D-E1000.pdf
