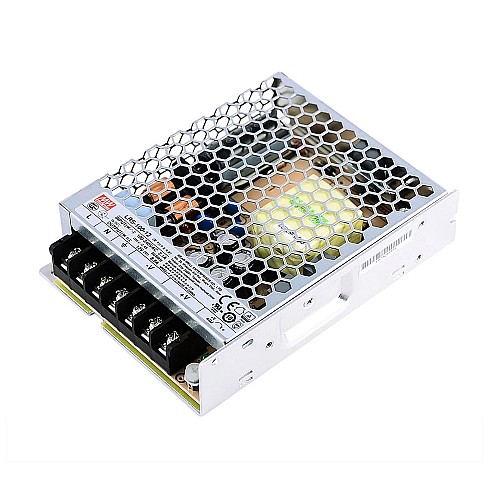

La série LRS-100 de MEANWELL est une alimentation étanche de 100W à une seule sortie, avec un profil bas de 30mm. L'ensemble de la série utilise une plage d'entrée de 85 à 264 VCA et offre des tensions de sortie de 3,3 V, 5 V, 12V, 15 V, 24V, 36V et 48 V.
En plus du rendement élevé pouvant atteindre 91 %, la conception du boîtier à grille métallique améliore la dissipation de la chaleur du LRS-100, ce qui permet à l'ensemble de la série de fonctionner de -30℃ à 70℃ sous convection d'air sans ventilateur. La consommation d'énergie ultra-faible en mode veille (moins de 0,3 W) permet au système final de répondre facilement aux exigences mondiales en matière d'alimentation.
Le LRS-100 possède des caractéristiques de protection complètes et est résistant aux chocs 5G. Il est conforme aux réglementations internationales en matière de sécurité telles que TUV BS EN / EN62368-1, BS EN / EN60335-1, BS EN / EN61558-1/-2-16, UL62368-1 et GB4943. La série LRS-100 est une solution d'alimentation avec un bon rapport prix/performance pour diverses applications industrielles.
Caractéristiques
- Marque MEANWELL
- Sortie 12V DC 8.5A
- Plage de tension d'entrée AC : 85 ~ 264VAC
- Puissance nominale : 102W
- Entrée universelle AC / Gamme complète
- Résiste à une surtension de 300VAC pendant 5 secondes
- Fonctions de protection : Court-circuit / surcharge / surtension
- Refroidissement par convection à l'air libre
- Taille miniature et profil bas 1U
- Conformité aux normes IEC / BS EN / EN 60335-1(PD3) et IEC / BS EN / EN61558-1, -2-16 pour les appareils domestiques
- Altitude de fonctionnement jusqu'à 5000 mètres (Note.7)
- Résiste aux tests de vibration 5G
- Indication par LED lorsque l'alimentation est appliquée
- Consommation électrique sans charge < 0.3W
- Catégorie de surtension Ⅲ
- Test de déverminage à 100% de la charge totale
- Température de fonctionnement élevée jusqu'à 70℃
- Haute efficacité, longue durée de vie et haute fiabilité
- 3 ans de garantie
Applications
- Machines pour l'automatisation industrielle
- Système de contrôle industriel
- Équipements mécaniques et électriques
- Instruments, équipements ou dispositifs électroniques
- Appareils ménagers
Ressources
- Fiche technique complète : LRS-100-12.pdf
Spécification électrique | |
Max. Courant de sortie (A) | 8.5 |
Spécification de l'alimentation | |
Marque | MEANWELL |
Type d'alimentation | Alimentation à découpage |
Tension de sortie(VDC) | 12 |
Puissance(W) | 102 |
Tension d'entrée(VAC/VDC) | 85 - 264 / 120 - 370 |
Fréquence d'entrée(Hz) | 47 - 63 |
Efficacité(%) | 88% |
Fonction PFC | Non |
Dim.(LxlxH)(mm) | 129 x 97 x 30 / 5.08 x 3.82 x 1.18 |
Spécification physique | |
Méthode d'inventaire | Inventaire dédié |
Fichier | Taille | |
---|---|---|
LRS-100.pdf | 979.57KB | Download |
