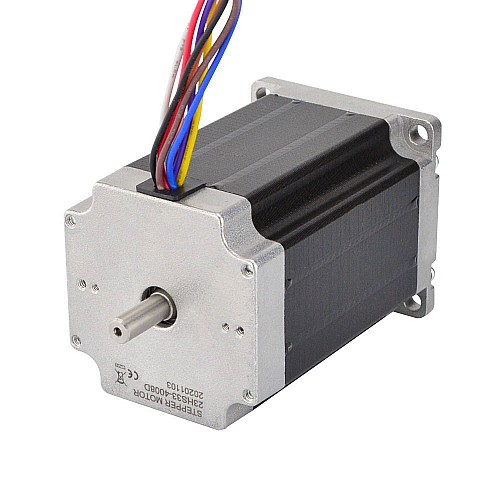

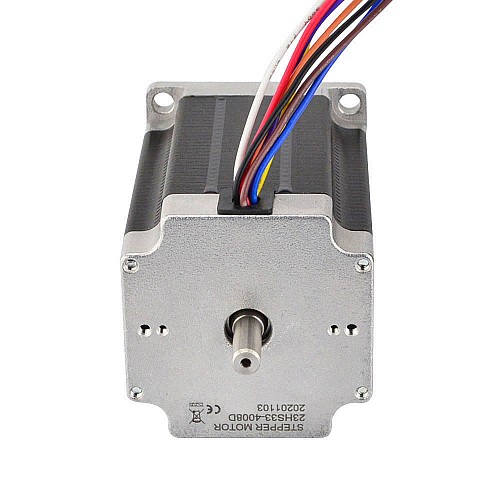

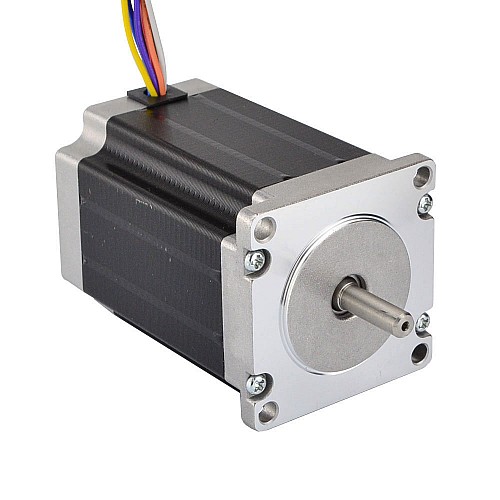

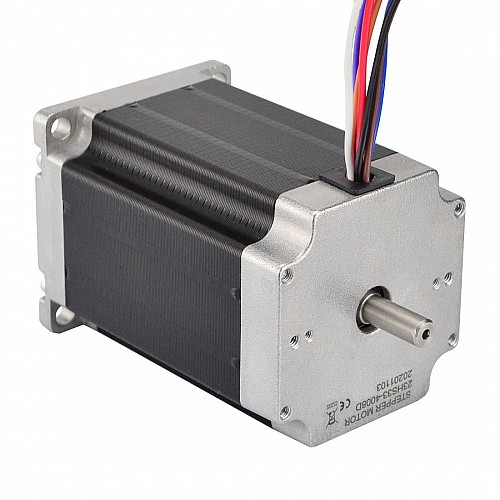

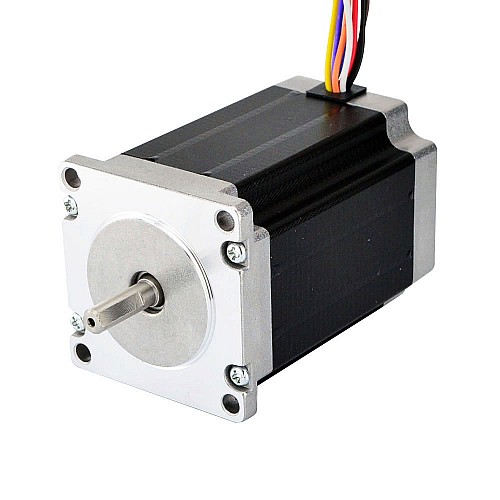

Biaxial Nema 23 Uni/Bipolaire 1.8deg 2.83Nm (400 oz.in) 4A 57x84mm 8 Fils

Biaxial Nema 23 Uni/Bipolaire 1.8deg 2.83Nm (400 oz.in) 4A 57x84mm 8 Fils
Biaxial Nema 23 Uni/Bipolaire 1.8deg 2.83Nm (400 oz.in) 4A 57x84mm 8 Fils
Biaxial Nema 23 Uni/Bipolaire 1.8deg 2.83Nm (400 oz.in) 4A 57x84mm 8 Fils
Biaxial Nema 23 Uni/Bipolaire 1.8deg 2.83Nm (400 oz.in) 4A 57x84mm 8 Fils
Biaxial Nema 23 Uni/Bipolaire 1.8deg 2.83Nm (400 oz.in) 4A 57x84mm 8 Fils
Biaxial Nema 23 Uni/Bipolaire 1.8deg 2.83Nm (400 oz.in) 4A 57x84mm 8 Fils
Biaxial Nema 23 Uni/Bipolaire 1.8deg 2.83Nm (400 oz.in) 4A 57x84mm 8 Fils
Biaxial Nema 23 Uni/Bipolaire 1.8deg 2.83Nm (400 oz.in) 4A 57x84mm 8 Fils
Biaxial Nema 23 Uni/Bipolaire 1.8deg 2.83Nm (400 oz.in) 4A 57x84mm 8 Fils
Biaxial Nema 23 Uni/Bipolaire 1.8deg 2.83Nm (400 oz.in) 4A 57x84mm 8 Fils
Biaxial Nema 23 Uni/Bipolaire 1.8deg 2.83Nm (400 oz.in) 4A 57x84mm 8 Fils
$30.78
5 + $28.10
10 + $26.76
50 + $25.43
100 + $24.09
  • Modèle: 23HS33-4008D
  • État des stocks: 168
  • SKU: 23HS33-4008D

Options disponibles

Ce moteur pas à pas nema 23 avec Angle de pas 1.8deg et taille 57x57x84mm. Il a 8 fils, qui ont trois options de Connexion: Unipolaire ou Bipolaire (Série) ou Bipolaire (Parallèle), vous pouvez choisir n'importe quel type comme vous le souhaitez. Son couple de torsion atteint 2,0 Nm (283 oz.) Avec Connexion unipolaire et 2,83 Nm (400 oz.) Avec Connexion bipolaire. Un arbre arrière peut monter le codeur, la roue de main ou égaux.


Spécification électrique

  • Numéro de pièce du fabricant: 23HS33-4008D
  • Type de moteur: Unipolaire / Bipolaire
  • Angle de pas: 1.8 deg
  • Couple de maintien(Bipolaire): 2.83Nm(400oz.in)
  • Couple de maintien(Unipolaire): 2.0Nm(283oz.in)
  • Courant évalué(Série bipolaire): 2.83A
  • Courant évalué(Parallèle bipolaire): 5.66A
  • Courant évalué(Unipolaire): 4.0A
  • Résistance/phase(Série bipolaire): 1.6ohms
  • Résistance/phase(Parallèle bipolaire): 0.4ohms
  • Résistance/phase(Unipolaire): 0.8ohms
  • Inductance(Série bipolaire): 7.2mH ± 20%(1KHz)
  • Inductance(Parallèle bipolaire): 1.8mH ± 20%(1KHz)
  • Inductance(Unipolaire): 1.8mH ± 20%(1KHz)

Spécification physique

  • Dimensions: 57 x 57mm
  • Longueur du moteur: 84mm
  • Diamètre d'arbre: Φ6.35mm
  • Longueur de l'arbre avant: 21mm
  • Longueur de D-cut: 15mm
  • Longueur de l'arbre arrière: 15mm
  • Nombre de cable: 8
  • Longueur de Cable: 300mm
  • Poids: 1.3kg

Connexion

A+
A-
C-
C+
B+
B-
D-
D+
Noir
Blanc
Marron
Orange
Rouge
Violet
Bleu
Jaune

Ressources

Spécification électrique
Angle de pas(deg.) 1.8
Courant évalué(A) 5.66
Inductance(mH) 1.8
Résistance/phase(ohm) 0.4
Bipolaire/Unipolaire Bipolaire / Unipolaire
Couple de maintien(Ncm) 283
Couple de maintien(oz.in) 400
Spécification physique
Classement IP 40
Taille du cadre(mm) Nema 23 (57 x 57)
Longueur du moteur(mm) 84
Arbre simple/Arbre double Double Arbre
Type d'arbre de sortie D-Cut
Diamètre d'arbre(mm) 6.35
Longueur de l'arbre(mm) 21
Nombre de cable 8
Longueur de Cable(mm) 300
Poids(g) 1130
Fichier Taille
23HS33-4008D_Full_Datasheet.pdf 162.45KB Download
23HS33-4008D.STEP 1.85MB Download
23HS33-4008D_Torque_Curve.pdf 163.7KB Download
