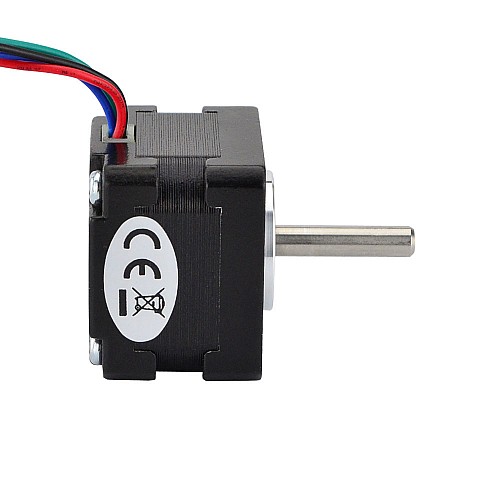

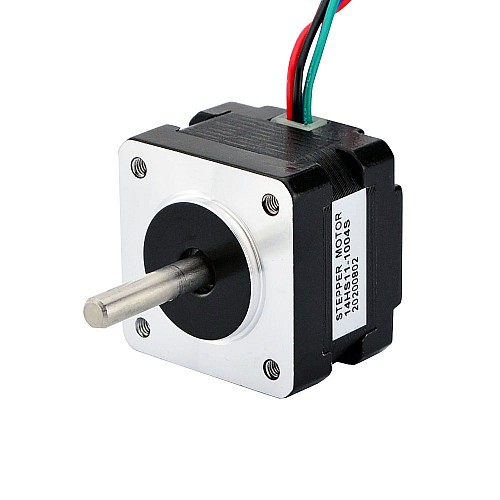

Nema 14 Bipolaire 1.8deg 12.5Ncm (17.7oz.in) 1A 3.5V 35x35x28mm 4 Fils

Nema 14 Bipolaire 1.8deg 12.5Ncm (17.7oz.in) 1A 3.5V 35x35x28mm 4 Fils
Nema 14 Bipolaire 1.8deg 12.5Ncm (17.7oz.in) 1A 3.5V 35x35x28mm 4 Fils
Nema 14 Bipolaire 1.8deg 12.5Ncm (17.7oz.in) 1A 3.5V 35x35x28mm 4 Fils
Nema 14 Bipolaire 1.8deg 12.5Ncm (17.7oz.in) 1A 3.5V 35x35x28mm 4 Fils
Nema 14 Bipolaire 1.8deg 12.5Ncm (17.7oz.in) 1A 3.5V 35x35x28mm 4 Fils
Nema 14 Bipolaire 1.8deg 12.5Ncm (17.7oz.in) 1A 3.5V 35x35x28mm 4 Fils
Nema 14 Bipolaire 1.8deg 12.5Ncm (17.7oz.in) 1A 3.5V 35x35x28mm 4 Fils
Nema 14 Bipolaire 1.8deg 12.5Ncm (17.7oz.in) 1A 3.5V 35x35x28mm 4 Fils
Nema 14 Bipolaire 1.8deg 12.5Ncm (17.7oz.in) 1A 3.5V 35x35x28mm 4 Fils
Nema 14 Bipolaire 1.8deg 12.5Ncm (17.7oz.in) 1A 3.5V 35x35x28mm 4 Fils
Nema 14 Bipolaire 1.8deg 12.5Ncm (17.7oz.in) 1A 3.5V 35x35x28mm 4 Fils
$11.41
5 + $10.50
10 + $10.04
50 + $9.58
100 + $9.13
  • Modèle: 14HS11-1004S
  • État des stocks: 235
  • SKU: 14HS11-1004S

Options disponibles

Ce moteur pas à pas bipolaire Nema 14 avec Angle de pas 1.8deg et taille 35x35x28mm. Il dispose de 4 fils, chaque phase dessine 1 A à 3.5V, Couple de maintien 12.5Ncm (17.7oz.in).


Spécification électrique

  • Numéro de pièce du fabricant: 14HS11-1004S
  • Type de moteur: bipolaire
  • Angle de pas: 1.8 deg
  • Couple de maintien: 12.5Ncm(17.7oz.in)
  • Courant/phase: 1.0A
  • Résistance/phase: 3.5ohms
  • Inductance/phase: 3.5mH ± 20%(1KHz)

Spécification physique

  • Dimensions: 35 x 35mm
  • Longueur du moteur: 28mm
  • Diamètre d'arbre: Φ5mm
  • Longueur de l'arbre: 24mm
  • Longueur de D-cut: 15mm
  • Nombre de cable: 4
  • Longueur de Cable: 300mm
  • Poids : 140g

Connexion

A+
A-
B+
B-
Noir
Vert
Rouge
Bleu

Ressources

Spécification électrique
Angle de pas(deg.) 1.8
Courant évalué(A) 1
Inductance(mH) 3.5
Résistance/phase(ohm) 3.5
Bipolaire/Unipolaire Bipolaire
Couple de maintien(Ncm) 12.5
Couple de maintien(oz.in) 17.7
Spécification physique
Classement IP 40
Taille du cadre(mm) Nema 14 (35 x 35)
Longueur du moteur(mm) 28
Arbre simple/Arbre double Arbre Seul
Type d'arbre de sortie D-Cut
Diamètre d'arbre(mm) 5
Longueur de l'arbre(mm) 24
Nombre de cable 4
Longueur de Cable(mm) 300
Poids(g) 120
Fichier Taille
14HS11-1004S_Full_Datasheet.pdf 140.27KB Download
14HS11-1004S.STEP 720.27KB Download
14HS11-1004S_Torque_Curve.pdf 148.11KB Download
