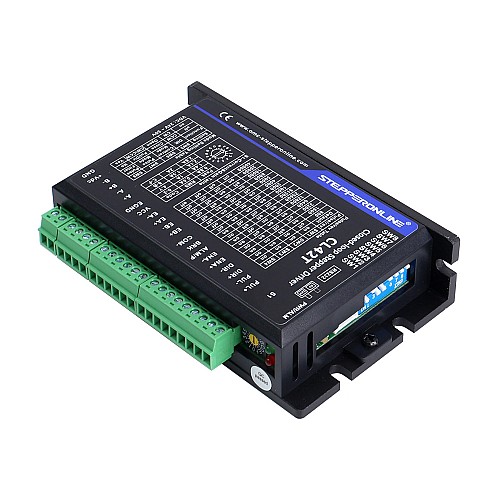

Closed Loop Schrittmotortreiber V4.1 0-3.0A 24-48VDC für Nema 11, 14, 17 Schrittmotore

CL42T-V41 ist ein Closed-Loop-Stepper-Treiber, der den Verlust von Step-Problemen in Open-Loop-Stepper-Steuerungssystemen löst und somit die Systemzuverlässigkeit bei minimalen Kosten erhöht. Es implementiert fortgeschrittene Steuerungsalgorithmen, basierend auf seiner jahrzehntelangen Erfahrung mit Schritt- und Servosteuerungen. Der CL42T ist äußerst zuverlässig und erschwinglich und eignet sich hervorragend für viele industrielle Anwendungen wie CNC, Medizintechnik, Elektronik und Verpackung. Der CL42T kann 2-Phasen-NEMA11-, 14- und 17-Schrittmotoren mit Inkrementalgebern versorgen( Die Auflösung des Encoders muss 1000 Zeilen betragen ). Im Vergleich zu herkömmlichen Steppersystemen mit offenem Regelkreis kann ein CL42T-System mit geschlossenem Regelkreis einen potenziellen Schrittverlust beseitigen, eine Positionsfehlerkorrektur in Echtzeit vornehmen und keine Drehmomentreservierung(100% Drehmomentimplementierung) benötigen. Es kann auch den angetriebenen Schrittmotor mit reduzierter Erwärmung, geringerer Geräuschentwicklung und geringer Vibration betreiben.

Hauptmerkmale

• Kein Schrittverlust
• Kein Jagen oder Überschießen
• Max. 200KHz Eingangsfrequenz
• Keine Drehmomentreservierung
• kein Tuning nötig und einfache Einrichtung
• Geräuscharm und vibrationsarm, sanfte Bewegung

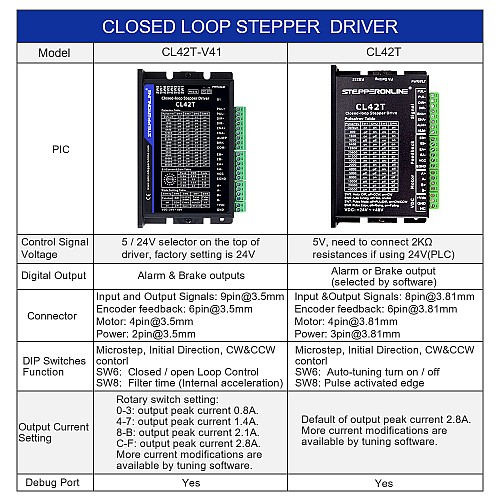

• 5V/24V-Logikspannungswähler, Standardeinstellung 24V
• Schutz für Überspannung, Überstrom und Positionsfehler

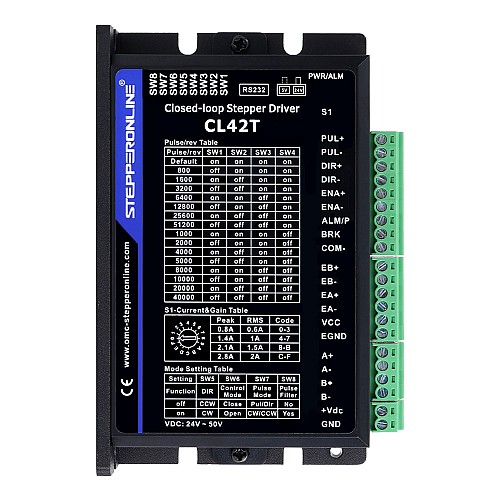

• 15 Mikroschritteinstellungen von 800-51,200 über DIP-Schalter oder 200-51,200 über Software(Erhöhung um 200)
• Standardmäßig unterstützt es einen Encoder mit einer Auflösung von 1000PPR, Sie können aber auch eine beliebige Auflösung zwischen 0 und 5000PPR anpassen


Elektronische Spezifikationen

• Ausgangs-Spitzenstrom: 0~3A
• Eingangs spannung: +24~48VDC(Typical 24VDC)
• Logik signal strom: 7~16mA(Typical 10mA)
• Pulseingangs frequenz: 0~200kHz
• Impulsbreite: 2.5μS
• Isolationswiderstand: 500MΩ

Betriebsumgebung und andere Spezifikationen(Tj = 25℃/77℉)

• Kühlung: Natürliche Kühlung oder Zwangskühlung
• Umwelt: Staub, Ölnebel und korrosive Gase vermeiden
• Umgebungs temperatur: 0℃ － 65℃
• Feuchtigkeit: 40%RH－90%RH
• Betriebs temperatur: 0℃ － 50℃
• Vibration: 10-50Hz / 0.15mm
• Lagertemperatur: -20℃ － 65℃
• Gewicht: Approx.280g(9.9oz)

Packliste

• 1 x CL42T-V41: Closed Loop Schrittmotortreiber V4.1 0-3.0A 24-48VDC für Nema 11, 14, 17 Schrittmotore
• 1 x CABLE-PC-1: RS232-Kabel für Treiber
