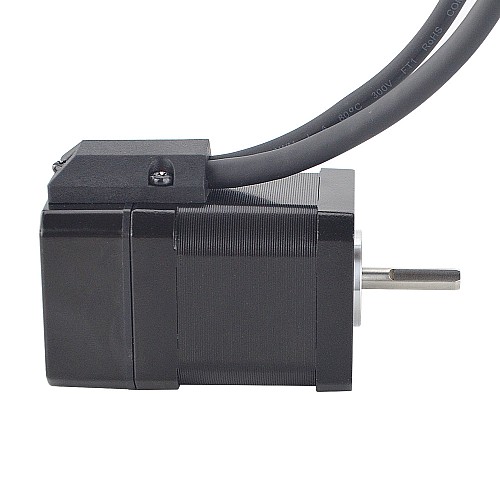

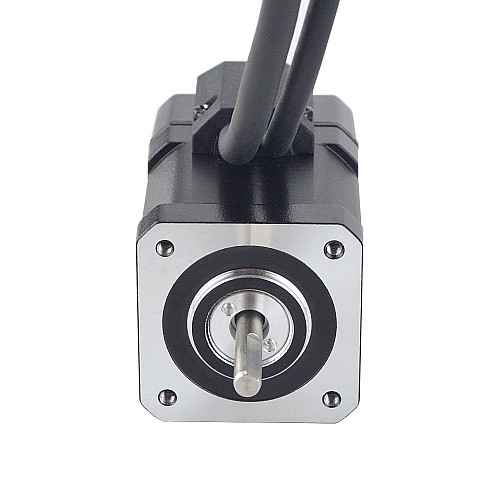

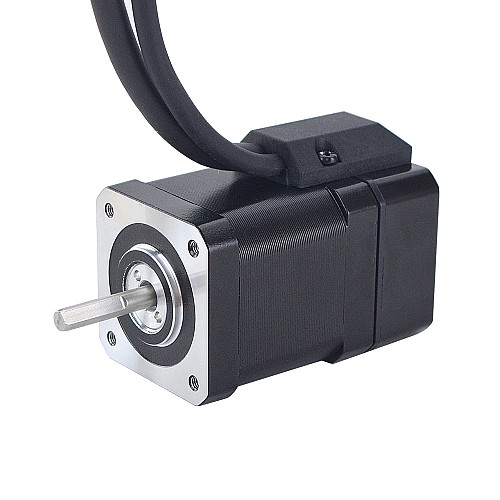

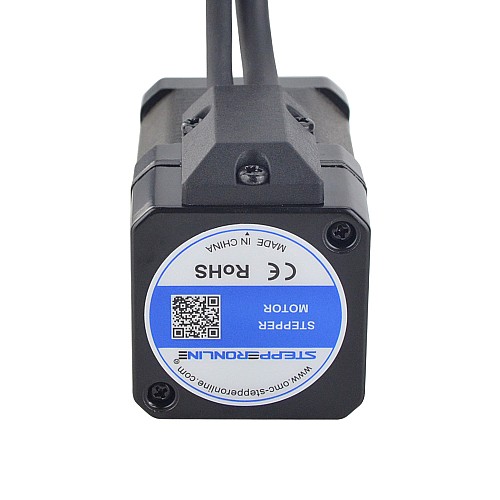

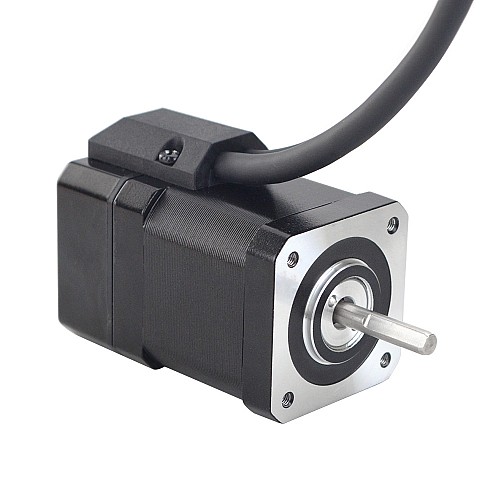

P Serie Nema 17 Closed Loop Schrittmotor 48Ncm/67.99oz.in mit Encoder 1000PPR(4000CPR)

P Serie Nema 17 Closed Loop Schrittmotor 48Ncm/67.99oz.in mit Encoder 1000PPR(4000CPR)
P Serie Nema 17 Closed Loop Schrittmotor 48Ncm/67.99oz.in mit Encoder 1000PPR(4000CPR)
P Serie Nema 17 Closed Loop Schrittmotor 48Ncm/67.99oz.in mit Encoder 1000PPR(4000CPR)
P Serie Nema 17 Closed Loop Schrittmotor 48Ncm/67.99oz.in mit Encoder 1000PPR(4000CPR)
P Serie Nema 17 Closed Loop Schrittmotor 48Ncm/67.99oz.in mit Encoder 1000PPR(4000CPR)
P Serie Nema 17 Closed Loop Schrittmotor 48Ncm/67.99oz.in mit Encoder 1000PPR(4000CPR)
P Serie Nema 17 Closed Loop Schrittmotor 48Ncm/67.99oz.in mit Encoder 1000PPR(4000CPR)
P Serie Nema 17 Closed Loop Schrittmotor 48Ncm/67.99oz.in mit Encoder 1000PPR(4000CPR)
P Serie Nema 17 Closed Loop Schrittmotor 48Ncm/67.99oz.in mit Encoder 1000PPR(4000CPR)
P Serie Nema 17 Closed Loop Schrittmotor 48Ncm/67.99oz.in mit Encoder 1000PPR(4000CPR)
P Serie Nema 17 Closed Loop Schrittmotor 48Ncm/67.99oz.in mit Encoder 1000PPR(4000CPR)
P Serie Nema 17 Closed Loop Schrittmotor 48Ncm/67.99oz.in mit Encoder 1000PPR(4000CPR)
P Serie Nema 17 Closed Loop Schrittmotor 48Ncm/67.99oz.in mit Encoder 1000PPR(4000CPR)
P Serie Nema 17 Closed Loop Schrittmotor 48Ncm/67.99oz.in mit Encoder 1000PPR(4000CPR)
P Serie Nema 17 Closed Loop Schrittmotor 48Ncm/67.99oz.in mit Encoder 1000PPR(4000CPR)
0 Bewertungen - + Bewertung
$37,48
5 + $36,59
10 + $35,70
50 + $34,80
100 + $33,91
  • Modell: 17E1K-05
  • Lagerbestand: 88

Mögliche Optionen

+ Warenkorb
Kaufe jetzt Anfrage
+ Wunschliste + Vergleich

Elektrische Spezifikation

  • Hersteller-Teilenummer: 17E1K-05
  • Anzahl der Phasen: 2
  • Schrittwinkel: 1.8deg
  • Haltemoment: 48Ncm(67.99 oz.in)
  • Nennstrom/Phase: 2.0A
  • Phasenwiderstand: 1.35ohms
  • Induktivität: 2.8mH ± 20%(1KHz)

Physikalische Spezifikation

  • Rahmengröße: 42 x 42mm
  • Körper Länge: 68mm
  • Schaftdurchmesser: Φ5mm
  • Schaftlänge: 24mm
  • D-Cut Schaftlänge: 15mm
  • Leitungslänge: 270mm
  • Gewicht: 0.36kg

Encoder-Spezifikation

  • Typ der Ausgangsschaltung: Differential type
  • Encodertyp: Optisch inkremental
  • Encoderauflösung: 1000PPR(4000CPR)
  • Ausgangssignalkanäle: 2 channels
  • Versorgungsspannung min: 5V
  • Versorgungsspannung max: 5V
  • Ausgangsspannung: ＜4V
  • Niederspannung ausgeben: ＜1V

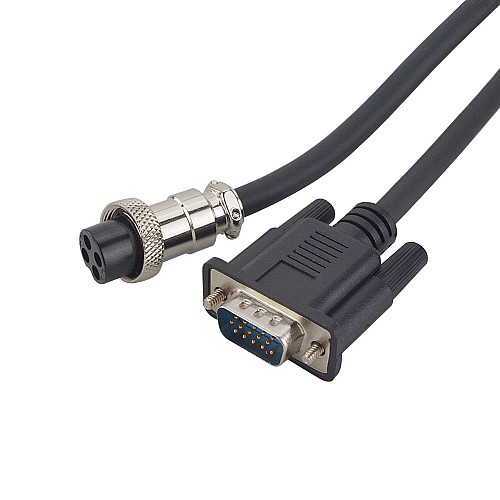

Verbindung

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
2
3
1
13
11
12
Encoder
VCC
EGND
EA+
EA-
EB+
EB-

Ressourcen

Elektrische Spezifikation
Induktivität(mH) 2.8
Nennstrom(A) 2
Phasenwiderstand(ohm) 1.35
Produktserie P-Serie
Haltemoment(Ncm) 48
Art der Ausgangsschaltung Differentialtyp
Encodertyp Optisch inkremental
Encoder Auflösung 1000PPR(4000CPR)
Ausgabesignalkanäle 2
Physikalische Spezifikation
Rahmengröße(mm) Nema 17 (42 x 42)
Körperlänge(mm) 68
Schaftdurchmesser(mm) 5
Schaftlänge(mm) 24
Feile Größe
17E1K-05_Full_Datasheet.pdf 173.63KB Download
17E1K-05.STEP 7.5MB Download
17E1K-05_Torque_Curve.pdf 125.11KB Download

+ Bewertung

Hinweis: HTML ist nicht verfügbar!
Weniger Gut Gut
Schnellsuche 17E1K-05, Geschlossener Regelkreis Schrittmotor, Schaftdurchmesser(mm): 5, Schaftlänge(mm): 24, Encoder Auflösung: 1000PPR(4000CPR), Ausgabesignalkanäle: 2, Haltemoment(Ncm): 48, Nennstrom(A): 2, Phasenwiderstand(ohm): 1.35, Induktivität(mH): 2.8, Körperlänge(mm): 68, Rahmengröße(mm): Nema 17 (42 x 42), Art der Ausgangsschaltung: Differentialtyp, Encodertyp: Optisch inkremental, Produktserie: P-Serie
