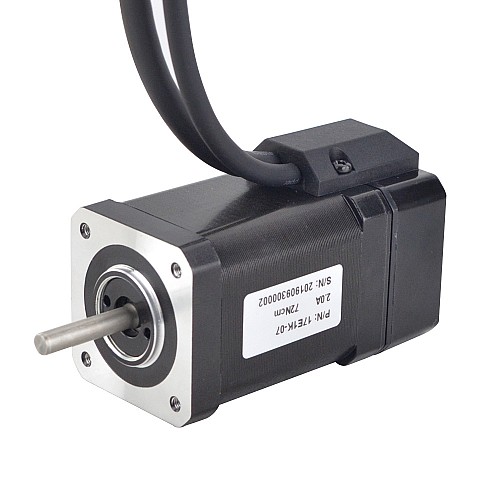

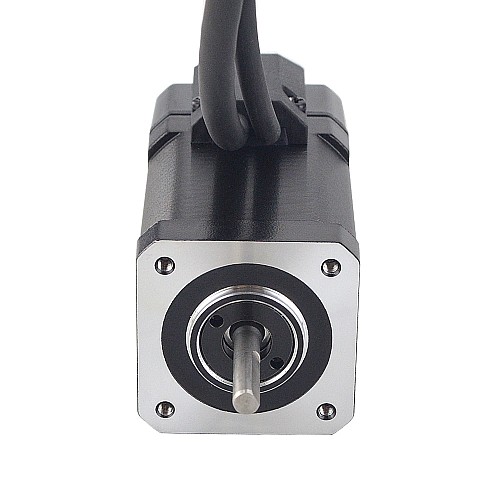

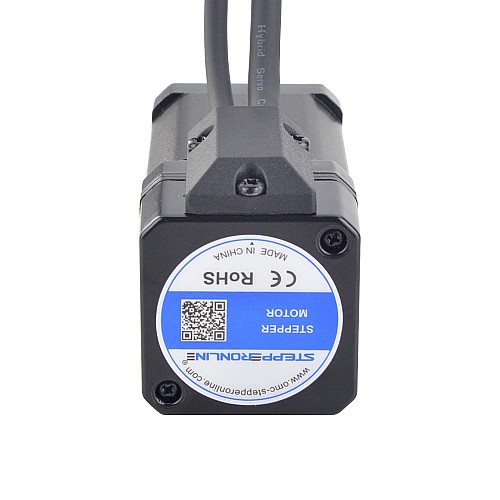

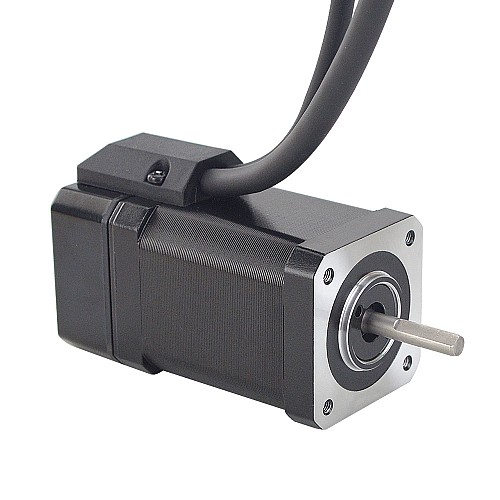

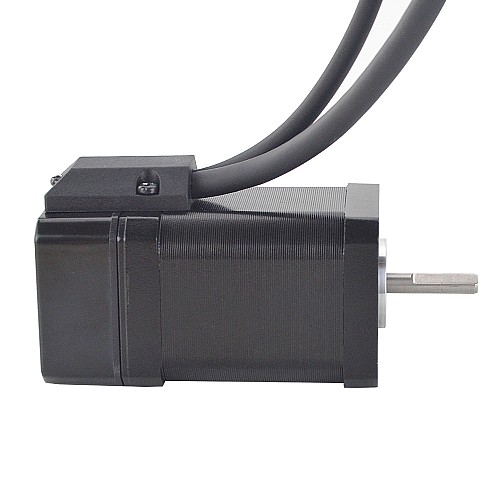

P Serie Nema 17 Closed Loop Schrittmotor 72Ncm(101.96oz.in) mit Encoder 1000PPR(4000CPR)

Bestseller

P Serie Nema 17 Closed Loop Schrittmotor 72Ncm(101.96oz.in) mit Encoder 1000PPR(4000CPR)

3 Bewertungen - + Bewertung

$33,43

5 + $32,05

10 + $30,78

50 + $29,62

100 + $28,53

Auf Lager: 200
Modell: 17E1K-07
Bruttogewicht: 0.70kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

USA

Deutschland

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Elektrische Spezifikation

Hersteller-Teilenummer: 17E1K-07
Anzahl der Phasen: 2
Schrittwinkel: 1.8deg
Haltemoment: 72Ncm(101.96oz.in)
Nennstrom/Phase: 2.0A
Phasenwiderstand: 1.75ohms
Induktivität: 4.0mH ± 20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Physikalische Spezifikation

Rahmengröße: 42 x 42mm
Körper Länge: 80mm
Schaftdurchmesser: Φ5mm
Schaftlänge: 24mm
D-Cut Schaftlänge: 15mm
Leitungslänge: 270mm
Gewicht: 0.5kg

Encoder-Spezifikation

Typ der Ausgangsschaltung: Differential type
Encodertyp: Optisch inkremental
Encoderauflösung: 1000PPR(4000CPR)
Ausgangssignalkanäle: 2 channels
Versorgungsspannung min: 5V
Versorgungsspannung max: 5V
Ausgangsspannung: ＜4V
Niederspannung ausgeben: ＜1V

Verbindung

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Encoder	VCC	EGND	EA+	EA-	EB+	EB-

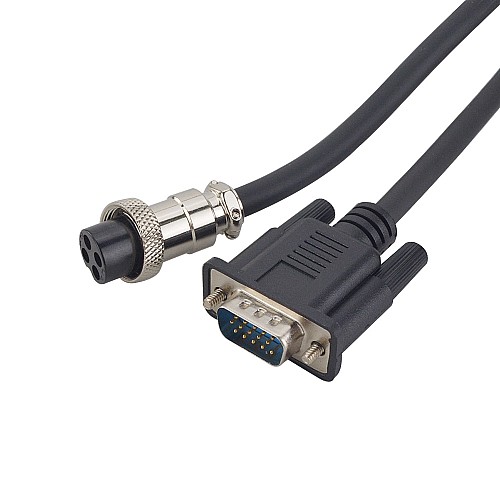

Der Motor ist mit einem hochflexiblen Kabel ausgestattet, das 8 Millionen Mal gebogen werden kann, ohne zu versagen.

Produktart
Produktart	Schrittmotor mit geschlossenem Regelkreis
Elektrische Spezifikation
Art der Ausgangsschaltung	Differential
Ausgabesignalkanäle	2
Encoder Auflösung	1000PPR
Encodertyp	Optisch inkremental
Haltemoment(Ncm)	72
Haltemoment(oz.in)	101.96
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Induktivität(mH)	4.0
Nennstrom(A)	2.0
Phasenwiderstand(ohms)	1.75
Physikalische Spezifikation
Inventarmethode	Spezielles Inventar
Körperlänge(mm)	80
Produktserie	P
Rahmengröße(mm)	Nema 17 (42 x 42)
Schaftdurchmesser(mm)	5
Schaftlänge(mm)	24

Feile	Größe
17E1K-07_Full_Datasheet.pdf	172.31KB	Download
17E1K-07.STEP	7.51MB	Download
17E1K-07_Torque_Curve.pdf	199.71KB	Download

Schnellsuche Schaftdurchmesser(mm): 5, Schaftlänge(mm): 24, Encoder Auflösung: 1000PPR, Ausgabesignalkanäle: 2, Haltemoment(Ncm): 72, Nennstrom(A): 2.0, Haltemoment(oz.in): 101.96, Phasenwiderstand(ohms): 1.75, Induktivität(mH): 4.0, Körperlänge(mm): 80, Rahmengröße(mm): Nema 17 (42 x 42), Produktart: Schrittmotor mit geschlossenem Regelkreis, Art der Ausgangsschaltung: Differential, Encodertyp: Optisch inkremental, Produktserie: P-Serie, Hat Drehmoment/Schub-Kurve? Drehmoment: Ja, Inventarmethode: Spezielles Inventar
