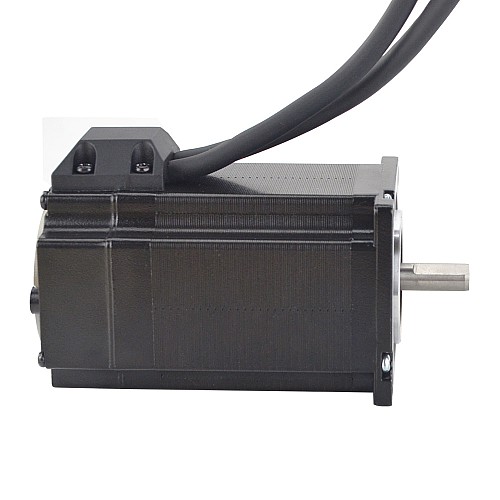

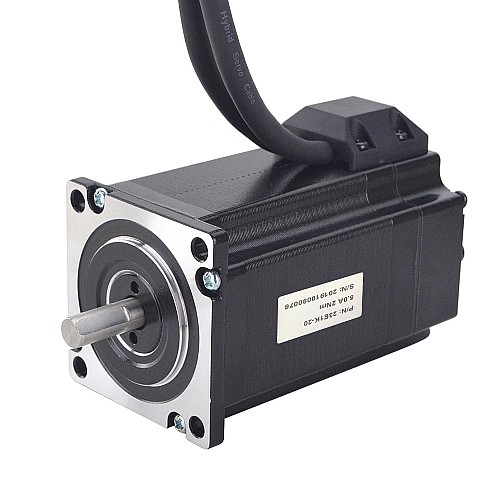

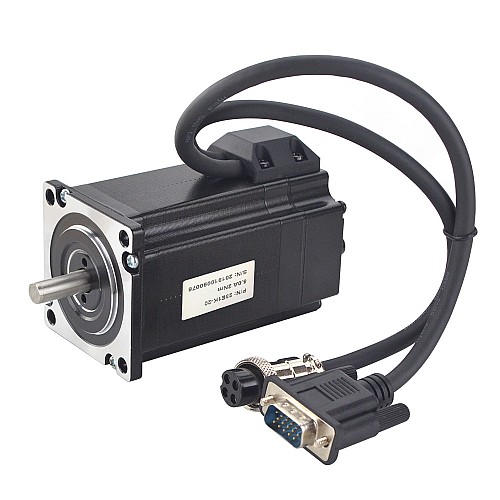

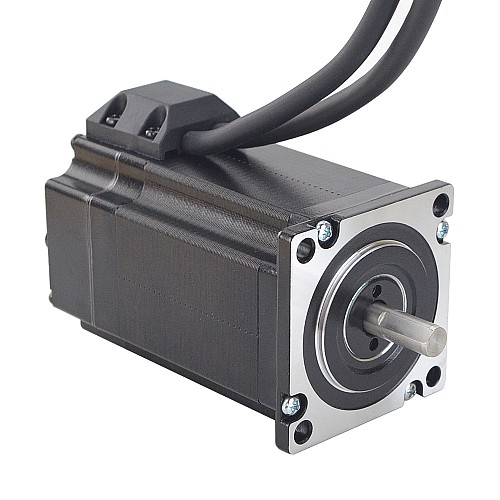

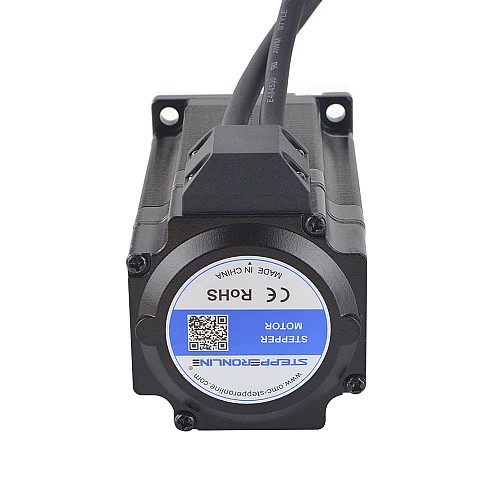

P Serie Nema 23 Closed Loop Schrittmotor 2Nm(283.22oz.in) mit Encoder 1000PPR(4000CPR)

P Serie Nema 23 Closed Loop Schrittmotor 2Nm(283.22oz.in) mit Encoder 1000PPR(4000CPR)
P Serie Nema 23 Closed Loop Schrittmotor 2Nm(283.22oz.in) mit Encoder 1000PPR(4000CPR)
P Serie Nema 23 Closed Loop Schrittmotor 2Nm(283.22oz.in) mit Encoder 1000PPR(4000CPR)
P Serie Nema 23 Closed Loop Schrittmotor 2Nm(283.22oz.in) mit Encoder 1000PPR(4000CPR)
P Serie Nema 23 Closed Loop Schrittmotor 2Nm(283.22oz.in) mit Encoder 1000PPR(4000CPR)
P Serie Nema 23 Closed Loop Schrittmotor 2Nm(283.22oz.in) mit Encoder 1000PPR(4000CPR)
P Serie Nema 23 Closed Loop Schrittmotor 2Nm(283.22oz.in) mit Encoder 1000PPR(4000CPR)
P Serie Nema 23 Closed Loop Schrittmotor 2Nm(283.22oz.in) mit Encoder 1000PPR(4000CPR)
P Serie Nema 23 Closed Loop Schrittmotor 2Nm(283.22oz.in) mit Encoder 1000PPR(4000CPR)
P Serie Nema 23 Closed Loop Schrittmotor 2Nm(283.22oz.in) mit Encoder 1000PPR(4000CPR)
P Serie Nema 23 Closed Loop Schrittmotor 2Nm(283.22oz.in) mit Encoder 1000PPR(4000CPR)
P Serie Nema 23 Closed Loop Schrittmotor 2Nm(283.22oz.in) mit Encoder 1000PPR(4000CPR)
P Serie Nema 23 Closed Loop Schrittmotor 2Nm(283.22oz.in) mit Encoder 1000PPR(4000CPR)
P Serie Nema 23 Closed Loop Schrittmotor 2Nm(283.22oz.in) mit Encoder 1000PPR(4000CPR)
P Serie Nema 23 Closed Loop Schrittmotor 2Nm(283.22oz.in) mit Encoder 1000PPR(4000CPR)
0 Bewertungen - + Bewertung
$38,77
5 + $37,17
10 + $35,70
50 + $34,34
100 + $33,08
  • Auf Lager: 10000
  • Modell: 23E1K-20
  • Bruttogewicht: 1.32kg
  • Zertifikat: ISO, CE, UKCA, RoHS

Mögliche Optionen

+ Warenkorb
Frage
+ Wunschliste + Vergleich
Bei vorrätigen Artikeln erfolgt der Versand innerhalb von 24 Stunden!

Elektrische Spezifikation

  • Hersteller-Teilenummer: 23E1K-20
  • Anzahl der Phasen: 2
  • Schrittwinkel: 1.8deg
  • Haltemoment: 2Nm(283.22oz.in)
  • Nennstrom/Phase: 5.0A
  • Phasenwiderstand: 0.4ohms
  • Induktivität: 1.8mH ± 20%(1KHz)

Physikalische Spezifikation

  • Rahmengröße: 57 x 57mm
  • Körper Länge: 98.3mm
  • Schaftdurchmesser: Φ8mm
  • Schaftlänge: 21mm
  • D-Cut Schaftlänge: 15mm
  • Leitungslänge: 270mm
  • Gewicht: 1.06kg

Encoder-Spezifikation

  • Typ der Ausgangsschaltung: Differential type
  • Encodertyp: Optisch inkremental
  • Ausgangssignalkanäle: 2 channels
  • Versorgungsspannung min: 5V
  • Versorgungsspannung max: 5V
  • Ausgangsspannung: ＜4V
  • Niederspannung ausgeben: ＜1V

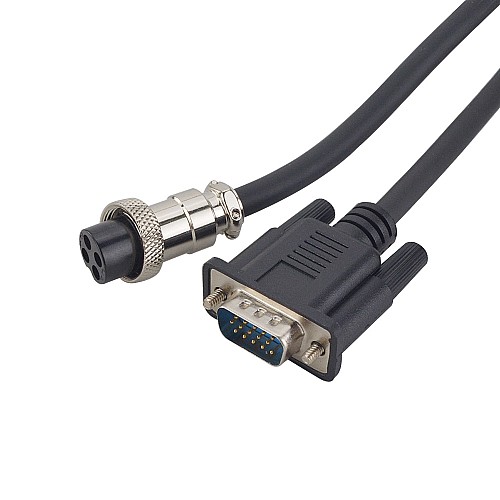

Verbindung

PIN
1
2
3
4
Motor
A+
A-
B+
B-

PIN
2
3
1
13
11
12
Encoder
VCC
EGND
EA+
EA-
EB+
EB-
Elektrische Spezifikation
Hat Drehmoment/Schub-Kurve? Drehmoment Ja
Induktivität(mH) 1.8
Nennstrom(A) 5.0
Phasenwiderstand(ohm) 0.4
Produktart Schrittmotor mit geschlossenem Regelkreis
Haltemoment(Ncm) 200
Haltemoment(oz.in) 283.22
Art der Ausgangsschaltung Differential
Encodertyp Optisch inkremental
Encoder Auflösung 1000PPR
Ausgabesignalkanäle 2
Physikalische Spezifikation
Inventarmethode Spezielles Inventar
IP-Bewertung 40
Produktserie P-Serie
Rahmengröße(mm) Nema 23 (57 x 57)
Körperlänge(mm) 98.3
Schaftdurchmesser(mm) 8
Schaftlänge(mm) 21


Feile Größe
23E1K-20_Full_Datasheet.pdf 182.95KB Download
23E1K-20.STEP 7.38MB Download
23E1K-20_Torque_Curve.pdf 100.59KB Download
