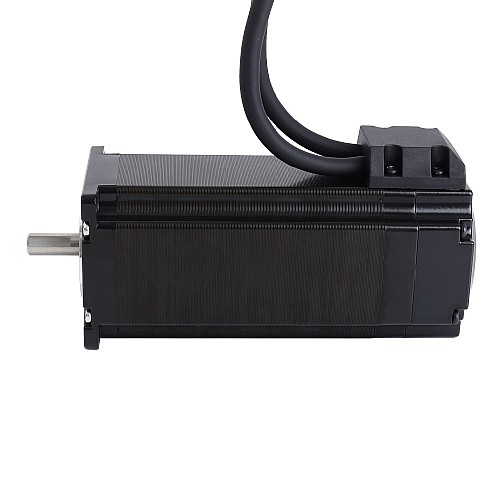

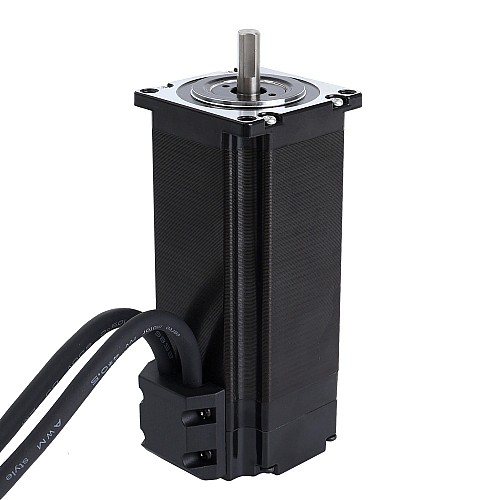

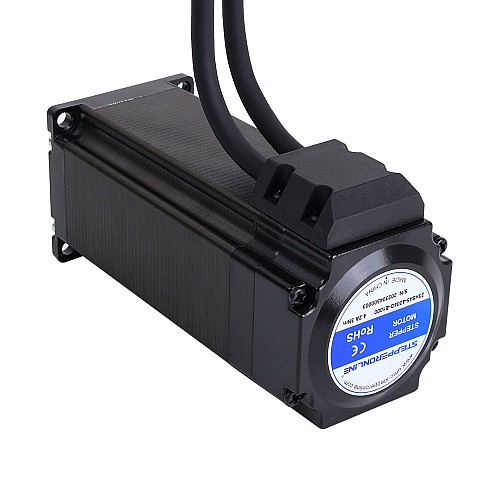

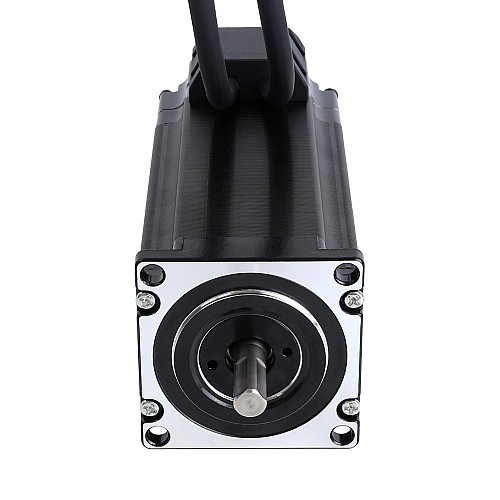

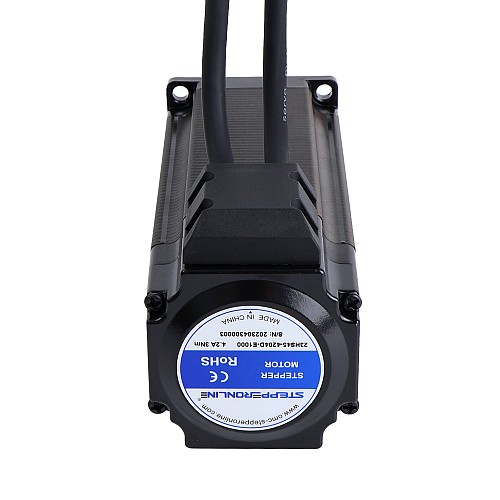

Nema 23 Closed Loop Schrittmotor 3.0Nm/424oz.in Encoder 1000PPR(4000CPR)

Nema 23 Closed Loop Schrittmotor 3.0Nm/424oz.in Encoder 1000PPR(4000CPR)
Nema 23 Closed Loop Schrittmotor 3.0Nm/424oz.in Encoder 1000PPR(4000CPR)
Nema 23 Closed Loop Schrittmotor 3.0Nm/424oz.in Encoder 1000PPR(4000CPR)
Nema 23 Closed Loop Schrittmotor 3.0Nm/424oz.in Encoder 1000PPR(4000CPR)
Nema 23 Closed Loop Schrittmotor 3.0Nm/424oz.in Encoder 1000PPR(4000CPR)
Nema 23 Closed Loop Schrittmotor 3.0Nm/424oz.in Encoder 1000PPR(4000CPR)
Nema 23 Closed Loop Schrittmotor 3.0Nm/424oz.in Encoder 1000PPR(4000CPR)
Nema 23 Closed Loop Schrittmotor 3.0Nm/424oz.in Encoder 1000PPR(4000CPR)
Nema 23 Closed Loop Schrittmotor 3.0Nm/424oz.in Encoder 1000PPR(4000CPR)
Nema 23 Closed Loop Schrittmotor 3.0Nm/424oz.in Encoder 1000PPR(4000CPR)
Nema 23 Closed Loop Schrittmotor 3.0Nm/424oz.in Encoder 1000PPR(4000CPR)
Nema 23 Closed Loop Schrittmotor 3.0Nm/424oz.in Encoder 1000PPR(4000CPR)
Nema 23 Closed Loop Schrittmotor 3.0Nm/424oz.in Encoder 1000PPR(4000CPR)
$49,63
5 + $48,45
10 + $47,27
50 + $46,09
100 + $44,90
  • Modell: 23HS45-4204D-E1000
  • Lagerbestand: 100

Mögliche Optionen

Motorspezifikation

  • Hersteller-Teilenummer: 23HS45-4204D-E1000
  • Motorentyp: Bipolar
  • Schrittwinkel: 1.8 deg
  • Haltedrehmoment: 3.0Nm(424.83oz.in)
  • Nennstrom / Phase: 4.2A
  • Phasenwiderstand: 0.82ohms
  • Induktivität: 3.6mH ± 20%(1KHz)
  • Rahmengröße: 57 x 57mm
  • Körper Länge: 138mm
  • Schaftdurchmesser: Φ8mm
  • Schaftlänge: 21mm
  • D-Schnittlänge: 15mm
  • Anzahl der Leads: 4
  • Leitungslänge: 300mm

Encoder Spezifikation

  • Typ der Ausgangsschaltung: Differential type
  • Encodertyp: Optisch inkremental
  • Encoderauflösung: 1000PPR(4000CPR)
  • Ausgangssignalkanäle: 2 channels
  • Versorgungsspannung min: 4V
  • Versorgungsspannung max: 5V
  • Ausgangsstrom: 100mA
  • Ausgangsspannung: 5V
  • Niederspannung ausgeben: 4.5V
  • Ausgangsfrequenz max: 60kHZ

Verbindung

A+
A-
B+
B-
1
2
3
4

PIN
1
2
3
11
12
13
Encoder
EA+
VCC
GND
EB+
EB-
EA-

Ressourcen

Elektrische Spezifikation
Induktivität(mH) 3.8
Nennstrom(A) 4.2
Phasenwiderstand(ohm) 0.9
Produktserie S-Serie
Haltemoment(Ncm) 280
Art der Ausgangsschaltung Differentialtyp
Encodertyp Optisch inkremental
Encoder Auflösung 1000PPR(4000CPR)
Ausgabesignalkanäle 2
Physikalische Spezifikation
IP-Bewertung 40
Rahmengröße(mm) Nema 23 (57 x 57)
Körperlänge(mm) 138
Schaftdurchmesser(mm) 8
Schaftlänge(mm) 21
Feile Größe
23HS45-4204D-E1000_Full_Datasheet.pdf 169.62KB Download
23HS45-4204D-E1000.STEP 4.09MB Download
23HS45-4204D-E1000_Torque_Curve.pdf 115.23KB Download
