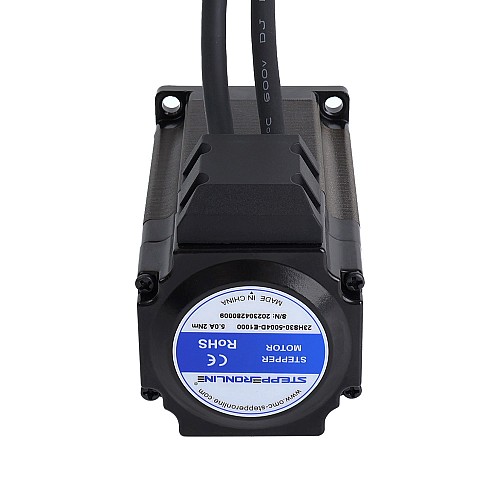

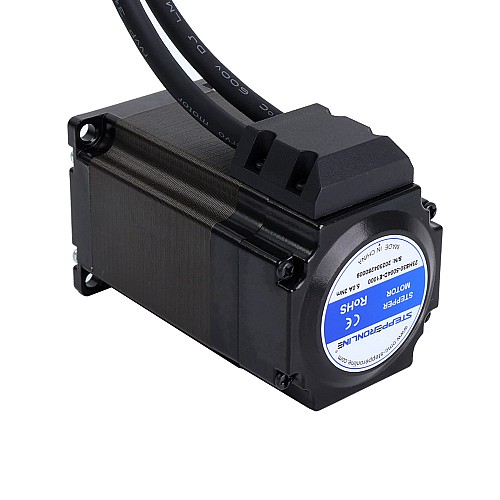

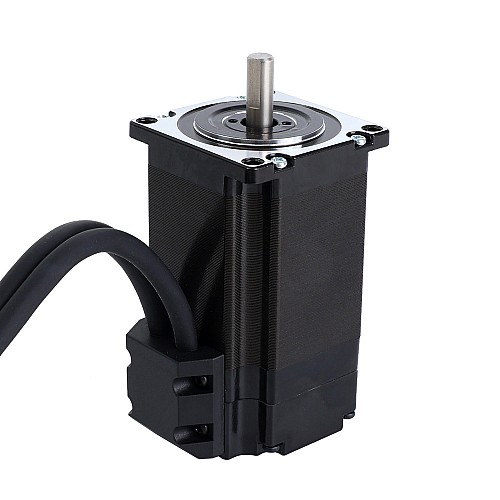

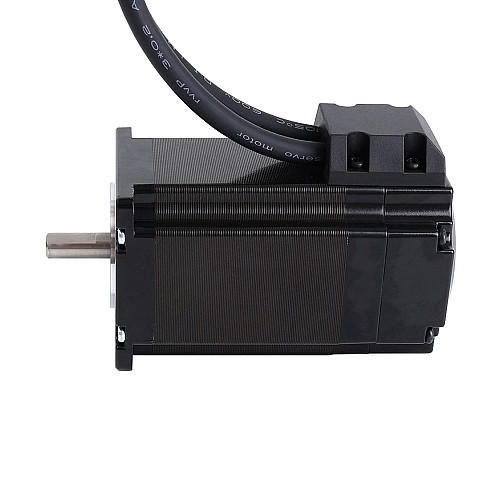

S Serie Nema 23 Closed Loop Schrittmotor 2.0Nm(283.22oz.in) Encoder 1000PPR(4000CPR)

Bestseller

S Serie Nema 23 Closed Loop Schrittmotor 2.0Nm(283.22oz.in) Encoder 1000PPR(4000CPR)

7 Bewertungen - + Bewertung

$28,63

5 + $27,45

10 + $26,36

50 + $25,36

100 + $24,43

Auf Lager: 200
Modell: 23HS30-5004D-E1000
Bruttogewicht: 1.33kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

USA

Deutschland

Australien

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Elektrische Spezifikation

Hersteller-Teilenummer: 23HS30-5004D-E1000
Anzahl der Phasen: 2
Schrittwinkel: 1.8deg
Haltemoment: 2.0Nm(283.22oz.in)
Strom/Phase: 5.0A
Widerstand/Phase: 0.42ohms±10%
Induktivität: 1.7mH ± 20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Physikalische Spezifikation

Rahmengröße: 57 x 57mm
Körper Länge: 98mm
Schaftdurchmesser: Φ8mm
Schaftlänge: 21mm
D-CUT Schaftlänge: 15mm
Leitungslänge: 300mm
Gewicht: 1.22kg

Encoderspezifikation

Ausgangsschaltungstyp: Differenzieller Typ
Encodertyp: Optisch inkrementell
Encoderauflösung: 1000PPR(4000CPR)
Ausgangssignalkanäle: 2 Kanäle
Mindestversorgungsspannung: 4,5V
Maximale Versorgungsspannung: 5V
Ausgangsstrom: 25mA
Ausgangshochspannung: 4,5V
Ausgangsniederspannung: 4,2-4,3V
Maximale Ausgangsfrequenz: 60kHz

Verbindung

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Encoder	VCC	EGND	EA+	EA-	EB+	EB-

Der Motor ist mit einem hochflexiblen Kabel ausgestattet, das 8 Millionen Mal gebogen werden kann, ohne zu versagen.

Produktart
Produktart	Schrittmotor mit geschlossenem Regelkreis
Elektrische Spezifikation
Art der Ausgangsschaltung	Differential
Ausgabesignalkanäle	2
Encoder Auflösung	1000PPR
Encodertyp	Optisch inkremental
Haltemoment(Ncm)	200
Haltemoment(oz.in)	283.22
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Induktivität(mH)	1.7
Nennstrom(A)	5.0
Phasenwiderstand(ohms)	0.42
Physikalische Spezifikation
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Körperlänge(mm)	101
Produktserie	S
Rahmengröße(mm)	Nema 23 (57 x 57)
Schaftdurchmesser(mm)	8
Schaftlänge(mm)	21

Feile	Größe
23HS30-5004D-E1000.STEP	8.79MB	Download
23HS30-5004D-E1000_Torque_Curve.pdf	191.12KB	Download
23HS30-5004D-E1000_Full_Datasheet.pdf	288.61KB	Download

Schnellsuche Schaftdurchmesser(mm): 8, Schaftlänge(mm): 21, Encoder Auflösung: 1000PPR, Ausgabesignalkanäle: 2, Haltemoment(Ncm): 200, Nennstrom(A): 5.0, Haltemoment(oz.in): 283.22, Phasenwiderstand(ohms): 0.42, Induktivität(mH): 1.7, Körperlänge(mm): 101, Rahmengröße(mm): Nema 23 (57 x 57), Produktart: Schrittmotor mit geschlossenem Regelkreis, Art der Ausgangsschaltung: Differential, Encodertyp: Optisch inkremental, Produktserie: S-Serie, IP-Bewertung: 40, Hat Drehmoment/Schub-Kurve? Drehmoment: Ja, Inventarmethode: Spezielles Inventar
