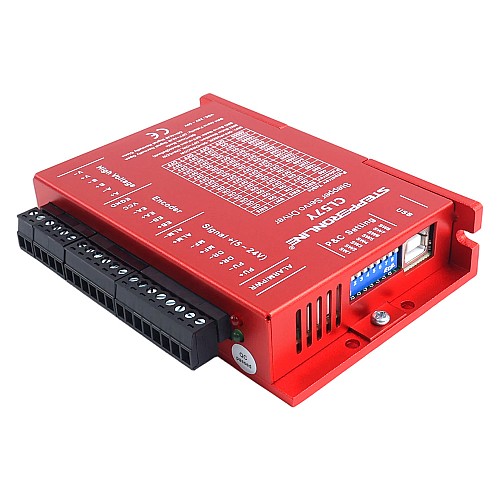

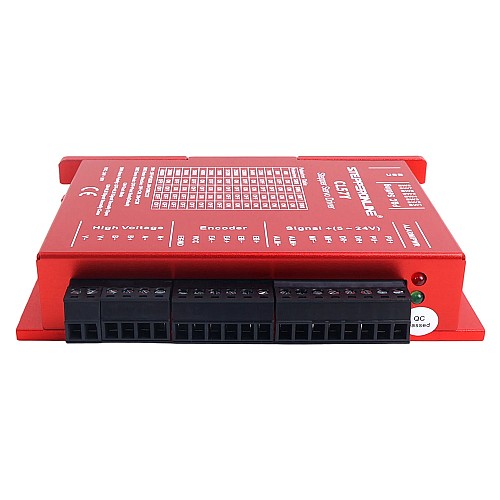

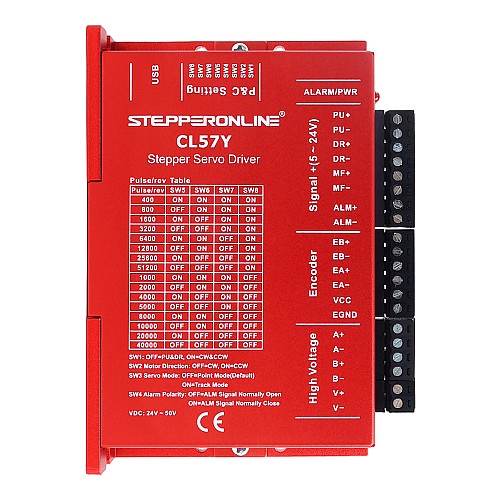

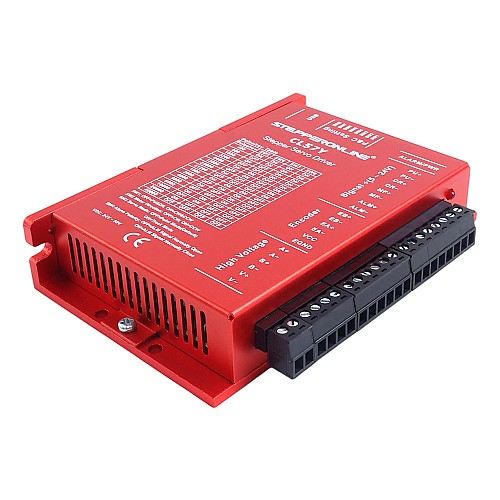

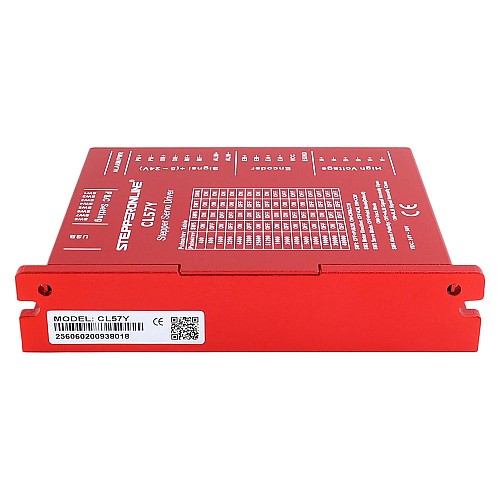

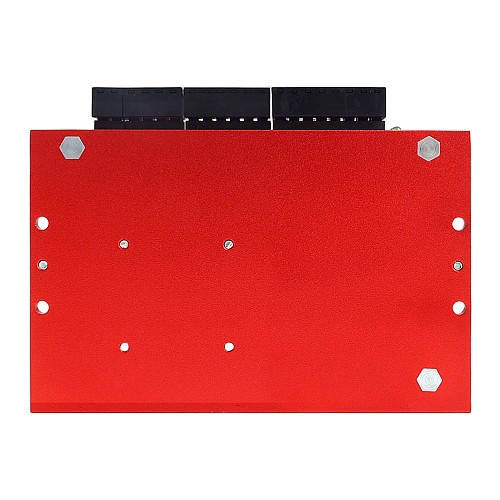

Motortreiber der Y-Serie Closed Loop Motor 0-7,0A, 24-50VDC für Nema 17, 23, 24 Motoren

Dies ist ein Schrittmotortreiber mit geschlossenem Regelkreis der Y-Serie 0–7,0A, 24–50VDC für Nema 17-, 23- und 24-Schrittmotoren.Mit einer neuen Generation von 32-Bit-DSP-Steuerungstechnologie und Vektorsteuerungstechnologie kann die maximale Drehzahl mehr als 3000U / min erreichen. Und die Hochgeschwindigkeitsdrehmomentdämpfung ist viel geringer als die des gewöhnlichen Treibers mit offenem Regelkreis, was die Hochgeschwindigkeitsleistung und die Drehmomentausnutzungsrate des Schrittmotors erheblich verbessern kann, wodurch die Verarbeitungseffizienz und Genauigkeit der Maschine verbessert werden. Lastbasierte Stromregelungstechnologie kann die Motorwärme effektiv reduzieren und die Lebensdauer des Motors verlängern. Der integrierte Alarmausgang des Fahrers ist praktisch für die Überwachung und Steuerung durch den Host-Computer. Die Positionsfehler-Alarmfunktion sorgt für einen sicheren Betrieb der Kläranlagen.

Hauptmerkmale

• Eine neue Generation von 32-Bit-DSP-Steuerungstechnologien, kostengünstig, stabil und mit hervorragendem Vibrationsverhalten
• Eingangsspannungsbereich: DC24V-50V, a total of 16 subdivisions
• Die höchste Impulsantwortfrequenz beträgt bis zu 200kHz
• Die Drehmomentdämpfung ist gering und die Drehzahl kann 3000U / min erreichen
• Eingebaut und Alarmausgang für einfache Erkennung und Steuerung
• Reguliert intelligent den Strom, reduziert Vibrationen, Geräusche und Wärme und erhöht den Wirkungsgrad um 35%
• With single and double pulse selection function, the factory default is: pulse + direction control
• Hervorragende Hochgeschwindigkeitsleistung und Steifigkeit, die perfekte Kombination von Servo- und Schrittvorteilen

Elektronische Spezifikationen

• Ausgangsspitzenstrom: 0~7A(0~5 RMS）
• Eingangsspannung: +24~50VDC(Typical 36VDC)
• Logiksignalstrom: 7~16mA(Typical 10mA)
• Impulseingangsfrequenz: 0~200kHz
• Impulsbreite: 2.5μS
• Isolationswiderstand: 500MΩ

Betriebsumgebung und andere Spezifikationen(Tj = 25℃/77℉)

• Kühlung: Natürliche Kühlung oder Zwangskühlung
• Umwelt: Staub, Ölnebel und ätzende Gase vermeiden
• Umgebungstemperatur: 0℃ － 65℃
• Feuchtigkeit: 40%RH－90%RH
• Betriebstemperatur: 0℃ － 50℃
• Vibration: 10-50Hz / 0.15mm
• Lagertemperatur: -20℃ － 65℃
• Gewicht: Approx.280g(9.9oz)
