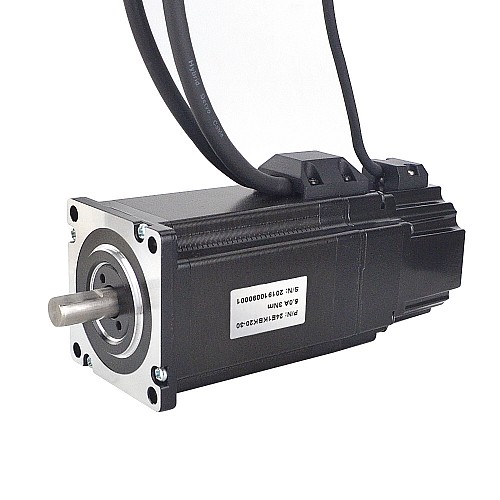

P Serie Nema 24 Closed Loop Schrittmotor 3Nm(424.92oz.in) mit Elektromagnetische Bremse

0 Bewertungen - + Bewertung

$106,25

5 + $101,00

10 + $96,25

50 + $91,92

100 + $87,97

Auf Lager: 200
Modell: 24E1KBK20-30
Bruttogewicht: 2.13kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

Deutschland

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Elektrische Spezifikation

Hersteller-Teilenummer: 24E1KBK20-30
Anzahl der Phasen: 2
Schrittwinkel: 1.8deg
Haltemoment: 3Nm(424.92oz.in)
Nennstrom/Phase: 5.0A
Phasenwiderstand: 0.45ohms
Induktivität: 1.8mH±20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Physikalische Spezifikation

Rahmengröße: 60 x 60mm
Körper Länge: 145.8mm
Schaftdurchmesser: Φ10mm
Schaftlänge: 21mm
D-Cut Schaftlänge: 15mm
Leitungslänge: 270mm
Gewicht: 1.3kg

Encoder-Spezifikation

Typ der Ausgangsschaltung: Differential type
Encodertyp: Inkrementell
Encoderauflösung: 1000PPR(4000CPR)
Ausgangssignalkanäle: 2channels
Versorgungsspannung min: 5V
Versorgungsspannung max: 5V
Ausgangsspannung: ＜4V
Niederspannung ausgeben: ＜1V

Bremse Anschlüsse

Rot--24V+
Schwarz--24V-
2.0Nm

Verbindung

PIN	1	2	3	4
Motor	A+	A-	B+	B-

PIN	2	3	1	13	11	12
Encoder	VCC	EGND	EA+	EA-	EB+	EB-

Der Motor ist mit einem hochflexiblen Kabel ausgestattet, das 8 Millionen Mal gebogen werden kann, ohne zu versagen.

Produktart
Produktart	Motor mit Encoder & Bremse & Getriebe
Elektrische Spezifikation
Art der Ausgangsschaltung	Differential
Ausgabesignalkanäle	2
Encoder Auflösung	1000PPR
Encodertyp	Optisch inkremental
Haltemoment(Ncm)	300
Induktivität(mH)	1.8
Nennstrom(A)	5
Phasenwiderstand(ohms)	0.45
Schrittmotor mit	Encoder/Bremse
Bremsspezifikation
Ansprechzeit(ms)	50
Bremsennennspannung(V)	24
Bremskraft(W)	4
Bremsmoment(Ncm)	200
Bremsstrom(A)	0.16
Bremstyp	Power-Off-Bremse
Physikalische Spezifikation
Abtriebswellentyp	D
Inventarmethode	Spezielles Inventar
Körperlänge(mm)	145.8
Rahmengröße(mm)	Nema 24 (60 x 60)
Schaftdurchmesser(mm)	10
Schaftlänge(mm)	21

Feile	Größe
24E1KBK20-30_Full_Datasheet.pdf	187.77KB	Download
24E1KBK20-30.STEP	8.7MB	Download
24E1KBK20-30_Torque_Curve.pdf	126KB	Download

Schnellsuche Abtriebswellentyp: D, Schaftdurchmesser(mm): 10, Schaftlänge(mm): 21, Encoder Auflösung: 1000PPR, Ausgabesignalkanäle: 2, Haltemoment(Ncm): 300, Nennstrom(A): 5, Phasenwiderstand(ohms): 0.45, Induktivität(mH): 1.8, Körperlänge(mm): 85, Rahmengröße(mm): Nema 24 (60 x 60), Produktart: Motor mit Encoder & Bremse & Getriebe, Art der Ausgangsschaltung: Differential, Encodertyp: Optisch inkremental, Bremskraft(W): 4, Bremsennennspannung(V): 24, Bremsmoment(Ncm): 200, Bremstyp: Power-Off-Bremse, Schrittmotor mit: Encoder/Bremse, Inventarmethode: Spezielles Inventar, Bremsstrom(A): 0.16, Ansprechzeit(ms): 50
