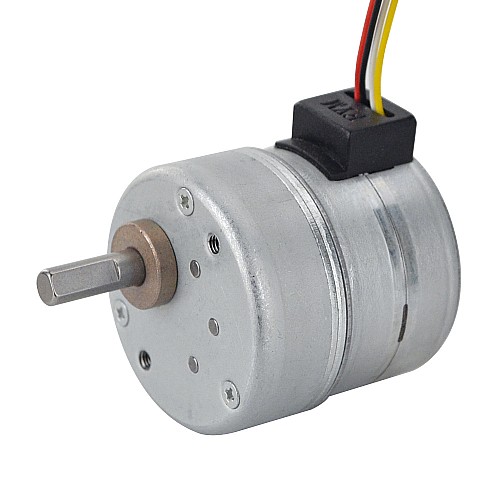

35x36.2mm PM Schrittmotore W/Getriebeübersetzung 10.8:1 Stirnradgetriebe

0 Bewertungen - + Bewertung

$11,36

5 + $10,67

10 + $10,06

50 + $9,52

100 + $9,03

Auf Lager: Vorbestellen
Modell: 35PM48L01-SG10
Bruttogewicht: 0.25kg
Zertifiziert: ISO, CE

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

(Mindestbestellmenge 50 Stück)

Was bedeutet Vorbestellung?

Ein Vorbestellungsprodukt ist ein Artikel, der derzeit nicht auf Lager ist. Mit Ihrer Bestellung beginnen wir speziell für Ihren Kauf mit der Produktion oder Beschaffung.

Elektrische Spezifikation

Hersteller-Teilenummer: 35PM48L01-SG10
Motorentyp: PM Stepper
Phase: 2
Schrittwinkel: 0.694deg
Strom/Phase: 0.24A
Haltemoment: 69.58Ncm(98.55oz.in)
Phasenwiderstand: 100±7%ohms(20℃)
Isolationsklasse: B 130°C[266°F]
Induktivität: 110mH±20%

Physikalische Spezifikation

RahmenGröße: Φ35mm
Körper Länge: 36.2mm
Getriebelänge: 15.2mm
Schaftdurchmesser: Φ5mm
Schaftlänge: 17.1mm
D-Schnittlänge: 10.1mm
Getriebetyp: Spur
Übersetzungsverhältnis: 10.8
Anzahl Leiter: 4 mit Stecker Molex5264
Leitungslänge: 140mm
Gewicht: 139g

Verbindung

A+	A-	B+	B-
Yellow	Black	White	Red

Produktart
Produktart	PM Getriebeschrittmotor
Elektrische Spezifikation
Haltemoment(mN.m)	695.8
Induktivität(mH)	110
Nennstrom(A)	0.24
Phasenwiderstand(ohms)	100
Schrittwinkel(deg.)	0.694
Physikalische Spezifikation
Anzahl der Kabel	4
Getriebetyp	Sporn
Gewicht(g)	139
Inventarmethode	Spezielles Inventar
IP-Bewertung	30
Körperlänge(mm)	36.2
Leitungslänge(mm)	140
Rahmengröße(mm)	Φ35
Schaftdurchmesser(mm)	5
Schaftlänge(mm)	17.1
Übersetzungsverhältnis(xx:1)	10.8

Feile	Größe
35PM48L01-SG10.pdf	151.8KB	Download

Schnellsuche Schaftdurchmesser(mm): 5, Schaftlänge(mm): 17.1, Anzahl der Kabel: 4, Leitungslänge (mm): 140, Gewicht(g): 139, Nennstrom(A): 0.24, Schrittwinkel(deg.): 0.694, Phasenwiderstand(ohms): 100, Induktivität(mH): 110, Körperlänge(mm): 36.2, Rahmengröße(mm): Φ35, Haltemoment (mN.m): 695.8, Produktart: PM Getriebeschrittmotor, Übersetzungsverhältnis(xx:1): 10.8, Getriebetyp: Sporn, IP-Bewertung: 30, Inventarmethode: Spezielles Inventar
