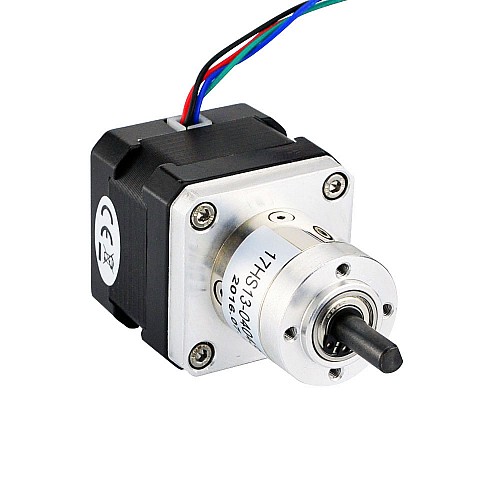

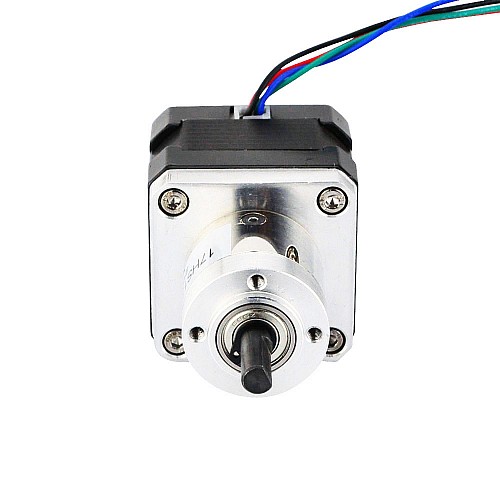

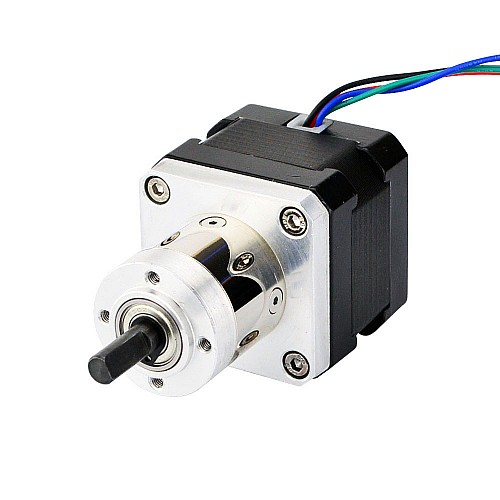

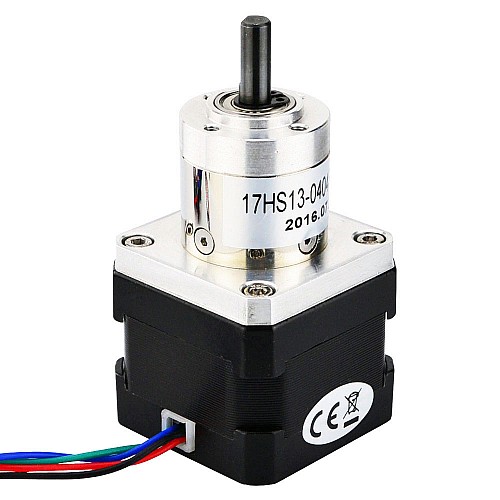

Nema 17 Stepper Bipolar L=34mm mit Übersetzung 5:1 Kleinplanetengetriebe

Nema 17 Stepper Bipolar L=33mm mit Übersetzung 5:1 Kleinplanetengetriebe

Nema 17 Stepper Bipolar L=34mm mit Übersetzung 5:1 Kleinplanetengetriebe

1 Bewertungen - + Bewertung

$31,47

5 + $29,99

10 + $28,64

50 + $27,41

100 + $26,28

Auf Lager: Vorbestellen
Modell: 17HS13-0404S-CG5
Bruttogewicht: 0.41kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

(Mindestbestellmenge 50 Stück)

Was bedeutet Vorbestellung?

Ein Vorbestellungsprodukt ist ein Artikel, der derzeit nicht auf Lager ist. Mit Ihrer Bestellung beginnen wir speziell für Ihren Kauf mit der Produktion oder Beschaffung.

Dieser kundenspezifische Nema 17 Schrittmotor mit 34mm Gehäuse und 0,4A Nennstrom hat ein Planetengetriebe mit 28mm Durchmesser und einem Übersetzungsverhältnis von 5,18:1 integriert. Er ist eine gute Lösung für Anwendungen, die wenig Platz haben, aber eine niedrige Geschwindigkeit und/oder ein hohes Drehmoment benötigen.

Elektrische Spezifikation

Hersteller-Teilenummer: 17HS13-0404S-CG5
Motor-Typ: Bipolarer Schrittmotor
Schrittwinkel: 0,35 Grad
Haltedrehmoment ohne Getriebe: 22Ncm(31.2oz.in)
Nennstrom/Phase: 0.4A
Phasenwiderstand: 30ohms
Induktivität: 27mH ± 20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Spezifikationen des Getriebes

Getriebetyp: Planetengetriebe
Übersetzungsverhältnis: 5,18:1
Wirkungsgrad: 90%
Spiel bei Leerlauf: <=1Grad
Max.zulässiges Drehmoment: 2Nm(283oz.in)
Moment Zulässiges Drehmoment: 4Nm(566oz.in)
Maximale Axialbelastung der Welle: 50N
Maximale radiale Belastung der Welle: 100N

Physikalische Spezifikationen

Rahmengröße: 42 x 42mm
Motorlänge: 34 mm
Länge des Getriebes: 29,3mm
Wellen-Durchmesser: Φ6mm
Länge der Welle: 18mm
D-Schnitt Länge: 12mm
Anzahl der Leitungen: 4
Länge der Leitung: 500mm
Gewicht: 358g

Anschluss:

A+	A-	B+	B-
Schwarz	Grün	Rot	Blau

Produktart
Produktart	Getriebeschrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Bipolar
Haltemoment ohne Getriebe(N.m)	0.22
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Induktivität(mH)	27
Phasenwiderstand(ohms)	30
Strom (A)	0.4
Physikalische Spezifikation
Abtriebswellentyp	D
Anzahl der Kabel	4
Einzelwelle/Doppelwelle	Einzelne Welle
Getriebetyp	Wirtschaft Planetarisch
Gewicht(g)	400
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Körperlänge(mm)	63.3
Leitungslänge(mm)	500
Rahmengröße(mm)	Nema 17 (42 x 42)
Schaftdurchmesser(mm)	6
Schaftlänge(mm)	18
Spiel	<=1 deg
Übersetzungsverhältnis(xx:1)	5.18

Feile	Größe
17HS13-0404S-CG5.STEP	1.82MB	Download
17HS13-0404S-CG5_Torque_Curve.pdf	181.3KB	Download
17HS13-0404S-CG5_Full_Datasheet.pdf	62.58KB	Download

Schnellsuche Abtriebswellentyp: D, Schaftdurchmesser(mm): 6, Schaftlänge(mm): 18, Anzahl der Kabel: 4, Leitungslänge (mm): 500, Gewicht(g): 400, Einzelwelle/Doppelwelle: Einzelne Welle, Bipolar/Unipolar: Bipolar, Phasenwiderstand(ohms): 30, Induktivität(mH): 27, Körperlänge(mm): 61.2, Rahmengröße(mm): Nema 17 (42 x 42), Strom (A): 0.4, Produktart: Getriebeschrittmotor, Haltemoment ohne Getriebe(N.m): 0.22, Übersetzungsverhältnis(xx:1): 5.18, Umkehrspiel bei keiner Last: <=1deg, Getriebetyp: Wirtschaft Planetarisch, IP-Bewertung: 40, Hat Drehmoment/Schub-Kurve? Drehmoment: Ja, Inventarmethode: Spezielles Inventar
