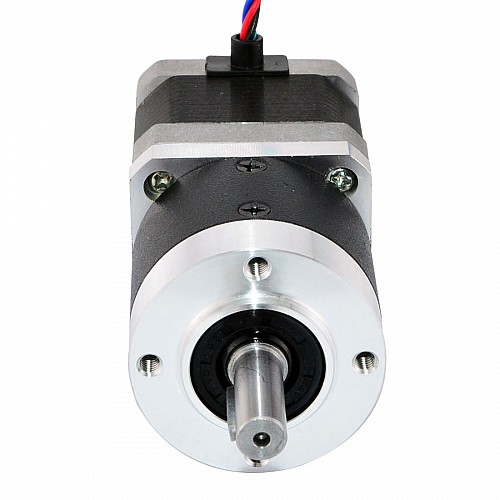

Nema 17 Schrittmotor L=39mm Übersetzungsverhältnis 3:1 Hochpräzises Planetengetriebe

0 Bewertungen - + Bewertung

$49,75

5 + $47,29

10 + $45,06

50 + $43,04

100 + $41,19

Auf Lager: Vorbestellen
Modell: 17HS15-1684S-HG3
Bruttogewicht: 0.62kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

(Mindestbestellmenge 20 Stück)

Was bedeutet Vorbestellung?

Ein Vorbestellungsprodukt ist ein Artikel, der derzeit nicht auf Lager ist. Mit Ihrer Bestellung beginnen wir speziell für Ihren Kauf mit der Produktion oder Beschaffung.

Dieser Nema 17 Schrittmotor mit 39mm Gehäuselänge und 1,68A Nennstrom ist mit einem 41mm Planetengetriebe von 3: 1 Getriebe übersetzung integriert. Es ist eine gute Lösung für Anwendungen, die mit geringem Platzbedarf, aber geringer Geschwindigkeit und / oder hohem Drehmoment benötigen.

Elektrische Spezifikation

Teilenummer: 17HS15-1684S-HG3
Motorentyp: Bipolar
Schrittwinkel: 0.6deg
Haltemoment ohne Getriebe: 39Ncm(55oz.in)
Strom/Phase: 1.68A
Widerstand/Phase: 1.6ohms
Induktivität: 3.2mH ± 20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Getriebe spezifikationen

Getriebetyp: Spur Getriebe
Getriebematerial: Legierter Stahl
Getriebe übersetzung: 3 :1
Getriebeeffizienz: 92%
Spiel bei Leerlauf: <=30arcmin
Max. Zulässiges Drehmoment: 3.5Nm(495.6oz.in)
Moment zulässiges Drehmoment: 6Nm(849.7oz.in)
Max. Radiale Last: 100N
Umgebungs temperatur: -10 - 90℃
Lärm: <=50dB
Leben serwartung: 20000h

Physikalische Spezifikationen

RahmenGröße: 42 x 42mm
Motor Länge: 39mm
Getriebe länge: 41mm
Schaftdurchmesser: Φ8mm
Schaftlänge: 23.5mm
Passfedernut länge: 14mm
Anzahl Leiter: 4
Leitungslänge: 320mm

Verbindung

A+	A-	B+	B-
Black	Grün	Rot	Blau

Die passende Halterung ist ST-M12.

Produktart
Produktart	Getriebeschrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Bipolar
Haltemoment ohne Getriebe(N.m)	0.39
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Induktivität(mH)	3.2
Phasenwiderstand(ohms)	1.6
Strom (A)	1.68
Physikalische Spezifikation
Abtriebswellentyp	Passfedernut
Anzahl der Kabel	4
Einzelwelle/Doppelwelle	Einzelne Welle
Getriebematerial	Legierter Stahl
Getriebetyp	Präzisionsplaneten
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Körperlänge(mm)	80
Leitungslänge(mm)	320
Rahmengröße(mm)	Nema 17 (42 x 42)
Schaftdurchmesser(mm)	8
Schaftlänge(mm)	23.5
Spiel	<=30 arcmin
Übersetzungsverhältnis(xx:1)	3

Feile	Größe
17HS15-1684S-HG3.STEP	2.56MB	Download
17HS15-1684S-HG3_Torque_Curve.pdf	179.58KB	Download
17HS15-1684S-HG3 Full Datasheet	129.83KB	Download
17HS15-1684S_Torque_curve.pdf	213.98KB	Download

Schnellsuche Abtriebswellentyp: Keilnut, Schaftdurchmesser(mm): 8, Schaftlänge(mm): 23.5, Anzahl der Kabel: 4, Leitungslänge (mm): 320, Einzelwelle/Doppelwelle: Einzelne Welle, Bipolar/Unipolar: Bipolar, Phasenwiderstand(ohms): 1.6, Induktivität(mH): 3.2, Körperlänge(mm): 80, Rahmengröße(mm): Nema 17 (42 x 42), Strom (A): 1.68, Produktart: Getriebeschrittmotor, Haltemoment ohne Getriebe(N.m): 0.39, Übersetzungsverhältnis(xx:1): 3, Umkehrspiel bei keiner Last: <=30arcmin, Getriebetyp: Präzisionsplaneten, IP-Bewertung: 40, Hat Drehmoment/Schub-Kurve? Drehmoment: Ja, Inventarmethode: Spezielles Inventar, Getriebematerial: Legierter Stahl
