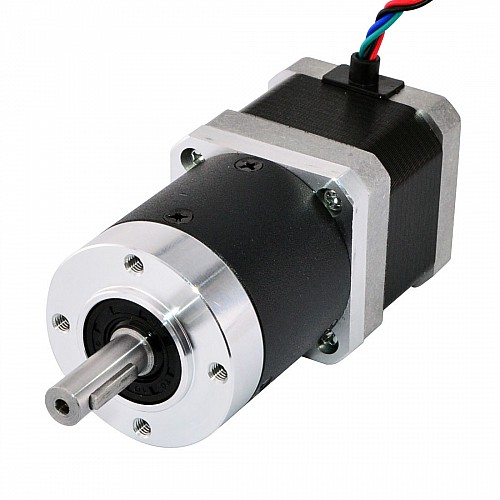

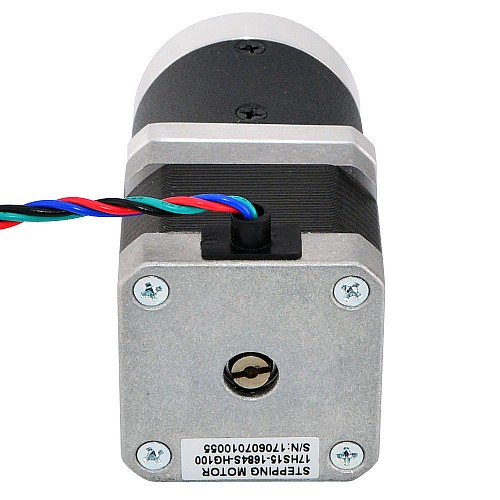

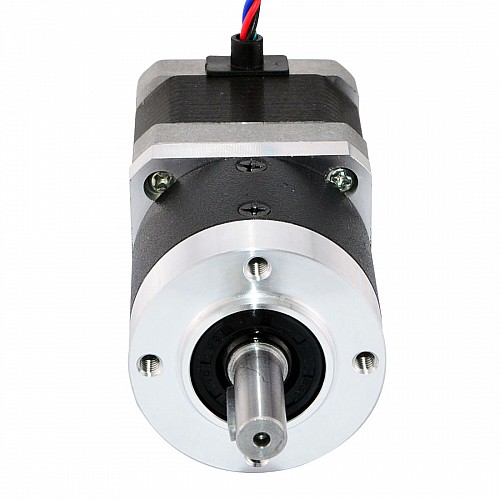

Nema 17 Schrittmotor L=39mm Übersetzungsverhältnis 100:1 Hochpräzises Planetengetriebe

Bestseller

Nema 17 Schrittmotor L=39mm Übersetzungsverhältnis 100:1 Hochpräzises Planetengetriebe

2 Bewertungen - + Bewertung

$61,75

5 + $58,70

10 + $55,95

50 + $53,43

100 + $51,13

Auf Lager: 200
Modell: 17HS15-1684S-HG100
Bruttogewicht: 0.75kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dieser Nema 17 Schrittmotor mit 39mm Gehäuselänge und 1.68A Nennstrom, integriert mit einem 48.3mm Planetengetriebe von 100: 1 Getriebe übersetzung. Es ist eine gute Lösung für Anwendungen, die mit geringem Platzbedarf, aber geringer Geschwindigkeit und / oder hohem Drehmoment benötigen..

Elektrische Spezifikation

Teilenummer: 17HS15-1684S-HG100
Motorentyp: Bipolar
Schrittwinkel: 0.018deg
Haltemoment ohne Getriebe: 39Ncm(55oz.in)
Strom/Phase: 1.68A
Widerstand/Phase: 1.6ohms
Induktivität: 3.2mH ± 20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Getriebe spezifikationen

Getriebetyp: Spur Getriebe
Getriebematerial: Legierter Stahl
Getriebe übersetzung: 100 :1
Getriebeeffizienz: 75%
Spiel bei Leerlauf: <=70arcmin
Max. Zulässiges Drehmoment: 15Nm(2124oz.in)
Moment zulässiges Drehmoment: 20Nm(2832.8oz.in)
Max. Radiale Last: 100N
Umgebungs temperatur: -10 - 90℃
Lärm: <=50dB
Leben serwartung: 20000h

Physikalische Spezifikationen

RahmenGröße: 42 x 42mm
Motor Länge: 39mm
Getriebe länge: 58mm
Schaftdurchmesser: Φ8mm
Schaftlänge: 23.5mm
Passfedernut länge: 14mm
Anzahl Leiter: 4
Leitungslänge: 320mm

Verbindung

A+	A-	B+	B-
Black	Grün	Rot	Blau

Die passende Halterung ist ST-M12.

Produktart
Produktart	Getriebeschrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Bipolar
Haltemoment ohne Getriebe(N.m)	0.39
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Induktivität(mH)	3.2
Phasenwiderstand(ohms)	1.6
Strom (A)	1.68
Physikalische Spezifikation
Abtriebswellentyp	Passfedernut
Anzahl der Kabel	4
Einzelwelle/Doppelwelle	Einzelne Welle
Getriebematerial	Legierter Stahl
Getriebetyp	Präzisionsplaneten
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Körperlänge(mm)	97
Leitungslänge(mm)	320
Rahmengröße(mm)	Nema 17 (42 x 42)
Schaftdurchmesser(mm)	8
Schaftlänge(mm)	23.5
Spiel	<=70 arcmin
Übersetzungsverhältnis(xx:1)	100

Feile	Größe
17HS15-1684S-HG100.STEP	2.61MB	Download
17HS15-1684S-HG100_Torque_Curve.pdf	153.68KB	Download
17HS15-1684S-HG100 Full Datasheet	173.62KB	Download
17HS15-1684S_Torque_curve.pdf	213.98KB	Download

Schnellsuche Abtriebswellentyp: Keilnut, Schaftdurchmesser(mm): 8, Schaftlänge(mm): 23.5, Anzahl der Kabel: 4, Leitungslänge (mm): 320, Einzelwelle/Doppelwelle: Einzelne Welle, Bipolar/Unipolar: Bipolar, Phasenwiderstand(ohms): 1.6, Induktivität(mH): 3.2, Körperlänge(mm): 97, Rahmengröße(mm): Nema 17 (42 x 42), Strom (A): 1.68, Produktart: Getriebeschrittmotor, Haltemoment ohne Getriebe(N.m): 0.39, Übersetzungsverhältnis(xx:1): 100, Umkehrspiel bei keiner Last: <=70arcmin, Getriebetyp: Präzisionsplaneten, IP-Bewertung: 40, Hat Drehmoment/Schub-Kurve? Drehmoment: Ja, Inventarmethode: Spezielles Inventar, Getriebematerial: Legierter Stahl
