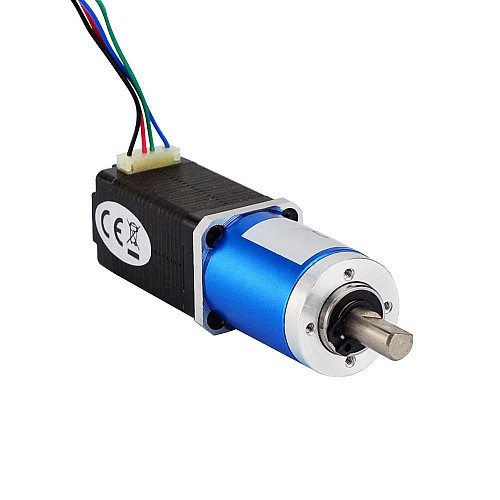

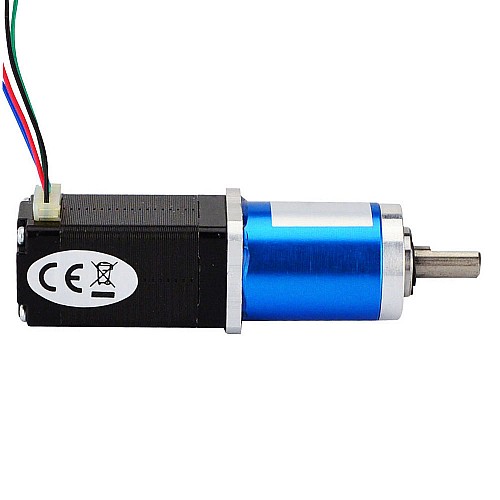

Nema 8 Schrittmotor Bipolar L=38mm mit Übersetzung 90:1 Planetengetriebe
$42,82
5 + $40,70
10 + $38,79
50 + $37,04
100 + $35,45
- Auf Lager: 10000
- Modell: 8HS15-0604S-PG90
- Bruttogewicht: 0.22kg
- Zertifikat: ISO, CE, UKCA, RoHS
Mögliche Optionen
Bei vorrätigen Artikeln erfolgt der Versand innerhalb von 24 Stunden!
Dieser Nema 8 Schrittmotor mit 38mm Gehäuse und 0,6A Nennstrom hat ein integriertes Planetengetriebe mit einem Übersetzungsverhältnis von 90,25:1. Er ist eine gute Lösung für Anwendungen mit begrenztem Platzangebot, die eine niedrige Geschwindigkeit und/oder ein hohes Drehmoment benötigen.
Elektrische Spezifikation
- Hersteller-Teilenummer: 8HS15-0604S-PG90
- Motor-Typ: Bipolarer Schrittmotor
- Schrittwinkel: 0.02deg
- Haltedrehmoment ohne Getriebe: 4Ncm(5.66oz.in)
- Nennstrom/Phase: 0.6A
- Phasenwiderstand: 11Ohm
- Induktivität: 5.5mH ± 20%(1KHz)
Spezifikationen des Getriebes
- Getriebetyp: Planetengetriebe
- Übersetzungsverhältnis: 90.25:1
- Wirkungsgrad: 70%
- Spiel bei Leerlauf: <=3Grad
- Max. zulässiges Drehmoment: 0.5Nm(127.5oz.in)
- Moment Zulässiges Drehmoment: 1Nm(283oz.in)
- Maximale Axialbelastung der Welle: 5N
- Maximale radiale Belastung der Welle: 25N
Physikalische Spezifikationen
- Rahmengröße: 20 x 20mm
- Länge des Motors: 38 mm
- Länge des Getriebes: 30,95 mm
- Wellen-Durchmesser: Φ6mm
- Länge der Welle: 15mm
- D-Schnitt Länge: 9mm
- Anzahl der Leitungen: 4
- Länge der Litze: 300mm
- Gewicht: 130g
Anschluss:
A+ |
A- |
B+ |
B- |
Schwarz |
Grün |
Rot |
Blau |
Elektrische Spezifikation | |
Haltemoment ohne Getriebe(N.m) | 0.04 |
Hat Drehmoment/Schub-Kurve? Drehmoment | Ja |
Induktivität(mH) | 5.5 |
Phasenwiderstand(ohm) | 11 |
Produktart | Getriebeschrittmotor |
Strom (A) | 0.6 |
Bipolar/Unipolar | Bipolar |
Physikalische Spezifikation | |
Inventarmethode | Spezielles Inventar |
IP-Bewertung | 40 |
Rahmengröße(mm) | Nema 08 (20 x 20) |
Getriebetyp | Wirtschaft Planetarisch |
Körperlänge(mm) | 68.95 |
Übersetzungsverhältnis(xx:1) | 90.25 |
Umkehrspiel bei keiner Last | <=3deg |
Einzelwelle/Doppelwelle | Einzelne Welle |
Abtriebswellentyp | D |
Schaftdurchmesser(mm) | 6 |
Schaftlänge(mm) | 15 |
Anzahl der Leiter | 4 |
Leitungslänge (mm) | 300 |
Gewicht(g) | 130 |
