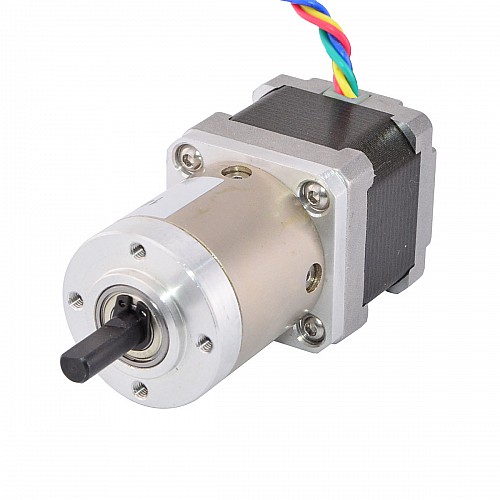

Nema 14 Schrittmotor Bipolar L=33mm mit Übersetzung 51:1 Planetengetriebe
$36,01
5 + $34,14
10 + $32,45
50 + $30,92
100 + $29,53
- Auf Lager: 10000
- Modell: 14HS13-0804S-PG51
- Bruttogewicht: 0.44kg
- Zertifikat: ISO, CE, UKCA, RoHS
Mögliche Optionen
Bei vorrätigen Artikeln erfolgt der Versand innerhalb von 24 Stunden!
Dieser Nema 14 Schrittmotor mit 33mm Gehäuse und 1,0A Nennstrom hat ein integriertes Planetengetriebe mit einem Übersetzungsverhältnis von 50,9:1. Er ist eine gute Lösung für Anwendungen mit begrenztem Platzangebot, die eine niedrige Geschwindigkeit und/oder ein hohes Drehmoment benötigen.
Elektrische Spezifikation
- Hersteller-Teilenummer: 14HS13-0804S-PG51
- Motor-Typ: Bipolarer Schrittmotor
- Schrittwinkel: 0.035deg
- Haltedrehmoment ohne Getriebe: 14Ncm(19.8oz.in)
- Nennstrom/Phase: 1.0A
- Phasenwiderstand: 3,2Ohm
- Induktivität: 4,5mH ± 20%(1KHz)
Spezifikationen des Getriebes
- Getriebetyp: Planetengetriebe
- Getriebeübersetzung: 50.9:1
- Getriebewirkungsgrad: 70%
- Spiel bei Leerlauf: <=3Grad
- Max. zulässiges Drehmoment: 3Nm(424.83oz.in)
- Moment Zulässiges Drehmoment: 5Nm(708.06oz.in)
- Maximale Axialbelastung der Welle: 50N
- Maximale radiale Belastung der Welle: 100N
Physikalische Spezifikationen
- Rahmengröße: 35 x 35 mm
- Länge des Motors: 34 mm
- Länge des Getriebes: 43,6 mm
- Wellen-Durchmesser: Φ6mm
- Länge der Welle: 18mm
- D-Schnitt Länge: 12mm
- Anzahl der Leitungen: 4
- Länge der Leitung: 500mm
- Gewicht: 360g
Anschluss:
A+ |
A- |
B+ |
B- |
Rot |
Grün |
Gelb |
Blau |
Elektrische Spezifikation | |
Haltemoment ohne Getriebe(N.m) | 0.14 |
Hat Drehmoment/Schub-Kurve? Drehmoment | Ja |
Induktivität(mH) | 4.5 |
Phasenwiderstand(ohm) | 3.2 |
Produktart | Getriebeschrittmotor |
Strom (A) | 1.0 |
Bipolar/Unipolar | Bipolar |
Physikalische Spezifikation | |
Inventarmethode | Spezielles Inventar |
IP-Bewertung | 40 |
Rahmengröße(mm) | Nema 14 (35 x 35) |
Getriebetyp | Wirtschaft Planetarisch |
Körperlänge(mm) | 77.6 |
Übersetzungsverhältnis(xx:1) | 50.9 |
Umkehrspiel bei keiner Last | <=3deg |
Einzelwelle/Doppelwelle | Einzelne Welle |
Abtriebswellentyp | D |
Schaftdurchmesser(mm) | 6 |
Schaftlänge(mm) | 18 |
Anzahl der Leiter | 4 |
Leitungslänge (mm) | 500 |
Gewicht(g) | 360 |
