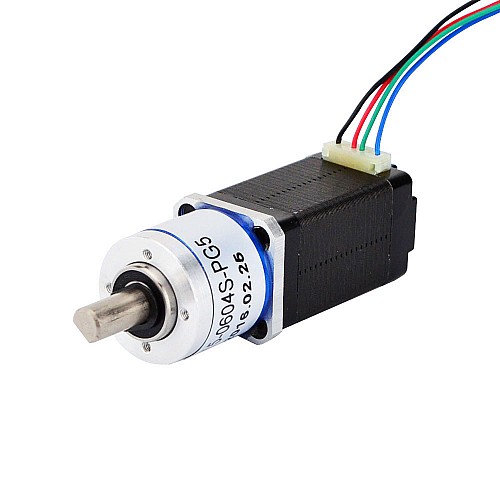

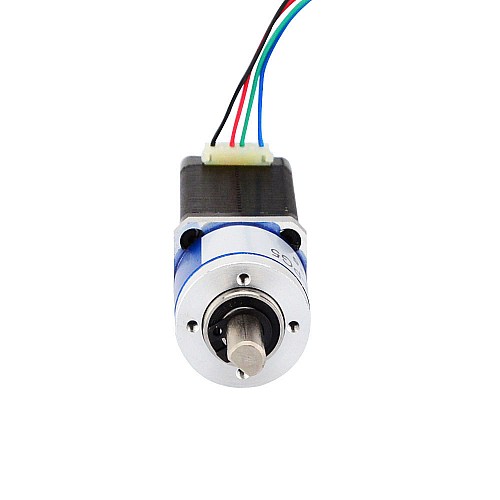

Nema 8 Schrittmotor Bipolar L=38mm mit Übersetzung 5:1 Planetengetriebe

Bestseller

Nema 8 Schrittmotor Bipolar L=38mm mit Übersetzung 5:1 Planetengetriebe

1 Bewertungen - + Bewertung

$42,82

5 + $40,70

10 + $38,79

50 + $37,04

100 + $35,45

Auf Lager: 200
Modell: 8HS15-0604S-PG5
Bruttogewicht: 0.19kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

USA

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dieser Nema 8 Schrittmotor mit 38mm Gehäuse und 0,6A Nennstrom hat ein integriertes Planetengetriebe mit einem Übersetzungsverhältnis von 4,75:1. Er ist eine gute Lösung für Anwendungen mit begrenztem Platzangebot, die eine niedrige Geschwindigkeit und/oder ein hohes Drehmoment benötigen.

Elektrische Spezifikation

Hersteller-Teilenummer: 8HS15-0604S-PG5
Motor-Typ: Bipolarer Schrittmotor
Schrittwinkel: 0,38Grad
Haltedrehmoment ohne Getriebe: 4Ncm(5.66oz.in)
Nennstrom/Phase: 0.6A
Phasenwiderstand: 10ohms
Induktivität: 5.5mH ± 20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Spezifikationen des Getriebes

Getriebetyp: Planetengetriebe
Übersetzungsverhältnis: 4.75:1
Wirkungsgrad: 90%
Spiel bei Leerlauf: <=3Grad
Max. zulässiges Drehmoment: 0.5Nm(70.8oz.in)
Moment Zulässiges Drehmoment: 1Nm(141.6oz.in)
Maximale Axialbelastung der Welle: 5N
Maximale radiale Belastung der Welle: 25N

Physikalische Spezifikationen

Rahmengröße: 20 x 20mm
Länge des Motors: 38 mm
Länge des Getriebes: 21.2mm
Wellen-Durchmesser: Φ6mm
Länge der Welle: 15mm
D-Schnitt Länge: 9mm
Anzahl der Leitungen: 4
Länge der Litze: 300mm
Gewicht: 120g

Anschluss:

A+	A-	B+	B-
Schwarz	Grün	Rot	Blau

Produktart
Produktart	Getriebeschrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Bipolar
Haltemoment ohne Getriebe(N.m)	0.04
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Induktivität(mH)	5.5
Phasenwiderstand(ohms)	10
Strom (A)	0.6
Physikalische Spezifikation
Abtriebswellentyp	D
Anzahl der Kabel	4
Einzelwelle/Doppelwelle	Einzelne Welle
Getriebetyp	Wirtschaft Planetarisch
Gewicht(g)	120
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Körperlänge(mm)	58.5
Leitungslänge(mm)	300
Rahmengröße(mm)	Nema 08 (20 x 20)
Schaftdurchmesser(mm)	6
Schaftlänge(mm)	15
Spiel	<=3 deg
Übersetzungsverhältnis(xx:1)	4.75

Feile	Größe
8HS15-0604S-PG5_Full_Datasheet.pdf	142.3KB	Download
8HS15-0604S-PG5.STEP	2MB	Download
8HS15-0604S-PG5_Torque_Curve.pdf	137.86KB	Download
8HS15-0604S_torque_curve.pdf	213.05KB	Download

Schnellsuche Abtriebswellentyp: D, Schaftdurchmesser(mm): 6, Schaftlänge(mm): 15, Anzahl der Kabel: 4, Leitungslänge (mm): 300, Gewicht(g): 120, Einzelwelle/Doppelwelle: Einzelne Welle, Bipolar/Unipolar: Bipolar, Phasenwiderstand(ohms): 10, Induktivität(mH): 5.5, Körperlänge(mm): 58.5, Rahmengröße(mm): Nema 08 (20 x 20), Strom (A): 0.6, Produktart: Getriebeschrittmotor, Haltemoment ohne Getriebe(N.m): 0.04, Übersetzungsverhältnis(xx:1): 4.75, Umkehrspiel bei keiner Last: <=3deg, Getriebetyp: Wirtschaft Planetarisch, IP-Bewertung: 40, Hat Drehmoment/Schub-Kurve? Drehmoment: Ja, Inventarmethode: Spezielles Inventar
