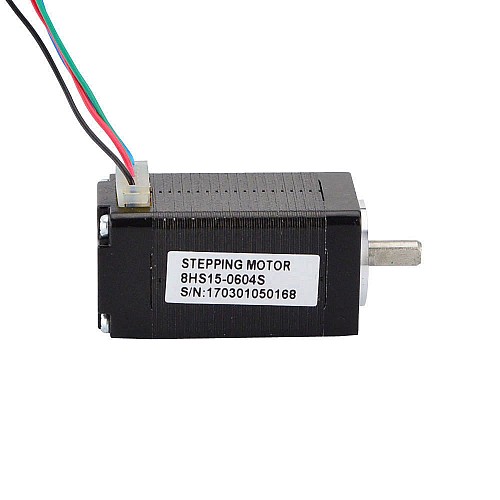

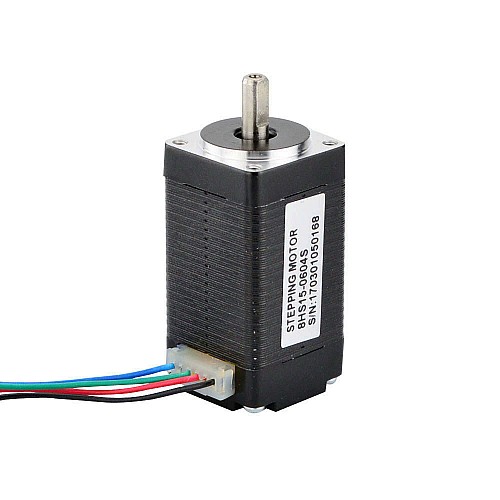

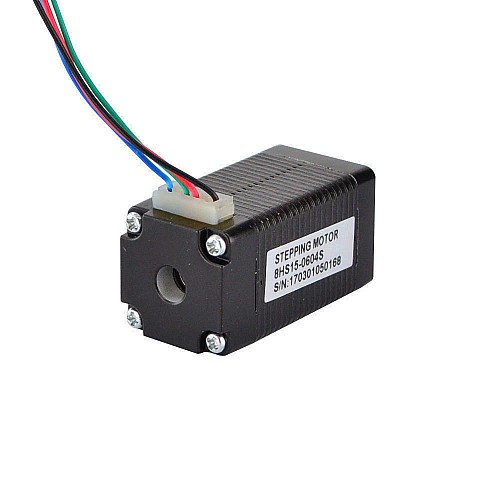

Nema 8 Bipolar 1,8deg 4Ncm(5,7oz.in) 0,6A 20x20x39,3mm 4 Drähte

Nema 8 Bipolar 1.8deg 4Ncm(5.7oz.in) 0.6A 20x20x38mm 4 Drähte

Bestseller

Nema 8 Bipolar 1,8deg 4Ncm(5,7oz.in) 0,6A 20x20x39,3mm 4 Drähte

13 Bewertungen - + Bewertung

$16,67

5 + $15,88

10 + $15,16

50 + $14,51

100 + $13,92

Auf Lager: 200
Modell: 8HS15-0604S
Bruttogewicht: 0.15kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

USA

Deutschland

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dieser nema 8 Schrittmotor mit Schrittwinkel 1,8deg und Größe 20x20x38mm. Er hat 4 Drähte, jede Phase zieht 0,6A, mit Haltemoment 4Ncm(5,7oz.in).

Elektrische Spezifikation

Hersteller-Teilenummer: 8HS15-0604S
Motor-Typ: Bipolarer Schrittmotor
Schrittwinkel: 1,8deg
Halte-Drehmoment: 4Ncm(5,7oz.in)
Nennstrom/Phase: 0,6A
Phasenwiderstand: 11Ohm
Induktivität: 5,5mH±20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Physikalische Spezifikation

Rahmengröße: 20 x 20mm
Länge des Gehäuses: 39,3mm
Wellenform: D-Schliff
Schaft-Durchmesser: Φ4mm
Schaftlänge: 10mm
D-Schnitt Länge: 7mm
Anzahl der Litzen: 4
Kabellänge: 300mm
Gewicht: 80g

Anschluss:

A+	A-	B+	B-
Schwarz	Grün	Rot	Blau

Produktart
Produktart	Hybrid-Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Bipolar
Haltemoment(Ncm)	4
Haltemoment(oz.in)	5.7
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Induktivität(mH)	5.5
Nennstrom(A)	0.6
Phasenwiderstand(ohms)	11
Schrittwinkel(deg.)	1.8
Physikalische Spezifikation
Abtriebswellentyp	D
Anzahl der Kabel	4
Einzelwelle/Doppelwelle	Einzelne Welle
Gewicht(g)	80
Inventarmethode	Spezielles Inventar
IP-Bewertung	40
Kabellänge(mm)	300
Körperlänge(mm)	39.3
Produktserie	S
Rahmengröße(mm)	Nema 08 (20 x 20)
Schaftdurchmesser(mm)	4
Schaftlänge(mm)	10

Motorwelle
Kabel
Stecker
Encoder
Bremse
Getriebe

Feile	Größe
8HS15-0604S.STEP	1.19MB	Download
8HS15-0604S_torque_curve.pdf	213.05KB	Download
8HS15-0604S_Full_Datasheet.pdf	119.11KB	Download

Schnellsuche Abtriebswellentyp: D, Schaftdurchmesser(mm): 4, Schaftlänge(mm): 10, Anzahl der Kabel: 4, Leitungslänge (mm): 300, Gewicht(g): 80, Einzelwelle/Doppelwelle: Einzelne Welle, Haltemoment(Ncm): 4, Nennstrom(A): 0.6, Haltemoment(oz.in): 5.7, Bipolar/Unipolar: Bipolar, Schrittwinkel(deg.): 1.8, Phasenwiderstand(ohms): 11, Induktivität(mH): 5.5, Körperlänge(mm): 38, Rahmengröße(mm): Nema 08 (20 x 20), Produktart: Hybrid-Schrittmotor, Produktserie: S, IP-Bewertung: 40, Hat Drehmoment/Schub-Kurve? Drehmoment: Ja, Inventarmethode: Spezielles Inventar
