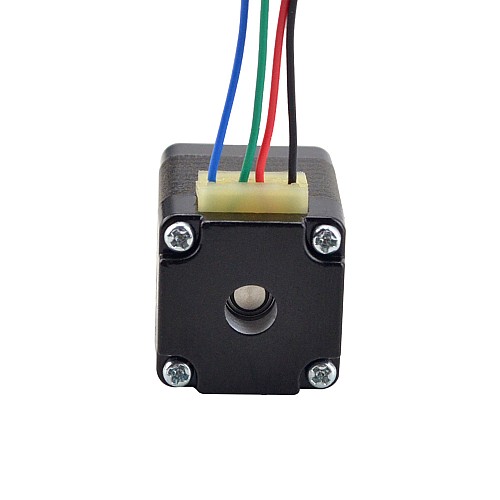

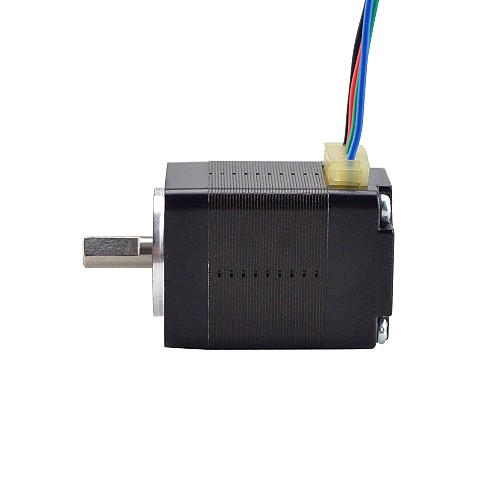

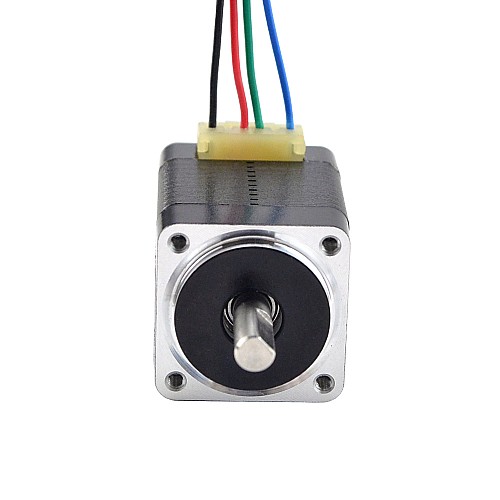

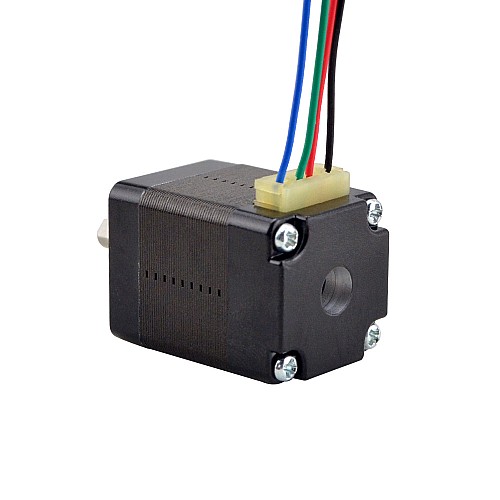

Nema 8 Bipolar 1.8Grad 1,4Ncm(1,98oz.in) 0,2A 20x20x27,3mm 4 Drähte

Nema 8 Bipolar 1.8Grad 1.4Ncm(1.98oz.in) 0.2A 20x20x28mm 4 Drähte

Bestseller

Nema 8 Bipolar 1.8Grad 1,4Ncm(1,98oz.in) 0,2A 20x20x27,3mm 4 Drähte

14 Bewertungen - + Bewertung

$15,98

5 + $15,23

10 + $14,54

50 + $13,92

100 + $13,34

Auf Lager: 200
Modell: 8HS11-0204S
Bruttogewicht: 0.10kg
Zertifiziert: ISO, CE, UKCA, RoHS

Land anklicken für Echtzeitbestand

Versendet von

China

USA

Deutschland

Menge

+ Warenkorb

Frage

+ Wunschliste + Vergleich

Versand innerhalb von 24 Stunden!

Versand innerhalb von 24 Stunden bedeutet grundsätzlich, dass Ihr Produkt innerhalb von 24 Stunden aus unserem Lager verschickt oder versandt wird, sofern genügend Lagerbestände vorhanden sind. Lesen Sie mehr.

Wählen Sie ein lokales Lager, erhalten Sie mehr Vorteile!

Kunden aus Deutschland wird empfohlen, vorrangig das deutsche Lager zu wählen, da dies eine schnellere Lieferung, einen bequemeren Kundendienst nach dem Kauf sowie die Vermeidung der Zollabfertigung ermöglicht und dadurch Zeit und Kosten spart.
Kunden aus allen Ländern können ebenfalls das Lager in China wählen.

Dieser Mini-Nema-8-Schrittmotor ist der kleinste Hybridmotor, den wir führen. Er hat einen Schrittwinkel von 1,8 Grad und eine Größe von 20x20x28mm. Er hat 4 Drähte, jede Phase zieht 0,2A, mit einem Haltedrehmoment von 1,4Ncm (1,98oz.in).

Elektrische Spezifikation

Hersteller-Teilenummer: 8HS11-0204S
Motor-Typ: Bipolarer Schrittmotor
Schritt-Winkel: 1,8deg
Haltedrehmoment: 1,4Ncm(1,98oz.in)
Nennstrom/Phase: 0,2A
Phasenwiderstand: 24ohms
Induktivität: 8mH±20%(1KHz)
Isolationsklasse: B 130°C[266°F]

Physikalische Spezifikation

Rahmengröße: 20 x 20mm
Länge des Gehäuses: 27,3mm
Wellen-Durchmesser: Φ4mm
Länge der Welle: 10mm
D-Schnitt Länge: 7mm
Anzahl der Litzen: 4
Kabellänge: 300mm
Gewicht: 60g

Anschluss:

A+	A-	B+	B-
Schwarz	Grün	Rot	Blau

Produktart
Produktart	Hybrid-Schrittmotor
Elektrische Spezifikation
Bipolar/Unipolar	Bipolar
Haltemoment(Ncm)	1.4
Haltemoment(oz.in)	1.98
Hat Drehmoment/Schub-Kurve? Drehmoment	Ja
Induktivität(mH)	8
Nennstrom(A)	0.2
Phasenwiderstand(ohms)	24
Schrittwinkel(deg.)	1.8
Physikalische Spezifikation
Abtriebswellentyp	D
Anzahl der Kabel	4
Einzelwelle/Doppelwelle	Einzelne Welle
Gewicht(g)	60
Inventarmethode	Spezielles Inventar
Kabellänge(mm)	300
Produktserie	S
Rahmengröße(mm)	Nema 08 (20 x 20)
Schaftdurchmesser(mm)	4
Schaftlänge(mm)	10

Motorwelle
Kabel
Stecker
Encoder
Bremse
Getriebe

Feile	Größe
8HS11-0204S.STEP	1.21MB	Download
8HS11-0204S_Torque_Curve.pdf	212.43KB	Download
8HS11-0204S_Full_Datasheet.pdf	164.37KB	Download

Schnellsuche Abtriebswellentyp: D, Schaftdurchmesser(mm): 4, Schaftlänge(mm): 10, Anzahl der Kabel: 4, Leitungslänge (mm): 300, Gewicht(g): 60, Einzelwelle/Doppelwelle: Einzelne Welle, Haltemoment(Ncm): 1.4, Nennstrom(A): 0.2, Haltemoment(oz.in): 1.98, Bipolar/Unipolar: Bipolar, Schrittwinkel(deg.): 1.8, Phasenwiderstand(ohms): 24, Induktivität(mH): 8, Rahmengröße(mm): Nema 08 (20 x 20), Produktart: Hybrid-Schrittmotor, Produktserie: S, Hat Drehmoment/Schub-Kurve? Drehmoment: Ja, Inventarmethode: Spezielles Inventar
