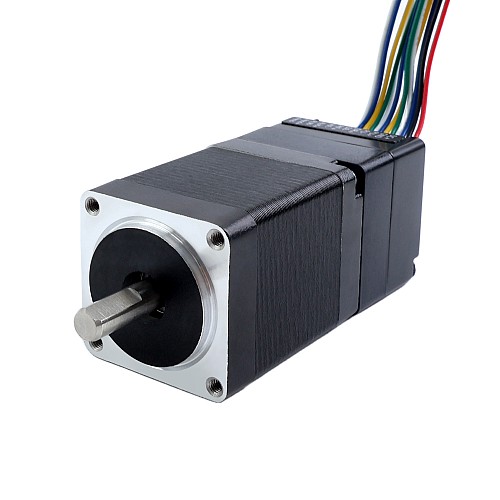

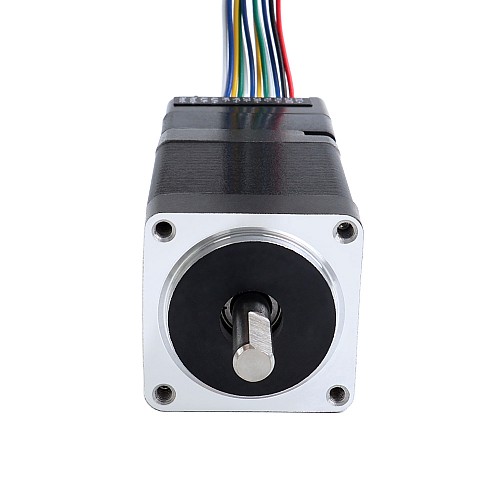

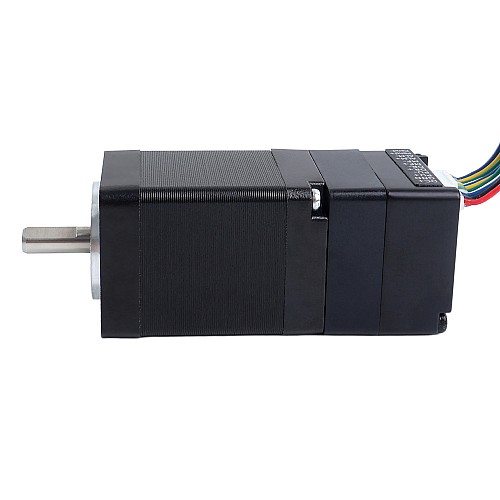

ESS-Serie 7,4Ncm(10,48 oz.in) Nema 11 Integrierter SchrittservoClosed Loop Motor 24VDC 16-Bit-Encoder

Dies ist ein integrierter Schrittmotor der ESS-Serie Nema 11 mit einem Haltemoment von 7,4Ncm(10,48oz.in), einem Spitzenstrombereich von 0,1 bis 1,2A, einer Eingangsspannung von 24VDC und einem 16-Bit-Inkrementalencoder.
Er verwendet die 32-Bit-ARM-Steuerungstechnologie und die Leistungswinkel-Steuerungstechnologie. Er erreicht eine maximale Drehzahl von über 3000RPM, wobei die Drehmomentabnahme bei hohen Drehzahlen deutlich geringer ist als bei herkömmlichen Open-Loop-Treibern, was Motorerwärmung und Vibrationen effektiv reduziert. Ausgestattet mit einem 16-Bit-Magnetencoder verbessert er die Bearbeitungseffizienz und -genauigkeit der Anlage erheblich. Die lastbasierte Stromregelungstechnologie reduziert die Motorerwärmung und verlängert die Lebensdauer des Motors. Das integrierte Alarmausgangssignal des Treibers erleichtert die Überwachung und Steuerung durch den Host-Computer, während der Positionsabweichungsalarm einen sicheren Betrieb der Bearbeitungsanlage gewährleistet.

Merkmale

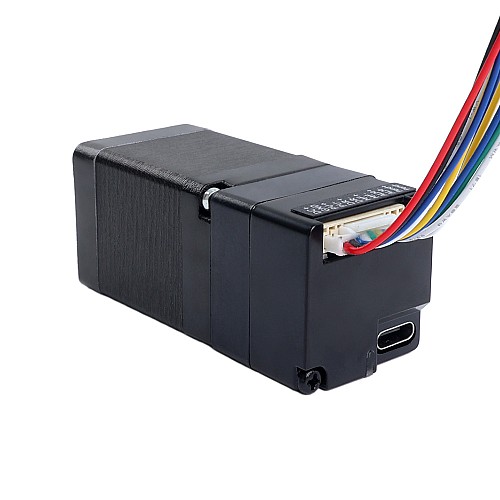

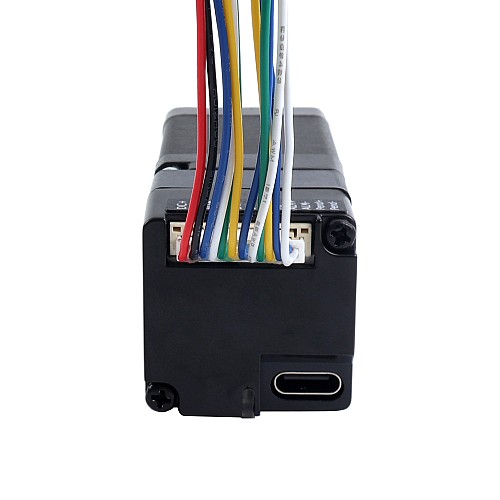

• Typ-C-Debugging-Schnittstelle
• Betriebsspannung: 24VDC
• Hervorragende Hochgeschwindigkeitsleistung und Steifigkeit
• 32-Bit-ARM-Technologie der nächsten Generation
• Integriertes Design von Treiber und Motor in einer Einheit
• Einfache Installation, geringer Platzbedarf und einfache Verdrahtung
• Geringe Drehmomentabnahme, Drehzahl bis zu 3000 RPM
• Integrierte Schutzfunktionen: Überspannung, Unterspannung, Überstrom
• Integrierter Alarmausgang für einfache Überwachung und Steuerung
• Intelligente Stromregelung reduziert Vibrationen, Geräusche und Erwärmung, Effizienzsteigerung um 35%

Elektrische Spezifikationen

• Herstellerteilenummer: ESS11-P01
• Haltemoment: 7,4 Ncm (10,48 oz.in)
• Eingangsspannung: 24 VDC
• Spitzenstrom Ausgang: 0,1 - 1,2 A
• Logikeingangsstrom: 10 mA
• Logikeingangsspannung: 5 V
• Rotorträgheitsmoment: 10 g·cm²
• Encodertyp: Inkremental
• Encoder-Ausgangstyp: Differenziell
• Encoder-Auflösung: 16 Bit
• Isolationswiderstand: > 100 MΩ
• Spannungsfestigkeit: 500 VAC für 1 Minute
• Isolationsklasse: B 130°C [266°F]

Mechanische Spezifikationen

• Flanschgröße: 28 x 28 mm
• Gehäuselänge: 62,1 mm
• Wellendurchmesser: Φ5 mm
• Länge der abgeflachten Welle: 10 mm
• Wellenlänge: 15 mm
• Gewicht: 170 g

Steckerspezifikation

• Gehäusemodell: HX12504-12Y

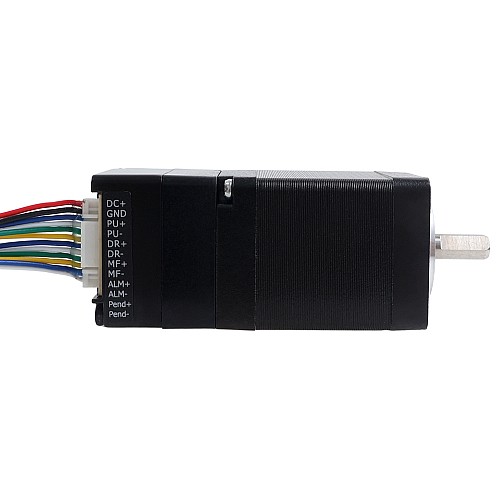

Anschluss
