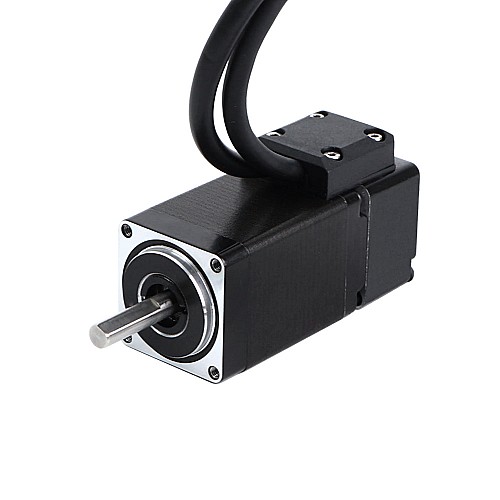

Nema 11 Closed-Loop-Schrittmotor 0,1Nm(14,16oz.in) Encoder 1000PPR(4000CPR) Aktualisiert
$51,90
5 + $49,57
10 + $47,44
50 + $45,48
100 + $43,68
- Auf Lager: 10000
- Modell: 11HS18-0674D-E1000-C1
- Bruttogewicht: 0.28kg
- Zertifikat: ISO, CE, UKCA, RoHS
Mögliche Optionen
Bei vorrätigen Artikeln erfolgt der Versand innerhalb von 24 Stunden!
Dies ist ein Nema 11-Schrittmotor mit geschlossenem Regelkreis, der mit einem optischen Inkrementalgeber mit 1000ppr(4000cpr) ausgestattet ist, einen Nennstrom von 0,67 A und ein Haltedrehmoment von 0,1Nm(14,16oz.in) hat. Er bietet im Vergleich zu Open-Loop-Schrittmotoren eine verbesserte Genauigkeit, ein höheres Drehmoment, eine geringere Motorerwärmung, einen geringeren Stromverbrauch und eine bessere Reaktion auf externe Faktoren.
Dieser Motor ist gewohnt ersetzt 11HS18-0674D-E1000. Bitte beachten Sie, dass die Körperlänge 63 mm beträgt und der Encoder einen gewissen Unterschied in der Ausgangsspannung aufweist.
Elektrische Spezifikation
- Teilenummer des Herstellers: 11HS18-0674D-E1000-C1
- Phasennummer: 2
- Schrittwinkel: 1,8 Grad
- Haltemoment: 0,1Nm(14,16oz.in)
- Nennstrom/Phase: 0,67A
- Phasenwiderstand: 6,8Ohm ± 10%
- Induktivität: 6,0mH ± 20%(1kHz)
Physische Spezifikation
- Rahmengröße: 28 x 28mm
- Körperlänge: 63mm
- Wellendurchmesser: Φ5mm
- Schaftlänge: 20mm
- Schaftlänge im D-Schnitt: 15mm
- Leitungslänge: 300 mm
- Gewicht: 0,22kg
Encoder-Spezifikation
- Ausgangsschaltungstyp: Differentialtyp
- Encoder-Typ: Optisch inkremental
- Encoder-Auflösung: 1000PPR(4000CPR)
- Ausgangssignalkanäle: 3 Kanäle
- Min. Versorgungsspannung: 4,5V
- Max. Versorgungsspannung: 5,5V
- Hochpegel-Ausgangsspannung: 2,4V-Vcc
- Low-Level-Ausgangsspannung: ≤0,4V
Verbindung
PIN |
1 |
2 |
3 |
4 |
Motor |
A+ |
A- |
B+ |
B- |
Farbe |
Grün |
Schwarz |
Rot |
Blau |
PIN |
1 |
2 |
3 |
7 |
8 |
11 |
12 |
13 |
Encoder |
EA+ |
VCC |
GND |
EZ+ |
EZ- |
EB+ |
EB- |
EA- |
Farbe |
Weiß |
Rot |
Schwarz |
Grün |
Blau |
Orange |
Grau |
Gelb |
Elektrische Spezifikation | |
Hat Drehmoment/Schub-Kurve? Drehmoment | Nein |
Induktivität(mH) | 6 |
Nennstrom(A) | 0.67 |
Phasenwiderstand(ohm) | 6.8 |
Produktart | Schrittmotor mit geschlossenem Regelkreis |
Haltemoment(Ncm) | 10 |
Haltemoment(oz.in) | 14.16 |
Art der Ausgangsschaltung | Differential |
Encodertyp | Optisch inkremental |
Encoder Auflösung | 1000PPR |
Ausgabesignalkanäle | 3 |
Bremsspezifikation | |
Bremsmoment(oz.in) | 14.16 |
Physikalische Spezifikation | |
Inventarmethode | Spezielles Inventar |
IP-Bewertung | 40 |
Rahmengröße(mm) | Nema 11 (28 x 28) |
Körperlänge(mm) | 63 |
Schaftdurchmesser(mm) | 5 |
Schaftlänge(mm) | 20 |
Feile | Größe | |
---|---|---|
11HS18-0674D-E1000-C1.pdf | 155.02KB | Download |
