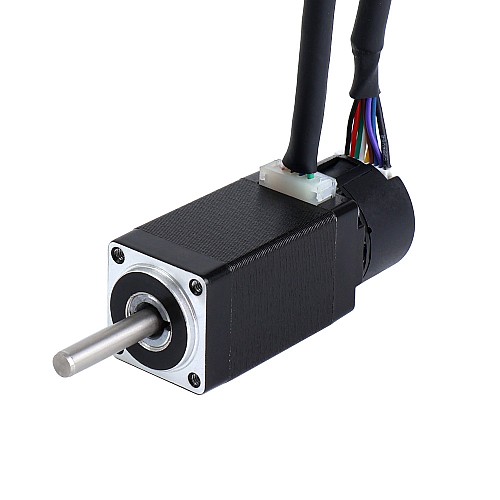

Nema 8 Closed-Loop-Schrittmotor 0,02Nm(2,83oz.in) Encoder 1000PPR(4000CPR)
$67,47
5 + $59,34
10 + $52,96
50 + $47,82
100 + $43,59
- Auf Lager: 10000
- Modell: 8HS15-0604D-E1000
- Bruttogewicht: 0.14kg
- Zertifikat: ISO, CE, UKCA, RoHS
Mögliche Optionen
Bei vorrätigen Artikeln erfolgt der Versand innerhalb von 24 Stunden!
Dies ist ein Nema 8-Schrittmotor mit geschlossenem Regelkreis, der mit einem optischen Inkrementalgeber mit 1000ppr(4000cpr) ausgestattet ist, einen Nennstrom von 0,6A und ein Haltedrehmoment von 0,02Nm(2,83oz.in) hat. Er bietet im Vergleich zu Open-Loop-Schrittmotoren eine verbesserte Genauigkeit, ein höheres Drehmoment, eine geringere Motorerwärmung, einen geringeren Stromverbrauch und eine bessere Reaktion auf externe Faktoren.
Elektrische Spezifikation
- Teilenummer des Herstellers: 8HS15-0604D-E1000
- Phasennummer: 2
- Schrittwinkel: 1,8 Grad
- Haltemoment: 0,02Nm(2,83oz.in)
- Nennstrom/Phase: 0,6A
- Phasenwiderstand: 8,3Ohm ± 10%
- Induktivität: 2,2mH ± 20%(1kHz)
Physische Spezifikation
- Rahmengröße: 20 x 20mm
- Körperlänge: 52mm
- Wellendurchmesser: Φ4mm
- Schaftlänge: 20mm
- Leitungslänge: 500 mm
- Gewicht: 0,098kg
Encoder-Spezifikation
- Ausgangsschaltungstyp: Differentialtyp
- Encoder-Typ: Optisch inkremental
- Encoder-Auflösung: 1000PPR(4000CPR)
- Ausgangssignalkanäle: 3 Kanäle
- Min. Versorgungsspannung: 4,5V
- Max. Versorgungsspannung: 5,5V
- Hochpegel-Ausgangsspannung: 2,4V - Vcc
- Low-Level-Ausgangsspannung: ≤ 0,4V
Verbindung
PIN |
1 |
2 |
3 |
4 |
Motor |
A+ |
A- |
B+ |
B- |
Farbe |
Grün |
Schwarz |
Rot |
Blau |
Encoder |
EA+ |
VCC |
GND |
EZ+ |
EB+ |
EB- |
EZ- |
EA- |
Farbe |
Grün |
Rot |
Schwarz |
Gelb |
Lila |
Weiß |
Blau |
Braun |
Elektrische Spezifikation | |
Hat Drehmoment/Schub-Kurve? Drehmoment | Nein |
Induktivität(mH) | 2.2 |
Nennstrom(A) | 0.6 |
Phasenwiderstand(ohm) | 8.3 |
Produktart | Schrittmotor mit geschlossenem Regelkreis |
Haltemoment(Ncm) | 2 |
Haltemoment(oz.in) | 2.83 |
Art der Ausgangsschaltung | Differential |
Encodertyp | Optisch inkremental |
Encoder Auflösung | 1000PPR |
Ausgabesignalkanäle | 3 |
Physikalische Spezifikation | |
Inventarmethode | Spezielles Inventar |
IP-Bewertung | 40 |
Rahmengröße(mm) | Nema 08 (20 x 20) |
Schaftdurchmesser(mm) | 4 |
Schaftlänge(mm) | 20 |
Gewicht(g) | 98 |
Feile | Größe | |
---|---|---|
8HS15-0604D-E1000_Full_Datasheet.pdf | 148.44KB | Download |
