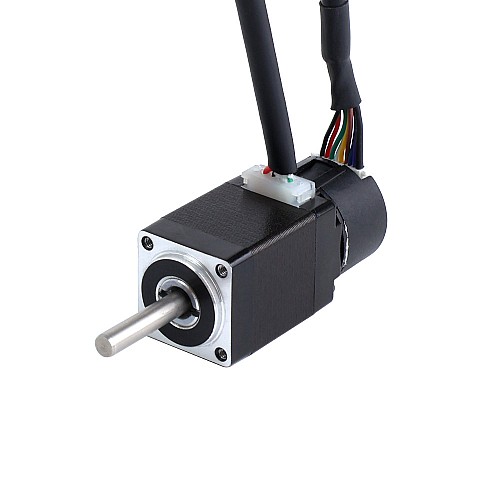

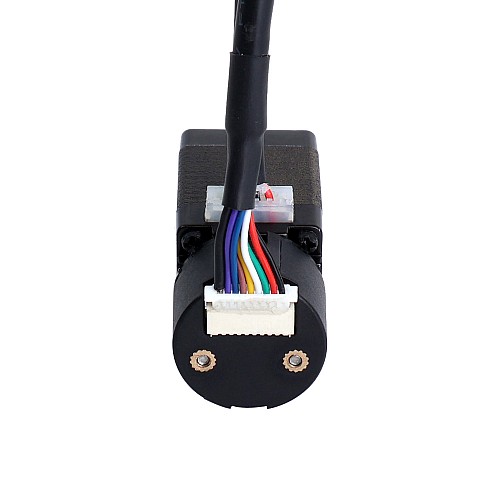

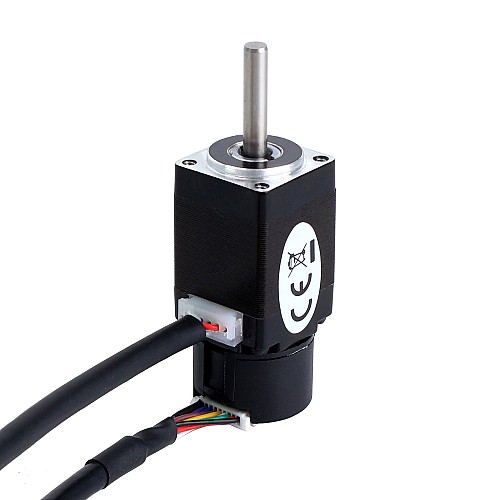

Nema 8 Closed-Loop-Schrittmotor 0,015Nm(2,12oz.in) Encoder 1000PPR(4000CPR)
$63,38
5 + $55,75
10 + $49,75
50 + $44,92
100 + $40,95
- Auf Lager: 10000
- Modell: 8HS12-0604D-E1000
- Bruttogewicht: 0.12kg
- Zertifikat: ISO, CE, UKCA, RoHS
Mögliche Optionen
Bei vorrätigen Artikeln erfolgt der Versand innerhalb von 24 Stunden!
Dies ist ein Nema 8-Schrittmotor mit geschlossenem Regelkreis, der mit einem optischen Inkrementalgeber mit 1000ppr(4000cpr) ausgestattet ist, einen Nennstrom von 0,6 A und ein Haltedrehmoment von 0,015Nm(2,12oz.in) hat. Er bietet im Vergleich zu Open-Loop-Schrittmotoren eine verbesserte Genauigkeit, ein höheres Drehmoment, eine geringere Motorerwärmung, einen geringeren Stromverbrauch und eine bessere Reaktion auf externe Faktoren.
Elektrische Spezifikation
- Hersteller-Teilenummer: 8HS12-0604D-E1000
- Nummer der Phase: 2
- Schrittwinkel: 1,8 Grad
- Haltemoment: 0,015Nm(2,12 Unzen Zoll)
- Nennstrom/Phase: 0,6A
- Phasenwiderstand: 6,2Ohm ± 10%
- Induktivität: 1,6mH± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 20 x 20mm
- Körper Länge: 44mm
- Wellendurchmesser: Φ4mm
- Schaftlänge: 20mm
- Leitungslänge: 500mm
- Gewicht: 0,08kg
Encoder-Spezifikation
- Ausgangsschaltungstyp: Differentialtyp
- Encodertyp: Optisch inkremental
- Encoder-Auflösung: 1000PPR(4000CPR)
- Ausgangssignalkanäle: 3 Kanäle
- Min. Versorgungsspannung: 4,5V
- Max. Versorgungsspannung: 5,5V
- Hochpegel-Ausgangsspannung: 2,4 V - Vcc
- Niedrige Ausgangsspannung: ≤ 0.4V
Verbindung
Pin |
1 |
2 |
3 |
4 |
Motor |
A+ |
A- |
B+ |
B- |
Farbe |
Grün |
Schwarz |
Rot |
Blau |
Encoder |
EA+ |
VCC |
GND |
EZ+ |
EZ- |
EB+ |
EB- |
EA- |
Farbe |
Grün |
Rot |
Blau |
Gelb |
Lila |
Weiss |
Blau |
Braun |
Elektrische Spezifikation | |
Hat Drehmoment/Schub-Kurve? Drehmoment | Nein |
Induktivität(mH) | 1.6 |
Nennstrom(A) | 0.6 |
Phasenwiderstand(ohm) | 6.2 |
Produktart | Schrittmotor mit geschlossenem Regelkreis |
Haltemoment(Ncm) | 1.5 |
Haltemoment(oz.in) | 2.12 |
Art der Ausgangsschaltung | Differential |
Encodertyp | Optisch inkremental |
Encoder Auflösung | 1000PPR |
Ausgabesignalkanäle | 3 |
Physikalische Spezifikation | |
Inventarmethode | Spezielles Inventar |
IP-Bewertung | 40 |
Rahmengröße(mm) | Nema 08 (20 x 20) |
Körperlänge(mm) | 44 |
Schaftdurchmesser(mm) | 4 |
Schaftlänge(mm) | 20 |
Gewicht(g) | 80 |
Feile | Größe | |
---|---|---|
8HS12-0604D-E1000_Full_Datasheet.pdf | 163.41KB | Download |
