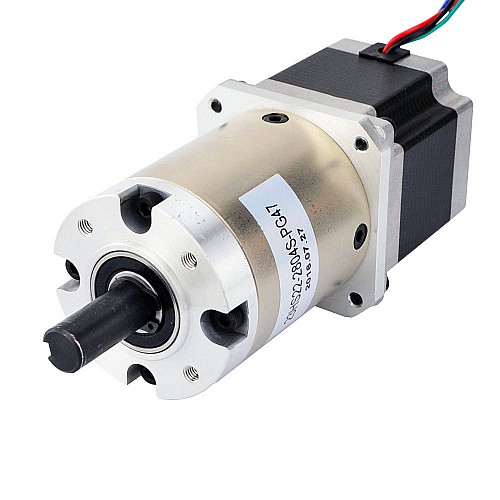

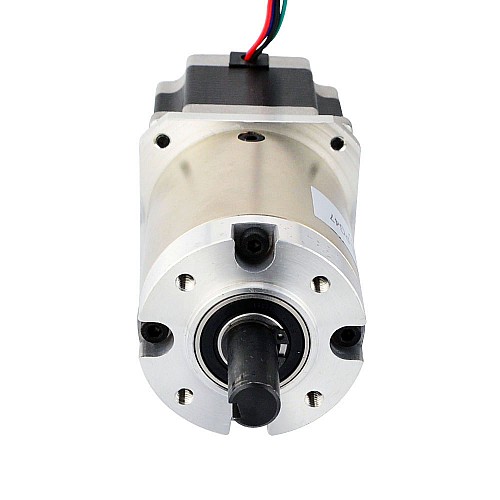

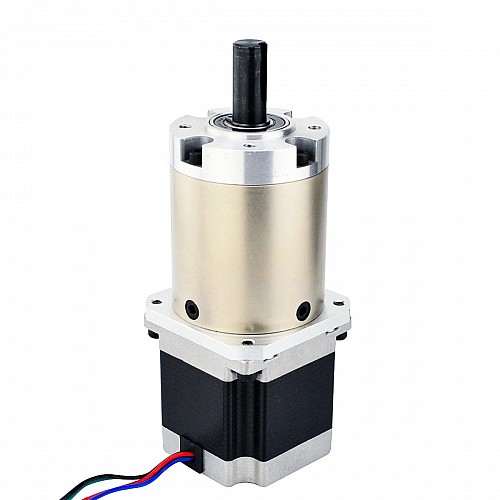

Nema 23 Motore Passo Passo Bipolare L=56mm w/ Rapporto di riduzione 47:1 Riduttore Epicicloidale
Nema 23 Motore Passo Passo Bipolare L=56mm w/ Rapporto di riduzione 47:1 Riduttore Epicicloidale
$54,77
5 + $53,40
10 + $52,03
50 + $50,66
100 + $49,29
- Modello: 23HS22-2804S-PG47
- Stato delle scorte: 100
Opzioni disponibili
Questo motore passo-passo Nema 23 con corpo da 56mm e corrente nominale 2,8A, integrava un riduttore epicicloidale di 46.656: 1 Rapporto di riduzione. È una buona soluzione per le applicazioni che hanno uno spazio limitato ma richiedono bassa Velocità e / o coppia elevata.
Specifica Elettrica
- Codice Articolo del Costruttore: 23HS22-2804S-PG47
- Tipo di motore: Bipolare
- Angolo di passo: 0.039 deg
- Tenuta della coppia senza cambio: 1.25Nm(177.01oz.in)
- Corrente/fase nominale: 2.8A
- Resistenza di fase: 0.9ohms
- Tensione nominale: 2.6V
- Induttanza: 2.5mH ± 20%(1KHz)
Specifiche del Riduttore
- Tipo di Riduttore: Planetario
- Rapporto di riduzione: 46.656: 1
- Efficienza: 73%
- Backlash at No-load: <=1.5 deg
- Momento ammissibile di coppia: 40Nm(5664oz.in)
- Momento ammissibile di coppia: 60Nm(8497oz.in)
- Carico assiale massimo dell'albero: 100N
- Carico radiale massimo dell'albero: 200N
Specifica Fisica
- Dimensione telaio: 60 x 60mm
- Altezza del motore: 56mm
- Lunghezza del cambio: 72mm
- Diametro dell'asse: Φ12mm
- Lunghezza asta: 30mm
- Key-way Larghezza: 20mm
- Key-way Larghezza: 4mm
- Numero di cavi: 4
- Lunghezza del cavo: 500mm
- Peso: 1.7kg
Connessione
A+ |
A- |
B+ |
B- |
Black |
Green |
Red |
Blue |
Risorse
- Scheda tecnica completa: 23HS22-2804S-PG47.pdf
- Torque Curve: 23HS22-2804S-PG47_Torque_Curve.pdf
| Specifica Elettrica | |
| Corrente (A) | 2.8 |
| Induttanza(mH) | 2.5 |
| Resistenza di fase(ohm) | 0.9 |
| Tenuta della coppia senza cambio(N.m) | 1.25 |
| Bipolare/Unipolare | Bipolare |
| Specifica Fisica | |
| Classificazione IP | 40 |
| Dimensione della cornice(mm) | Nema 23 (57 x 57) |
| Altezza del motore(mm) | 128 |
| Tipo di Riduttore | Economia planetaria |
| Rapporto di riduzione | 46.656 |
| Backlash at No-load | <=1.5 deg |
| Albero singolo/Albero doppio | Albero singolo |
| Tipo di albero di uscita | Chiavetta albero |
| Diametro dell'asse(mm) | 12 |
| Lunghezza asta(mm) | 30 |
| Numero di cavi | 4 |
| Lunghezza del cavo(mm) | 500 |
| Peso(g) | 1700 |
