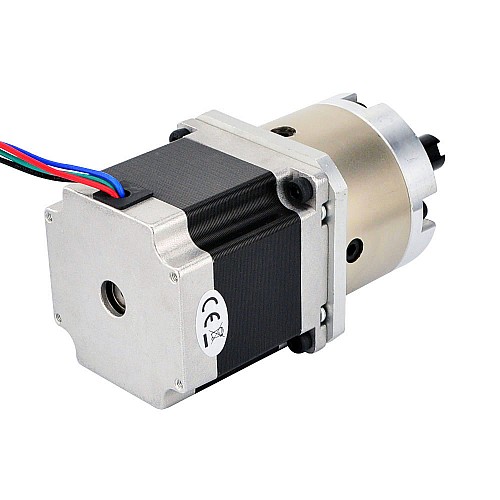

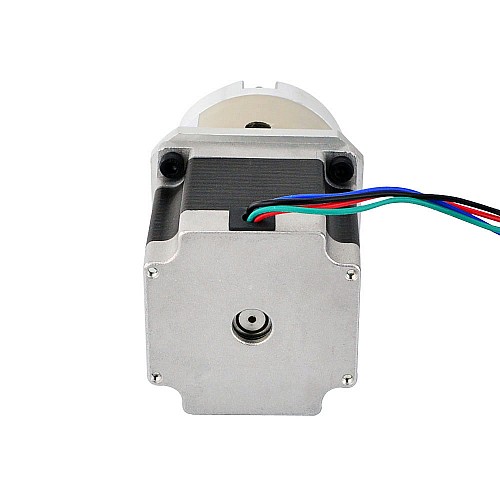

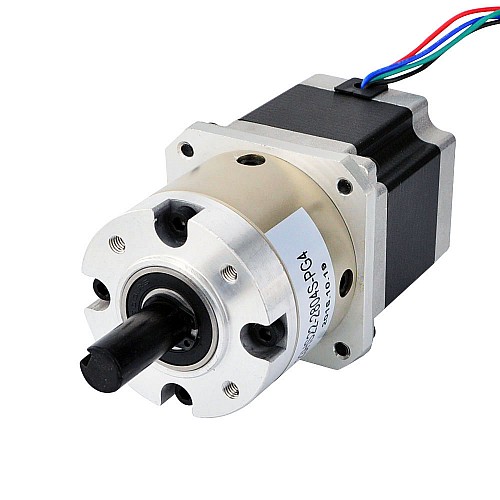

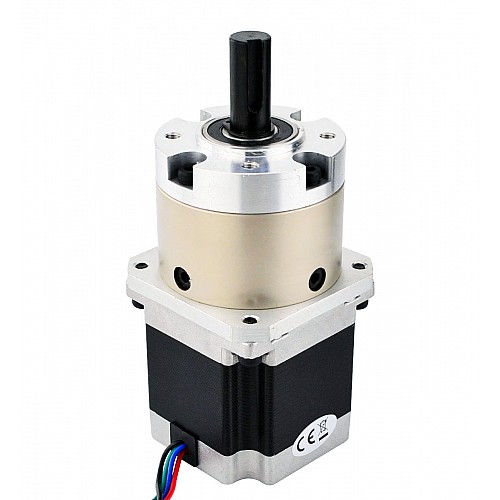

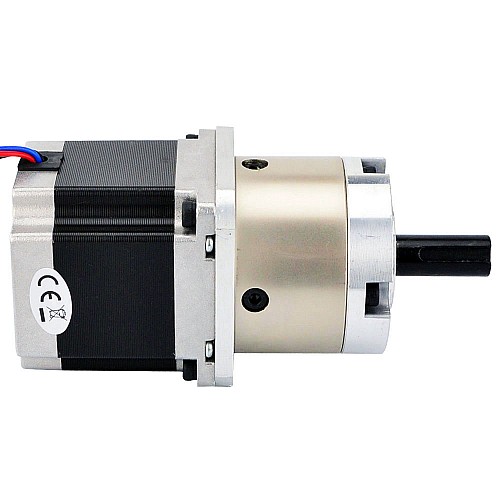

Motore Nema 23 bipolare L=56mm con riduttore epicicloidale con rapporto di trasmissione 4:1

I più venduti

Motore Nema 23 bipolare L=56mm con riduttore epicicloidale con rapporto di trasmissione 4:1

1 recensioni - Scrivi una recensione

$54,79

5 + $52,21

10 + $49,87

50 + $47,72

100 + $45,75

En stock: 200
Modello: 23HS22-2804S-PG4
Peso lordo: 1.40kg
Certificato: ISO, CE, UKCA, RoHS

Clicca paese per stock in tempo reale

Spedito da

Cina

USA

Germania

Qtà

Acquista

Domanda

Aggiungi alla lista dei desideri Confronta

Spedizione entro 24 ore!

Spedizione entro 24 ore significa sostanzialmente che il tuo prodotto verrà spedito o spedito dal nostro magazzino entro 24 ore se dispone di scorte sufficienti. Per saperne di più.

Scegli un magazzino locale, ottieni più vantaggi!

Ai clienti italiani si consiglia di dare priorità al magazzino locale in Germania, in quanto ciò garantisce una consegna più rapida, un servizio post-vendita più conveniente ed evita le procedure doganali, consentendo di risparmiare tempo e denaro.
I clienti di tutti i paesi sono inoltre invitati a scegliere il magazzino in Cina.

Questo motore passo-passo Nema 23 con corpo da 56mm, angolo di passo di 0,42 gradi e corrente nominale 2,8A, integrava un riduttore epicicloidale di 4,25: 1 Rapporto di riduzione. È una buona soluzione per le applicazioni che hanno uno spazio limitato ma richiedono bassa Velocità e / o coppia elevata.

Specifica Elettrica

Codice Articolo del Costruttore: 23HS22-2804S-PG4
Tipo di motore: Bipolare
Angolo di passo: 0.42deg
Tenuta della coppia senza cambio: 1.25Nm(177.01oz.in)
Corrente/fase nominale: 2.8A
Resistenza di fase: 0.9ohms
Induttanza: 2.5mH ± 20%(1KHz)
Classe di isolamento: B 130°C[266°F]

Specifiche del Riduttore

Tipo di Riduttore: Planetario
Rapporto di riduzione: 4.25:1
Efficienza: 90%
Gioco a vuoto: <=3deg
Coppia massima ammissibile: 30Nm(4248.36oz.in)
Momento ammissibile di coppia: 50Nm(7080.6oz.in)
Carico assiale massimo dell'albero: 100N
Carico radiale massimo dell'albero: 200N

Specifica Fisica

Dimensione telaio: 57 x 57mm
Altezza del motore: 56mm
Lunghezza del cambio: 48mm
Diametro dell'asse: Φ12mm
Lunghezza asta: 30mm
Cava della chiavetta Larghezza: 20mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Peso: 1.3kg

Connessione

A+	A-	B+	B-
Black	Green	Red	Blue

Tipologia di prodotto
Tipologia di prodotto	Riduttore motore passo-passo
Specifica Elettrica
Bipolare/Unipolare	Bipolare
Corrente (A)	2.8
Ha una curva di coppia/spinta?	Sì
Induttanza(mH)	2.5
Resistenza di fase(ohms)	0.9
Tenuta della coppia senza cambio(N.m)	1.25
Specifica Fisica
Albero singolo/Albero doppio	Albero singolo
Altezza del motore(mm)	96.5
Classificazione IP	40
Diametro dell'asse(mm)	12
Dimensione della cornice(mm)	Nema 23 (57 x 57)
Gioco	<=3 deg
Lunghezza asta(mm)	30
Lunghezza del cavo(mm)	500
Metodo di inventario	Inventario dedicato
Numero di cavi	4
Peso(g)	1300
Rapporto di riduzione(xx:1)	4.25
Tipo di albero di uscita	Cava della chiavetta
Tipo di Riduttore	Economia planetaria

File	Dimensione
23HS22-2804S-PG4_Torque_Curve.pdf	180.66KB	Download
23HS22-2804S-PG4.STEP	1.89MB	Download
23HS22-2804S_Torque_Curve.pdf	180.73KB	Download
23HS22-2804S-PG4_Full_Datasheet.pdf	95.64KB	Download
