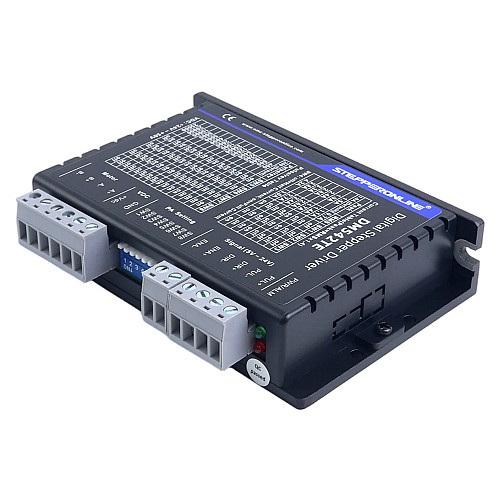

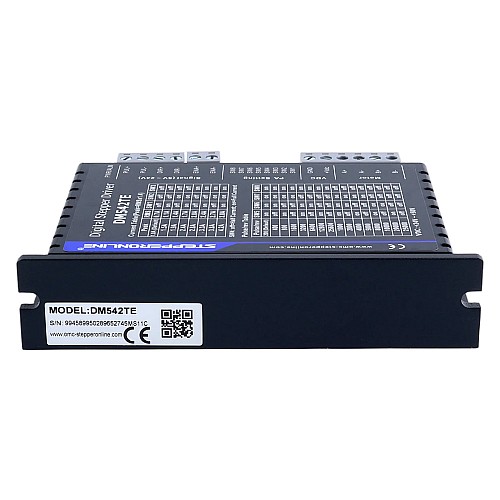

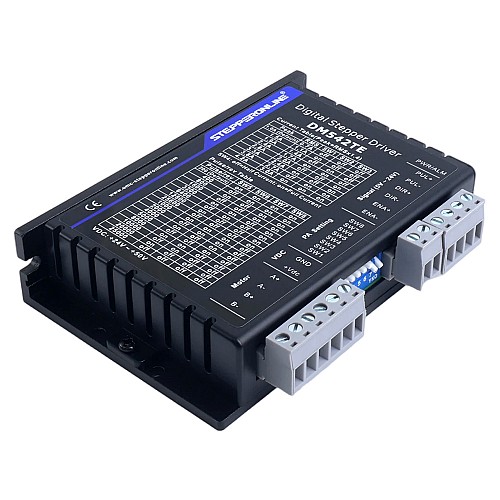

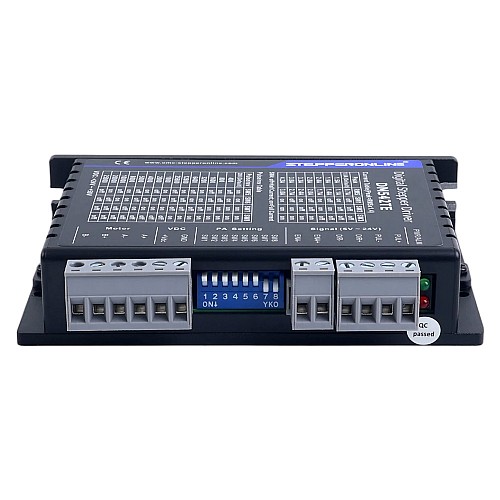

Driver passo-passo digitale serie TE 1,0-4,2A 24-50VDC per motori Nema 17, 23

I driver per motori passo-passo serie TE sono versioni aggiornate basate sulla serie T, che offrono un eccezionale rapporto qualità-prezzo. PurmAntenendo funzionalità e prestazioni quasi identiche alla serie T, abbiamo ridotto significativamente la soglia di ingresso del prodotto attraverso l'ottimizzazione dei costi, rendendo i driver per motori passo-passo di alta qualità più accessibili.

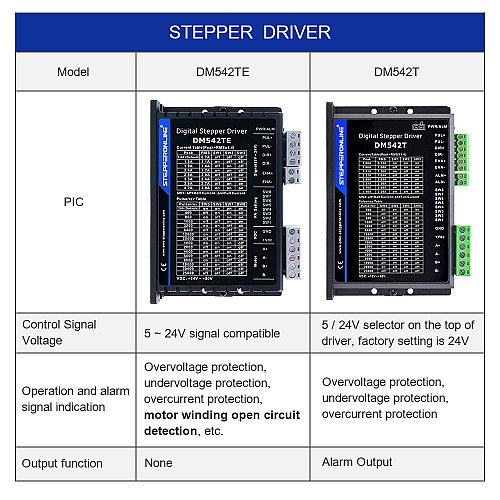

Questo è un driver passo-passo digitale di serie TE con corrente di picco in uscita di 1,0~4,2A e tensione di ingresso di 24~50VCC. È progettato per motori passo-passo Nema 17, 23 con un prezzo più competitivo rispetto al DM542T.
Funzionalmente, il TE ha una "Rilevazione del circuito aperto degli avvolgimenti del motore" esclusiva. Questo monitoraggio in tempo reale avverte dei rischi di circuito aperto, riducendo i danni alle apparecchiature e i tempi di inattività, aumentando l'affidabilità. Ingressi isolati otticamente con 5V-24V consentono una facile integrazione con più sistemi di controllo e semplificano l'installazione. Si noti che i driver della serie TE supportano solo l'ingresso a impulso singolo.

Caratteristiche principali

• Rilevazione del circuito aperto degli avvolgimenti del motore
• Ingressi isolati otticamente con 5V-24V
• Supporta solo l'impulso singolo
• Supporta la modalità PUL/DIR
• Riduzione automatica della corrente a riposo
• Protezioni da sovratensione e sovracorrente
• Avviamento graduale senza "strappi" all'accensione
• L'Anti-Risonanza fornisce una coppia ottimale ed elimina l'instabilità a medio regime
• Frequenza di ingresso degli impulsi fino a 200kHz, ingresso compatibile TTL e isolato otticamente
• Adatto per motori 2-fase e 4-fase, funziona bene come driver Nema 17, driver Nema 23
• 8 correnti di picco selezionabili: 1,00A, 1,50A, 1,90A, 2,40A, 2,80A, 3,30A, 3,80A, 4,20A
• Auto-identificazione del motore e auto-configurazione dei parametri all'accensione, offre risposte ottimali con diversi motori
• Il Microstepping multiplo consente a un ingresso passo a bassa risoluzione di produrre un'uscita microstep più alta, offrendo così un movimento del motore più fluido
• 16 risoluzioni microstep selezionabili: 200, 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000

Specifiche elettriche

• Corrente di picco in uscita: 1,0~4,2A(0,7~3,0 RMS)
• Tensione di ingresso: +24~50VCC
• Tensione di ingresso logica: 5~24VCC
• Corrente di ingresso logica: 7~20mA
• Frequenza di ingresso impulsi: 0~200kHz
• Larghezza impulso: 2,5µs
• Resistenza di isolamento: 500MΩ

Ambiente operativo e altre specifiche (Tj = 25℃/77℉)

• Raffreddamento: Raffreddamento naturale o forzato
• Ambiente: Evitare polvere, nebbia d'olio e gas corrosivi
• Umidità: 40% UR – 90% UR
• Temperatura di esercizio: 0℃ – 40℃
• Vibrazione: 10-55Hz / 0,15mm
• Temperatura di conservazione: -20℃ – 65℃

Tensioni di guida consigliate per i motori passo -passo
