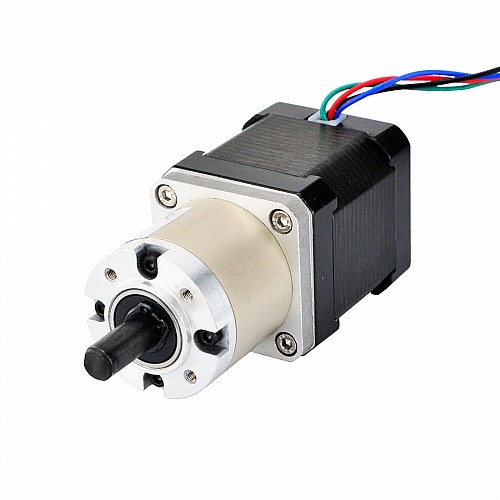

Nema 17 Motore passo-passo bipolare L=48mm con rapporto di trasmissione 14:1 Riduttore epicicloidale

I più venduti

Nema 17 Motore passo-passo bipolare L=48mm con rapporto di trasmissione 14:1 Riduttore epicicloidale

2 recensioni - Scrivi una recensione

$28,86

5 + $27,50

10 + $26,27

50 + $25,14

100 + $24,10

En stock: 200
Modello: 17HS19-1684S-PG14
Peso lordo: 0.65kg
Certificato: ISO, CE, UKCA, RoHS

Clicca paese per stock in tempo reale

Spedito da

Cina

Germania

Qtà

Acquista

Domanda

Aggiungi alla lista dei desideri Confronta

Spedizione entro 24 ore!

Spedizione entro 24 ore significa sostanzialmente che il tuo prodotto verrà spedito o spedito dal nostro magazzino entro 24 ore se dispone di scorte sufficienti. Per saperne di più.

Scegli un magazzino locale, ottieni più vantaggi!

Ai clienti italiani si consiglia di dare priorità al magazzino locale in Germania, in quanto ciò garantisce una consegna più rapida, un servizio post-vendita più conveniente ed evita le procedure doganali, consentendo di risparmiare tempo e denaro.
I clienti di tutti i paesi sono inoltre invitati a scegliere il magazzino in Cina.

Questo motore passo-passo Nema 17 con corpo da 48mm e corrente nominale di 1.68A, integrava un riduttore epicicloidale di 13.73: 1 Rapporto di riduzione. È una buona soluzione per le applicazioni che hanno uno spazio limitato ma richiedono bassa Velocità e / o coppia elevata.

Specifica Elettrica

Codice Articolo del Costruttore: 17HS19-1684S-PG14
Tipo di motore: Bipolare
Angolo di passo: 0.131deg
Tenuta della coppia senza cambio: 52Ncm(73.6oz.in)
Corrente/fase nominale: 1.68A
Resistenza di fase: 1.8ohms
Induttanza: 3.2mH ± 20%(1KHz)
Classe di isolamento: B 130°C[266°F]

Specifiche del cambio

Tipo di Riduttore: Planetario
Rapporto di riduzione: 13.73:1
Efficienza: 80%
Gioco a vuoto: <=3deg
Coppia massima ammissibile: 3Nm(424.83oz.in)
Momento ammissibile di coppia: 5Nm(708.06oz.in)
Carico assiale massimo dell'albero: 50N
Carico radiale massimo dell'albero: 100N

Specifica Fisica

Dimensione telaio: 42 x 42mm
Altezza del motore: 48mm
Lunghezza del cambio: 35mm
Diametro dell'asse: Φ8mm
Lunghezza asta: 20mm
D-cut Lunghezza: 15mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Peso: 560g

Connessione

A+	A-	B+	B-
Black	Green	Red	Blue

Tipologia di prodotto
Tipologia di prodotto	Riduttore motore passo-passo
Specifica Elettrica
Bipolare/Unipolare	Bipolare
Corrente (A)	1.68
Ha una curva di coppia/spinta?	Sì
Induttanza(mH)	3.2
Resistenza di fase(ohms)	1.8
Tenuta della coppia senza cambio(N.m)	0.52
Specifica Fisica
Albero singolo/Albero doppio	Albero singolo
Altezza del motore(mm)	83
Classificazione IP	40
Diametro dell'asse(mm)	8
Dimensione della cornice(mm)	Nema 17 (42 x 42)
Gioco	<=3 deg
Lunghezza asta(mm)	20
Lunghezza del cavo(mm)	500
Metodo di inventario	Inventario dedicato
Numero di cavi	4
Peso(g)	560
Rapporto di riduzione(xx:1)	13.73
Tipo di albero di uscita	D
Tipo di Riduttore	Economia planetaria
