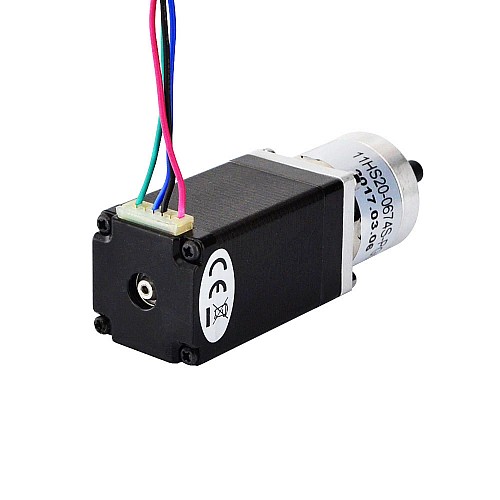

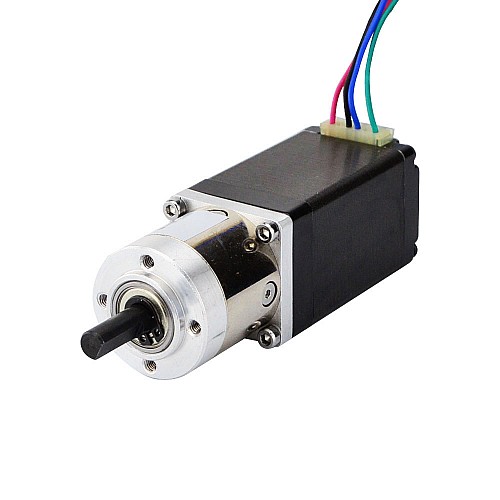

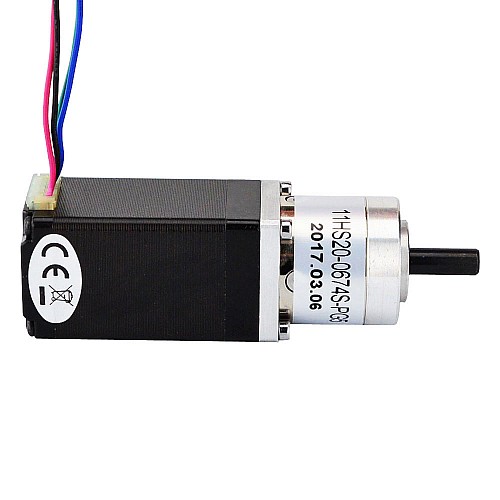

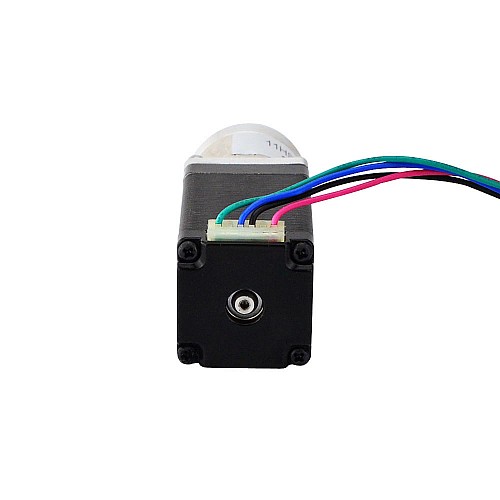

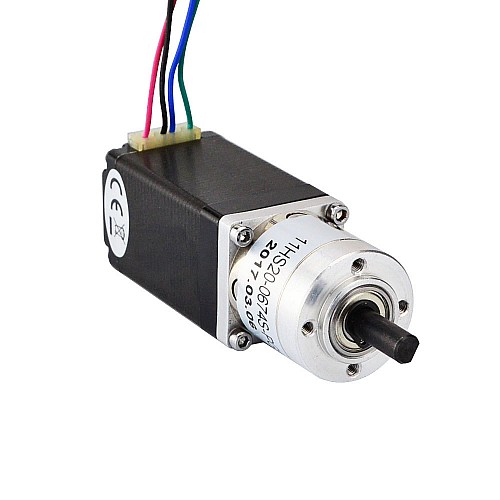

Nema 11 Motore Passo Passo Bipolare L=51mm w/ Rapporto di riduzione 5:1 Riduttore Epicicloidale

Nema 11 Motore Passo Passo Bipolare L=51mm w/ Rapporto di riduzione 5:1 Riduttore Epicicloidale
Nema 11 Motore Passo Passo Bipolare L=51mm w/ Rapporto di riduzione 5:1 Riduttore Epicicloidale
Nema 11 Motore Passo Passo Bipolare L=51mm w/ Rapporto di riduzione 5:1 Riduttore Epicicloidale
Nema 11 Motore Passo Passo Bipolare L=51mm w/ Rapporto di riduzione 5:1 Riduttore Epicicloidale
Nema 11 Motore Passo Passo Bipolare L=51mm w/ Rapporto di riduzione 5:1 Riduttore Epicicloidale
Nema 11 Motore Passo Passo Bipolare L=51mm w/ Rapporto di riduzione 5:1 Riduttore Epicicloidale
Nema 11 Motore Passo Passo Bipolare L=51mm w/ Rapporto di riduzione 5:1 Riduttore Epicicloidale
Nema 11 Motore Passo Passo Bipolare L=51mm w/ Rapporto di riduzione 5:1 Riduttore Epicicloidale
Nema 11 Motore Passo Passo Bipolare L=51mm w/ Rapporto di riduzione 5:1 Riduttore Epicicloidale
Nema 11 Motore Passo Passo Bipolare L=51mm w/ Rapporto di riduzione 5:1 Riduttore Epicicloidale
Nema 11 Motore Passo Passo Bipolare L=51mm w/ Rapporto di riduzione 5:1 Riduttore Epicicloidale
$33,74
5 + $32,90
10 + $32,05
50 + $31,21
100 + $30,37
  • Modello: 11HS20-0674S-PG5
  • Stato delle scorte: 305
  • SKU: 11HS20-0674S-PG5

Opzioni disponibili

Questo motore passo-passo Nema 11 con corpo da 51mm e corrente nominale 0.67A, integrava un riduttore epicicloidale 5.18: 1 Rapporto di riduzione. È una buona soluzione per le applicazioni che hanno uno spazio limitato ma richiedono bassa Velocità e / o coppia elevata.


Specifica Elettrica

  • Codice Articolo del Costruttore: 11HS20-0674S-PG5
  • Tipo di motore: Bipolare
  • Tenuta della coppia senza cambio: 12Ncm(16.99oz.in)
  • Corrente/fase nominale: 0.67A
  • Resistenza di fase: 9.2ohms
  • Induttanza: 5.7mH ± 20%(1KHz)

Specifiche del Riduttore

  • Tipo di Riduttore: Planetario
  • Rapporto di riduzione: 5.18: 1
  • Efficienza: 90%
  • Backlash at No-load: <=1 deg
  • Coppia massima ammissibile: 2Nm(283oz.in)
  • Momento ammissibile di coppia: 4Nm(566oz.in)
  • Carico assiale massimo dell'albero: 5N
  • Carico radiale massimo dell'albero: 25N

Specifica Fisica

  • Dimensione telaio: 28 x 28mm
  • Altezza del motore: 50.5mm
  • Lunghezza del cambio: 29.2mm
  • Diametro dell'asse: Φ6mm
  • Lunghezza asta: 18mm
  • D-cut Lunghezza: 12mm
  • Numero di cavi: 4
  • Lunghezza del cavo: 300mm
  • Peso: 290g

Connessione

A+
A-
B+
B-
Black
Green
Red
Blue

Risorse

Specifica Elettrica
Corrente (A) 0.67
Induttanza(mH) 6.5
Resistenza di fase(ohm) 12
Tenuta della coppia senza cambio(N.m) 0.14
Bipolare/Unipolare Bipolare
Specifica Fisica
Classificazione IP 40
Dimensione della cornice(mm) Nema 11 (28 x 28)
Altezza del motore(mm) 78.2
Tipo di Riduttore Economia planetaria
Rapporto di riduzione 5.18
Backlash at No-load <=1 deg
Albero singolo/Albero doppio Albero singolo
Tipo di albero di uscita D
Diametro dell'asse(mm) 6
Lunghezza asta(mm) 18
Numero di cavi 4
Lunghezza del cavo(mm) 300
Peso(g) 290
File Dimensione
11HS20-0674S-PG5_Full_Datasheet.pdf 142.28KB Download
11HS20-0674S-PG5.STEP 1.76MB Download
11HS20-0674S-PG5_Torque_Curve.pdf 151.18KB Download
