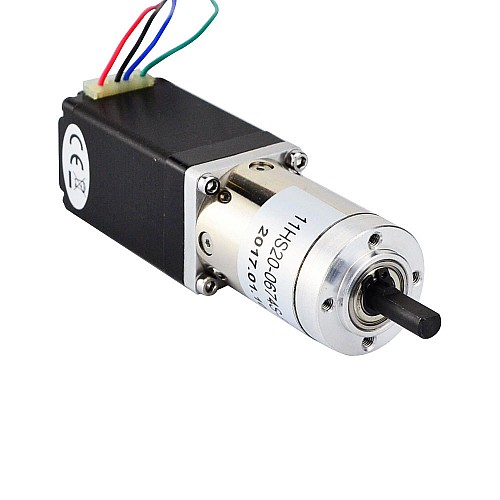

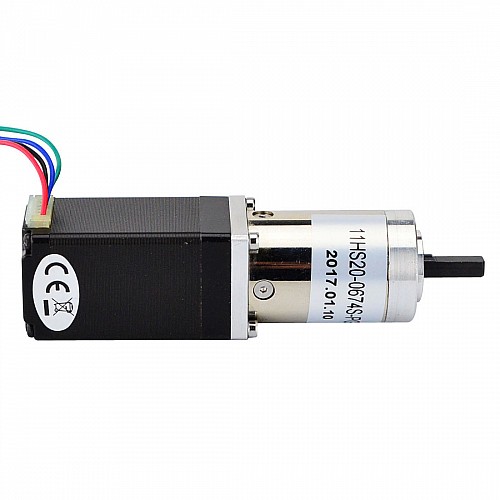

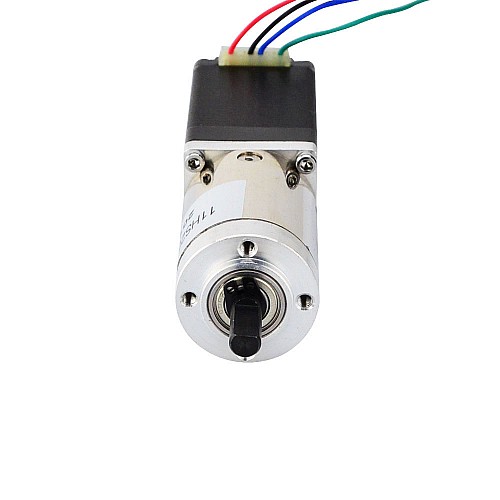

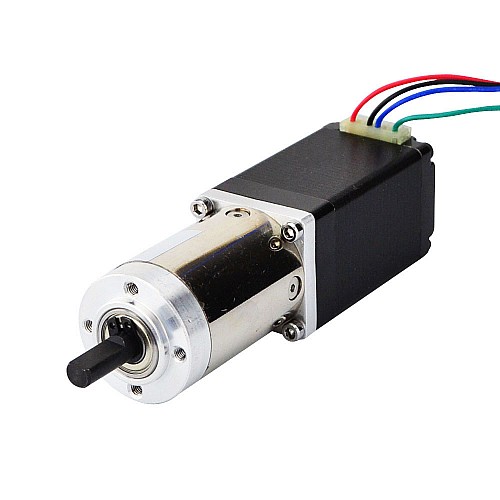

Nema 11 Motore bipolare L=51mm con rapporto di trasmissione 100:1 Riduttore epicicloidale

1 recensioni - Scrivi una recensione

$36,54

5 + $34,73

10 + $33,10

50 + $31,61

100 + $30,25

En stock: 10000
Modello: 11HS20-0674S-PG100
Peso lordo: 0.40kg
Certificato: ISO, CE, UKCA, RoHS

Opzioni disponibili

Consegna dalla

Cina

Qtà

Acquista

Domanda

Aggiungi alla lista dei desideri Confronta

Spedizione entro 24 ore per gli articoli in stock!

Questo motore passo-passo Nema 11 con corpo da 51mm e corrente nominale 0.67A, integrava un cambio planetario 99.548:1 Rapporto di riduzione. È una buona soluzione per le applicazioni che hanno uno spazio limitato ma richiedono bassa Velocità e / o coppia elevata.

Specifica Elettrica

Codice Articolo del Costruttore: 11HS20-0674S-PG100
Tipo di motore: Bipolare
Tenuta della coppia senza cambio: 14Ncm(19.83oz.in)
Corrente/fase nominale: 0.67A
Resistenza di fase: 12ohms
Induttanza: 6.5mH ± 20%(1KHz)

Specifiche del Riduttore

Tipo di Riduttore: Planetario
Rapporto di riduzione: 99.548:1
Ingranaggio Efficienza: 70%
Backlash at No-load: <=3deg
Coppia massima ammissibile: 3Nm(425oz.in)
Moment Permissible Torque: 5Nm(708oz.in)
Carico assiale massimo dell'albero: 5N
Carico radiale massimo dell'albero: 25N

Specifica Fisica

Dimensione telaio: 28 x 28mm
Altezza del motore: 51mm
Lunghezza del cambio: 42.7mm
Diametro dell'asse: Φ6mm
Lunghezza asta: 18mm
D-cut Lunghezza: 12mm
Numero di cavi: 4
Lunghezza del cavo: 500mm
Peso: 330g

Connessione

A+	A-	B+	B-
Black	Green	Red	Blue

Specifica Elettrica
Corrente (A)	0.67
Ha una curva di coppia/spinta?	Sì
Induttanza(mH)	6.5
Resistenza di fase(ohm)	12
Tenuta della coppia senza cambio(N.m)	0.14
Tipologia di prodotto	Riduttore motore passo-passo
Bipolare/Unipolare	Bipolare
Specifica Fisica
Classificazione IP	40
Metodo di inventario	Inventario dedicato
Dimensione della cornice(mm)	Nema 11 (28 x 28)
Altezza del motore(mm)	93.2
Tipo di Riduttore	Economia planetaria
Rapporto di riduzione(xx:1)	99.548
Backlash at No-load	<=3deg
Albero singolo/Albero doppio	Albero singolo
Tipo di albero di uscita	D
Diametro dell'asse(mm)	6
Lunghezza asta(mm)	18
Numero di cavi	4
Lunghezza del cavo(mm)	500
Peso(g)	330
